SINOMACH CHANGLIN 958 wheel loader parts catalog 10

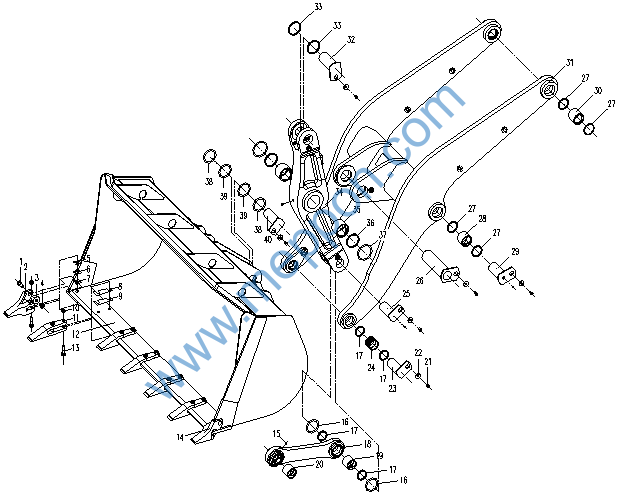

958.13 工作装置 Working Equipment
Z50E.31.G0 带齿铲斗 Bucket
958.13 工作装置 Working Equipment
Z50E.31.G0 带齿铲斗 Bucket
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z50B.13-6 |
1 |
螺栓 |
Bolt |
2 |
9580008- |
|
2 |
Z50B.13-11A |
1 |
右边齿 |
Right tooth |
1 |
9580008- |
|
3 |
B-G061750-00001 |
1 |
螺母M24ZnD |
Nut |
2 |
9580008- |
|
4 |
B-Q020490-00015 |
1 |
垫圈24 |
Washer |
2 |
9580008- |
|
5 |
Z50B.13-16 |
1 |
垫片 |
Pad |
4 |
9580008- |
|
6 |
Z50B.13-14 |
1 |
垫片 |
Pad |
2 |
9580008- |
|
7 |
Z50B.13-13 |
1 |
垫片 |
Pad |
2 |
9580008- |
|
8 |
Z50B.13-9 |
1 |
垫片 |
Pad |
5 |
9580008- |
|
9 |
Z50B.13-8 |
1 |
垫片 |
Pad |
5 |
9580008- |
|
10 |
Z50B.13-5 |
1 |
螺母 |
Nut |
12 |
9580008- |
|
11 |
Z50B.13-10A |
1 |
中间齿 |
Bucket tooth |
5 |
9580008- |
|
12 |
Z50E.31.G0.1 |
1 |
通用铲斗 |
Universal bucket |
1 |
9580008- |
|
13 |
Z50B.13-4 |
1 |
螺栓 |
Bolt |
12 |
9580008- |
|
14 |
Z50B.13-12A |
1 |
左边齿 |
Left tooth |
1 |
9580008- |
|
15 |
B-J07940A-00001 |
1 |
油杯 M10×1 |
Grease cup |
8 |
9580008- |
|
16 |
Z50B.13-1 |
1 |
外防尘圈115 |
Outer dust ring |
8 |
9580008- |
|
17 |
Z50B.13.1 |
1 |
内防尘圈100 |
Inner dust ring |
8 |
9580008- |
|
18 |
Z50E.13P.2.1 |
1 |
焊接连杆 |
Linkage |
1 |
9580008- |
|
19 |
Z50B.13.8-2A |
1 |
轴套 |
Bushing |
1 |
9580008- |
|
20 |
Z50B.13.8-1A |
1 |
轴套 |
Bushing |
1 |
9580008- |
|
21 |
B-G057830-00066 |
1 |
螺栓M16×25ZnD |
Bolt |
8 |
9580008- |
|
22 |
B-Q01201E-00003 |
1 |
垫圈16 |
Washer |
8 |
9580008- |
|
23 |
Z50E.13N.3 |
1 |
销轴组件 |
Shaft assembly |
2 |
9580008- |
|
24 |
Z50E.13P.1-1 |
1 |
动臂前轴套 |
Frontal bushing |
2 |
9580008- |
|
25 |
Z50E.13N.5 |
1 |
销轴组件 |
Shaft assembly |
1 |
9580008- |
|
26 |
Z50B.13.4 |
1 |
销轴组件 |
Shaft assembly |
1 |
9580008- |
|
27 |
Z50B.13.13 |
1 |
内防尘圈110 |
Inner dust ring |
12 |
9580008- |
|
28 |
Z50B.13.7-3A |
1 |
动臂中轴套 |
Mid bushing |
2 |
9580008- |
|
29 |
Z50B.13.5A |
1 |
销轴组件 |
Shaft assembly |
2 |
9580008- |
|
30 |
Z50B.13.7-1A |
1 |
动臂后轴套 |
Tail bushing |
2 |
9580008- |
|
31 |
Z50E.13P.1.1 |
1 |
焊接动臂 |
Lift arm |
1 |
9580008- |
|
32 |
Z50E.13N.6 |
1 |
销轴组件 |
Shaft assembly |
1 |
9580008- |
|
33 |
Z50B.13.12 |
1 |
内防尘圈115 |
Inner dust ring |
2 |
9580008- |
|
34 |
Z50E.13P.3-1 |
1 |
铸钢摇臂 |
Rocker arm casting |
1 |
9580008- |
|
35 |
Z50B.13.9-1A |
1 |
轴套 |
Bushing |
2 |
9580008- |
|
36 |
Z50B.13.11 |
1 |
内防尘圈135 |
Inner dust ring |
2 |
9580008- |
|
37 |
Z50B.13-15 |
1 |
垫片 |
Pad |
3 |
9580008- |
|
38 |
Z50B.13-2 |
1 |
垫片 |
Pad |
3 |
9580008- |
|
39 |
Z50B.13-3 |
1 |
垫片 |
Pad |
3 |
9580008- |
|
40 |
Z50E.13N.4 |
1 |
销轴组件 |
Shaft assembly |
2 |
9580008- |

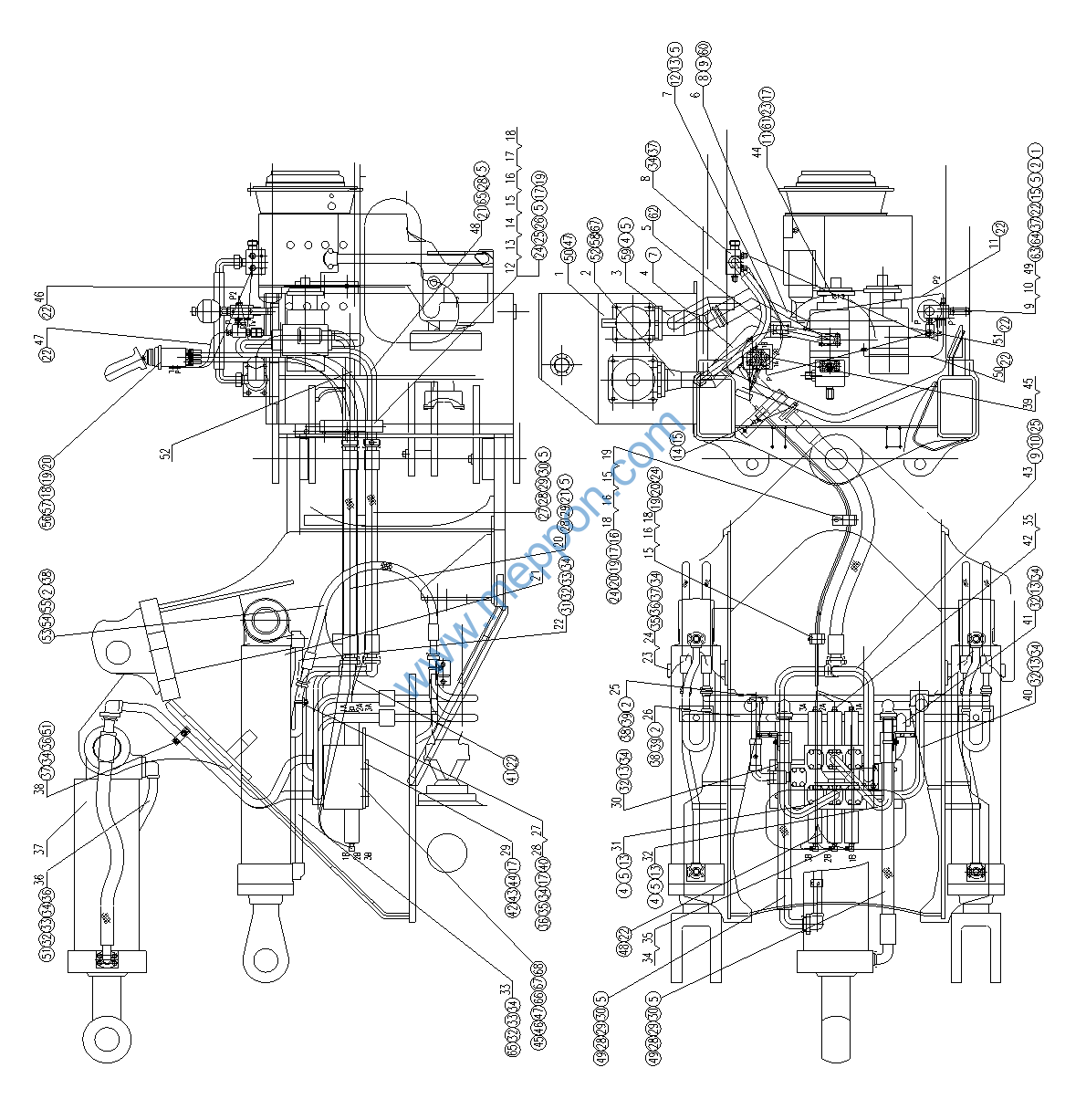

958.14 工作液压系统 Hydraulic System
958.14 工作液压系统 Hydraulic System
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
958.14.1 |
1 |
油箱 |
Oil tank |
1 |
9580005- |
|
2 |
958.14.2 |
1 |
油箱回油管 |
Tube |
1 |
9580005- |
|
3 |
958.14.3 |
1 |
油箱出油管 |
Tube |
1 |
9580005- |
|
4 |
958.14-1 |
1 |
低压胶管 |
Hose |
2 |
9580005- |
|
5 |
958.14.4 |
1 |
软管总成 |
Hose ass’y |
1 |
9580005- |
|
6 |
958.14.5 |
1 |
油泵进油管 |
Tube |
1 |
9580005- |
|
7 |
958.14.6 |
1 |
油泵出油管 |
Tube |
1 |
9580005- |
|
8 |
958.14.7 |
1 |
回油块 |
Joint |
1 |
9580005- |
|
9 |
958.14-2 |
1 |
板 |
Plate |
1 |
9580005- |
|
10 |
Z40H.14B.17 |
1 |
接头 |
Joint |
1 |
9580005- |
|
11 |
958.14.8 |
1 |
胶管接头 |
Hose joint |
1 |
9580005- |
|
12 |
Z50G.14C-2 |
1 |
板 |
Plate |
1 |
9580005- |
|
13 |
Z50G.14C-3 |
1 |
板 |
Plate |
1 |
9580005- |
|
14 |
Z50G.14C-4 |
1 |
油管夹 |
Tube clip |
2 |
9580005- |
|
15 |
Z50G.14C-5 |
1 |
油管夹 |
Tube clip |
6 |
9580005- |
|
16 |
Z50G.14C-6 |
1 |
板 |
Plate |
4 |
9580005- |
|
17 |
Z60F.14-9 |
1 |
套管 |
Bushing |
2 |
9580005- |
|
18 |
Z60F.14-10 |
1 |
套管 |
Bushing |
6 |
9580005- |
|
19 |
Z50G.14C-7 |
1 |
板 |
Plate |
1 |
9580005- |
|
20 |
Z50G.14.7 |
1 |
软管总成 |
Hose ass’y |
1 |
9580005- |
|
21 |
Z50G.34.1 |
1 |
动臂油缸 |
Cylinder |
2 |
9580005- |
|
22 |
Z50B.14.23 |
1 |
油管 |
Tube |
2 |
9580005- |
|
23 |
Z50G.14.9 |
1 |
支板 |
Plate |
1 |
9580005- |
|
24 |
Z50G.14.10 |
1 |
支板 |
Plate |
1 |
9580005- |
|
25 |
Z50G.14.11 |
1 |
油管 |
Tube |
1 |
9580005- |
|
26 |
Z50G.14.12 |
1 |
油管 |
Tube |
1 |
9580005- |
|
27 |
Z50B.14-3 |
1 |
板 |
Plate |
2 |
9580005- |
|
28 |
Z50B.14-4 |
1 |
衬垫 |
Washing |
2 |
9580005- |
|
29 |
Z50G.14-11 |
1 |
连接板 |
Plate |
1 |
9580005- |
|
30 |
958.14.9 |
1 |
多路阀进油管 |
Tube |
1 |
9580005- |
|
31 |
Z50G.34.2 |
1 |
油管 |
Tube |
1 |
9580005- |
|
32 |
Z50G.34.3 |
1 |
油管 |
Tube |
1 |
9580005- |
|
33 |
Z50G.14.16 |
1 |
油管 |
Tube |
2 |
9580005- |
|
34 |
Z50G.14G.4 |
1 |
接头体 |
Joint |
3 |
9580005- |
|
35 |
Z50G.14-12 |
1 |
O形圈 |
O-ring |
6 |
9580005- |
|
36 |
Z50G.34.6 |
1 |
油管 |
Tube |
1 |
9580005- |
|
37 |
Z50G.34.4 |
1 |
转斗油缸 |
Cylinder |
1 |
9580005- |
|
38 |
Z50G.14G-3 |
1 |
板 |
Plate |
2 |
9580005- |
|
39 |
Z50G.14A-1 |
1 |
接头 |
Joint |
8 |
9580005- |
|
40 |
Z50G.14.21 |
1 |
油管 |
Tube |
1 |
9580005- |
|
41 |
Z50G.14.22 |
1 |
油管 |
Tube |
1 |
9580005- |
|
42 |
Z50G.14G-2 |
1 |
接头体 |
Joint |
3 |
9580005- |
|
43 |
Z50G.14C.11 |
1 |
多路阀回油管 |
Tube |
1 |
9580005- |
|
44 |
Z60H.10-3 |
1 |
纸垫 |
Paper washing |
1 |
9580005- |
|
45 |
Z50G.14A-2 |
1 |
O形圈 |
O-ring |
8 |
9580005- |
|
46 |
958.14.10 |
1 |
软管总成 |
Hose ass’y |
1 |
9580005- |
|
47 |
958.14.11 |
1 |
软管总成 |
Hose ass’y |
1 |
9580005- |
958.14 工作液压系统 Hydraulic Syste
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
48 |
Z50G.14P.6 |
1 |
油管 |
Tube |
1 |
9580005- |
|
49 |
Z30.4M-2 |
1 |
接头 |
Joint |
5 |
9580005- |
|
50 |
958.14.12 |
1 |
软管总成 |
Hose ass’y |
1 |
9580005- |
|
51 |
958.14.13 |
1 |
软管总成 |
Hose ass’y |
1 |
9580005- |
|
52 |
958.14.14 |
1 |
油管 |
Tube |
1 |
9580005- |
|
B-G057830-00143 |
1 |
螺栓M8×25ZnD |
Bolt |
6 |
9580005- |
||
B-G000930-00017 |
1 |
垫圈8 |
Washer |
50 |
9580005- |
||
B-Q020710-00094 |
1 |
O形圈75×3.5 |
O-ring |
1 |
9580005- |
||
B-G057830-00010 |
1 |
螺栓M10×30ZnD |
Bolt |
16 |
9580005- |
||
B-G000930-00001 |
1 |
垫圈10 |
Washer |
60 |
9580005- |
||
B-Q020710-00099 |
1 |
O形圈80×3.1 |
O-ring |
1 |
9580005- |
||
B-J088700-00020 |
1 |
喉箍d90 |
Clamp |
8 |
9580005- |
||
B-G057830-00033 |
1 |
螺栓M12×30-10.9ZnD |
Bolt |
4 |
9580005- |
||
B-G000930-00003 |
1 |
垫圈12 |
Washer |
8 |
9580005- |
||
B-Q020710-00077 |
1 |
O形圈54×3.5 |
O-ring |
1 |
9580005- |
||
W-01-00074 |
1 |
双联泵|P257B367ILZA20 |
Gear pump |
1 |
9580005- |
||
B-G057820-00015 |
1 |
螺栓M10×50ZnD |
Bolt |
4 |
9580005- |
||
B-Q020710-00071 |
1 |
O形圈48×3.5 |
O-ring |
6 |
9580005- |
||
B-J010000-00002 |
1 |
螺塞M14×1.5 |
Plug |
1 |
9580005- |
||
B-J010020-00003 |
1 |
垫圈14 |
Washer |
7 |
9580005- |
||
B-G057830-00030 |
1 |
螺栓M12×25ZnD |
Bolt |
2 |
9580005- |
||
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
14 |
9580005- |
||
B-G057830-00132 |
1 |
螺栓M6×25ZnD |
Bolt |
4 |
9580005- |
||
B-G000930-00015 |
1 |
垫圈6 |
Washer |
10 |
9580005- |
||
B-G061700-00034 |
1 |
螺母M6ZnD |
Nut |
8 |
9580005- |
||
B-Q020710-00066 |
1 |
O形圈44×3.5 |
O-ring |
3 |
9580005- |
||
B-Q020710-00006 |
1 |
O形圈11×1.9 |
O-ring |
23 |
9580005- |
||
B-G061700-00007 |
1 |
螺母M12ZnD |
Nut |
4 |
9580005- |
||
B-G057820-00158 |
1 |
螺栓M6×60ZnD |
Bolt |
6 |
9580005- |
||
B-G057830-00034 |
1 |
螺栓M12×30ZnD |
Bolt |
6 |
9580005- |
||
B-G057820-00001 |
1 |
螺栓M10×100ZnD |
Bolt |
2 |
9580005- |
||
W-16-00140 |
1 |
软管总成|F7711515202020 |
Hose ass’y |
1 |
9580005- |
||
B-Q020140-00003 |
1 |
分离式法兰A44.1/21 |
Flange |
18 |
9580005- |
||
B-G057830-00009 |
1 |
螺栓M10×30-10.9ZnD |
Bolt |
32 |
9580005- |
||
W-15-00108 |
1 |
O形圈|2-222N552-90 |
O-ring |
6 |
9580005- |
||
B-G057820-00014 |
1 |
螺栓M10×50-10.9ZnD |
Bolt |
4 |
9580005- |
||
B-G057820-00017 |
1 |
螺栓M10×60-10.9ZnD |
Bolt |
24 |
9580005- |
||
B-Q020710-00065 |
1 |
O形圈41×3.5 |
O-ring |
6 |
9580005- |
||
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
64 |
9580005- |
||
B-Q020120-00003 |
1 |
U形管夹A28 |
U-clip |
8 |
9580005- |
||
B-G061760-00001 |
1 |
螺母M10×1.25ZnD |
Nut |
22 |
9580005- |
||
B-G057830-00006 |
1 |
螺栓M10×25ZnD |
Bolt |
12 |
9580005- |
||
B-G057830-00145 |
1 |
螺栓M8×30-10.9ZnD |
Bolt |
40 |
9580005- |
||
B-Q020710-00057 |
1 |
O形圈36×3.5 |
O-ring |
2 |
9580005- |
||
B-G057830-00047 |
1 |
螺栓M12×55ZnD |
Bolt |
2 |
9580005- |
958.14 工作液压系统 Hydraulic Syste
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
B-Q020750-00090 |
1 |
胶管接头8I-2600 |
Hose |
3 |
9580005- |
||
B-G057830-00043 |
1 |
螺栓M12×45ZnD |
Bolt |
4 |
9580005- |
||
B-G061700-00007 |
1 |
螺母M12ZnD |
Nut |
4 |
9580005- |
||
B-G00097B-00004 |
1 |
垫圈12ZnD |
Washer |
4 |
9580005- |
||
W-07-00169 |
1 |
多路换向阀|7130-C79 |
Valve |
1 |
9580005- |
||
B-G057820-00072 |
1 |
螺栓M16×115-10.9ZnD |
Bolt |
2 |
9580005- |
||
B-Q020490-00007 |
1 |
垫圈16 |
Washer |
9 |
9580005- |
||
B-Q020750-00091 |
1 |
胶管接头8I-3200 |
Hose |
3 |
9580005- |
||
W-16-00598 |
1 |
软管总成|F7711519202020 |
Hose ass’y |
2 |
9580005- |
||
B-G057830-00075 |
1 |
螺栓M16×45-10.9ZnD |
Bolt |
6 |
9580005- |
||
B-Q020120-00004 |
1 |
U形管夹A34 |
U-clip |
3 |
9580005- |
||
B-Q020710-00106 |
1 |
O形圈95×3.1 |
O-ring |
1 |
9580005- |
||
W-16-00137 |
1 |
软管总成|F4611515121212 |
Hose ass’y |
4 |
9580005- |
||
B-Q020140-00001 |
1 |
分离式法兰A32.6/35 |
Flange |
16 |
9580005- |
||
W-15-00107 |
1 |
O形圈|2-214N552-90 |
O-ring |
8 |
9580005- |
||
W-07-00170 |
1 |
先导阀|606-1021-1213 |
Precursor valve |
1 |
9580005- |
||
B-Q020490-00021 |
1 |
垫圈6 |
Washer |
4 |
9580005- |
||
B-G057830-00068 |
1 |
螺栓M16×30ZnD |
Bolt |
4 |
9580005- |
||
B-Q020710-00066 |
1 |
O形圈105×3.1 |
O-ring |
1 |
9580005- |
||
B-Q020710-00085 |
1 |
O形圈65×3.1 |
O-ring |
1 |
9580005- |
||
B-G008980-00015 |
1 |
螺柱M12×50-8.8ZnD |
Bolt |
4 |
9580005- |
||
B-Q020710-00050 |
1 |
O形圈32×3.1 |
O-ring |
2 |
9580005- |
||
W-07-00172 |
1 |
先导供油阀DGf-00 |
Valve |
1 |
9580005- |
||
W-07-00166 |
1 |
阀块|EMDV-C7 |
Valve |
1 |
9580005- |
||
B-G057830-00011 |
1 |
螺栓M10×35-10.9ZnD |
Bolt |
8 |
9580005- |
||
B-G061700-00014 |
1 |
螺母M16ZnD |
Nut |
3 |
9580005- |
||
B-G000930-00006 |
1 |
垫圈16 |
Washer |
7 |
9580005- |
||
B-G057820-00091 |
1 |
螺栓M16×80-10.9ZnD |
Bolt |
1 |
9580005- |
||
