SINOMACH CHANGLIN 958 wheel loader parts catalog 13
958.18 电气系统 Electrical System
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
41 |
W-11-00107 |
1 |
开关组件|JK931/958(6) |
Switch components |
1 |
9580005- |
|
ECM诊断开关 |
ECM diagnosis switch |
1 |
9580005- |
||||
ECM增减开关 |
ECM change switch |
1 |
9580005- |
||||
应急转向开关 |
Switch to emergency |
1 |
9580005- |
||||
风扇开关 |
Fans Switches |
1 |
9580005- |
||||
后雨刷器开关 |
After wipers switch |
1 |
9580005- |
||||
报警灯开关 |
Alarm Lamp Switch |
1 |
9580005- |
||||
42 |
W-06-00227 |
1 |
9针接头|HD10-9-1939P |
9-pin connector |
1 |
9580005- |
|
43 |
W-06-00224 |
1 |
插针|1060-16-0144 |
PIN |
9 |
9580005- |
|
44 |
W-06-00228 |
1 |
保护帽|HDC16-9 |
Protective caps |
1 |
9580005- |
|
45 |
W-06-00229 |
1 |
密封堵塞|114017 |
Sealing plug |
5 |
9580005- |
|
46 |
W-06-00235 |
1 |
三通|DT04-3P-P007 |
Three |
3 |
9580005- |
|
47 |
W-06-00236 |
1 |
120欧姆端电阻|DT04-3P-P006 |
120-ohm resistor |
2 |
9580005- |
|
48 |
W-06-00237 |
1 |
插头(公)|DT06-3S-E008 |
Plug (public) |
13 |
9580005- |
|
49 |
W-06-00238 |
1 |
插头锁片(黄)|W3S(orange) |
locking pieces (yellow) |
4 |
9580005- |
|
50 |
W-06-00239 |
1 |
插头端子|1062-16-0144 |
Plug Terminal |
9 |
9580005- |
|
51 |
W-06-00240 |
1 |
插头锁片(兰)|W3S-1939-P012 |
Locking pieces (Portland) |
39 |
9580005- |
|
52 |
W-06-00241 |
1 |
插销|DT04-3P-E008 |
Plugs |
2 |
9580005- |
|
53 |
W-06-00242 |
1 |
插销端子|1060-16-0144 |
Plug terminations |
6 |
9580005- |
|
54 |
W-06-00284 |
1 |
CAN线|RVVT2X1 |
CAN line |
10 |
9580005- |
|
55 |
W-06-00113 |
1 |
收放机天线|QTQ-200 |
Antenna tuner |
1 |
9580005- |
|
56 |
W-09-00069 |
1 |
后雨刷器|ZD2330C/Z50E-3 |
After wipers |
1 |
9580005- |
|
57 |
W-05-00075 |
1 |
工作灯|05.0850.0000.04 |
Work Lights |
1 |
9580005- |
|
58 |
W-09-00104 |
1 |
洗涤器|XD205 |
Washing |
1 |
9580005- |
|
59 |
W-06-00068 |
1 |
收放机喇叭|4MB1 |
Tuner Speaker |
2 |
9580005- |
|
60 |
W-05-00083 |
1 |
报警灯|4261 |
Alarm lights |
1 |
9580005- |
|
61 |
W-09-00001 |
1 |
风扇|756720C |
Fan |
1 |
9580005- |
|
62 |
W-11-00048 |
1 |
组合开关|JK338-A |
Combination Switch |
1 |
9580005- |
|
63 |
W-06-00289 |
1 |
电子监控器|DJC-8E |
Electronic Monitor |
1 |
9580005- |
|
64 |
W-06-00147 |
1 |
CD机|YX-24 |
CD players |
1 |
9580005- |
|
65 |
W-06-00277 |
1 |
反射器|AV.06.0013 |
Reflector |
6 |
9580005- |
|
66 |
W-06-00276 |
1 |
反射器|AV.06.0007 |
Reflector |
2 |
9580005- |
|
67 |
W-06-00285 |
1 |
电阻|10K欧姆 |
Resistance |
1 |
9580005- |
|
68 |
W-06-00326 |
1 |
插头体|282189-1 |
Plug – |
1 |
9580005- |
|
69 |
W-06-00327 |
1 |
插针|964286-2 |
PIN |
2 |
9580005- |
|
70 |
W-06-00328 |
1 |
堵头|828905-1 |
Plug |
2 |
9580005- |
|
71 |
W-06-00319 |
1 |
堵头|828922-1 |
Plug |
2 |
9580005- |
|
72 |
W-06-00175 |
1 |
4芯母插座|DJ7041-1.5-21 |
4 core socket mother |
1 |
9580005- |
|

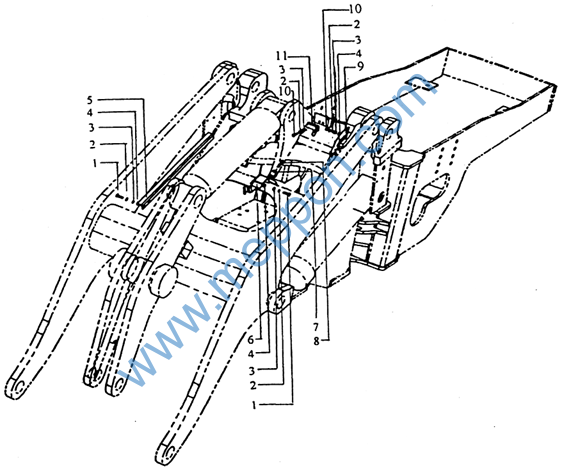

Z50G.20 工作装置放平及举升限位机构 Bucket Positional and Boom Kick out
Z50G.20 工作装置放平及举升限位机构
Bucket Positional and Boom Kick out
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057830-00041 |
1 |
螺栓M12×40ZnD |
Bolt |
4 |
9580005- |
|
2 |
B-G00097B-00004 |
1 |
垫圈 12 ZnD |
Washer |
8 |
9580005- |
|
3 |
B-G000930-00003 |
1 |
垫圈 12 |
Spring washer |
8 |
9580005- |
|
4 |
B-G061700-00007 |
1 |
螺母 M12 ZnD |
Nut |
6 |
9580005- |
|
5 |
Z50G.20-1 |
1 |
板 |
Plate |
1 |
9580005- |
|
6 |
Z50F.20.1 |
1 |
支架 |
Support |
1 |
9580005- |
|
7 |
B-G00097B-00002 |
1 |
垫圈 10 ZnD |
Washer |
1 |
9580005- |
|
8 |
B-G057830-00003 |
1 |
螺栓 M10×20 ZnD |
Bolt |
1 |
9580005- |
|
9 |
Z50B.20-2 |
1 |
板 |
Plate |
1 |
9580005- |
|
10 |
B-G057830-00030 |
1 |
螺栓 M12×25 ZnD |
Bolt |
4 |
9580005- |
|
11 |
Z50G.20.1 |
1 |
支架 |
Support |
1 |
9580005- |
Z40H.21A 空调系统 Air Condition System
Z40H.21A 空调系统 Air Condition System
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
W-08-00104 |
1 |
空调器总成GQZ-88/QSB6.7-C173 |
Air-condition |
1 |
9580005- |
|
2 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Washer |
11 |
9580005- |
|
3 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
11 |
9580005- |
|
4 |
B-G057830-00006 |
1 |
螺栓M10×25ZnD |
Bolt |
5 |
9580005- |
|
5 |
蒸发器总成(GQZ-88) |
evaporator |
1 |
9580005- |
|||
6 |
B-G057830-00139 |
1 |
螺栓M8×20ZnD |
Bolt |
4 |
9580005- |
|
7 |
B-G00097B-00023 |
1 |
垫圈8ZnD |
Washer |
4 |
9580005- |
|
8 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
4 |
9580005- |
|
9 |
冷凝器总成(GQL-18H) |
condensator |
1 |
9580005- |
|||
10 |
储液器总成(GQT46E-014) |
oil storage |
1 |
9580005- |
|||
11 |
压缩机(6DT10-102) |
compressor |
1 |
9580005- |
|||
12 |
Z40H.21A.1 |
1 |
压缩机支架 |
bracket |
1 |
9580005- |
|
13 |
B-G057830-00012 |
1 |
螺栓M10×35ZnD |
Bolt |
3 |
9580005- |
|
14 |
B-G057830-00015 |
1 |
螺栓M10×40ZnD |
Bolt |
2 |
9580005- |
|
15 |
B-G061700-00003 |
1 |
螺母M10ZnD |
Nut |
3 |
9580005- |
|
16 |
V带A-1175 |
strap |
1 |
9580005- |
|||
17 |
B-G057830-00006 |
1 |
螺栓M10×25ZnD |
Bolt |
5 |
9580005- |
|
18 |
Z40H.21A-1 |
1 |
调节螺杆 |
screw |
1 |
9580005- |
|
19 |
Z75H.21-3 |
1 |
调节板 |
board |
1 |
9580005- |
|
20 |
B-G00097B-00006 |
1 |
垫圈14ZnD |
Washer |
2 |
9580005- |
|
21 |
B-G000930-00005 |
1 |
垫圈14 |
Washer |
2 |
9580005- |
|
22 |
B-G061700-00010 |
1 |
螺母M14ZnD |
Nut |
2 |
9580005- |
|
23 |
B-G057820-00021 |
1 |
螺栓M10×65ZnD |
Bolt |
1 |
9580005- |
|
24 |
W-15-00051 |
1 |
球阀1/2 Q11F-16T |
Ball valve |
2 |
9580005- |
|
25 |
Z50B.21-5 |
1 |
接头 |
tie-in |
2 |
9580005- |
|
26 |
B-Q020710-00021 |
1 |
O形圈16×2.4 |
O-ring |
2 |
9580005- |
|
27 |
Z30.20.4 |
1 |
接管 |
take-over |
2 |
9580005- |
|
28 |
Z30.20-4 |
1 |
接头 |
tie-in |
2 |
9580005- |
|
29 |
B-J088700-00017 |
1 |
喉箍d60 |
Clamp |
6 |
9580005- |
|
30 |
风道(GQT88-102) |
pipeline |
1 |
9580005- |
|||
31 |
Z40E.21F-1 |
1 |
三通 |
tube |
1 |
9580005- |
|
32 |
风道(GQT88-102) |
pipeline |
1 |
9580005- |
