SINOMACH CHANGLIN PY190H motor grader parts catalog 02
动力倾斜 POWER TILT
动力倾斜工作装置 BLADE AND CIRLE SUPPORT(FOR POWER TILT) ………………………………………… 8107 ………80-2
单向阀(用于动力倾斜工作装置) PILOT CHECK VALVE(FOR POWER TILT) ……………………………… 8233 ………80-4
动力倾斜油缸 POWER TILT CYLINDER …………………………………………………………………………… 8255 ………80-6
旋转接头(用于动力倾斜工作装置) SWIVEL JOINT(FOR POWER TILT) …………………………………… 8281 ………80-8
液压管路(用于动力倾斜) HYDRAULIC PIPING (POWER TILT CYLINDER LINE)(1/3) …………………… 8307 ………80-10
液压管路(用于动力倾斜) HYDRAULIC PIPING (POWER TILT CYLINDER LINE)(2/3) …………………… 8309 ………80-12
液压管路(用于动力倾斜) HYDRAULIC PIPING (POWER TILT CYLINDER LINE)(3/3) …………………… 8311 ………80-14
图 号 页 码
FIGNO PAGE
选装件 OPTIONAL PARTS
前推土板 FRONT BLADE …………………………………………………………………………………………… 9101 ………90-2
前松土器总成(一) SCARIFIER SYSTEM ASS’Y(一) …………………………………………………………… 9103 ………90-4
前松土器总成(二) SCARIFIER SYSTEM ASS’Y(二) …………………………………………………………… 9105 ………90-6
前推土板油缸 FRONT BLADE CYLINDER ………………………………………………………………………… 9251 ………90-8
前松土器油缸 SCARIFIER CYLINDER …………………………………………………………………………… 9253 ………90-10
前推土板液压管路 FRONT BLADE PIPING ……………………………………………………………………… 9301 ………90-12
液压管路(前松土器)HYDRAULIC PIPING (SCARIFIER CYLINDER LINE) ……………………………………… 9305 ………90-14
前推土板液压操纵杆 HYDRAULIC CONTROL LEVER (FOR FRONT BLADE) ……………………………………… 9401 ………90-16
前松土器液压操纵杆 HYDRAULIC CONTROL LEVER (FOR SCARIFIER) ……………………………………… 9403 ………90-18
后松土器 REAR MOUNT RIPPER …………………………………………………………………………………… 9501 ………90-20
后松土器安装 RIPPER MOUNTING PARTS ………………………………………………………………………… 9503 ………90-22
单向阀(用于后松土器) PILOT CHECK VALVE(FOR RIPPER) ……………………………………………… 9631 ………90-24
后松土器油缸 RIPPER CYLINDER ………………………………………………………………………………… 9651 ………90-26
后松土器液压管路 RIPPER PIPING ……………………………………………………………………………… 9701 ………90-28
后松土器操纵杆 RIPPER CONTROL LEVER ………………………………………………………………………… 9801 ………90-30
前配重 PUSH PLATE ……………………………………………………………………………………………… 9901 ………90-32
空调系统 AIR-CONDITION SYSTEM………………………………………………………………………………… 9910 ………90-34
100 标贴 MARK PLATE
标贴 MARKS AND PLATES ………………………………………………………………………………………… 10001 ………100-2
发动机相关部件和电气系统
ENGINE RELATED PARTS AND ELECTRICAL SYSTEM

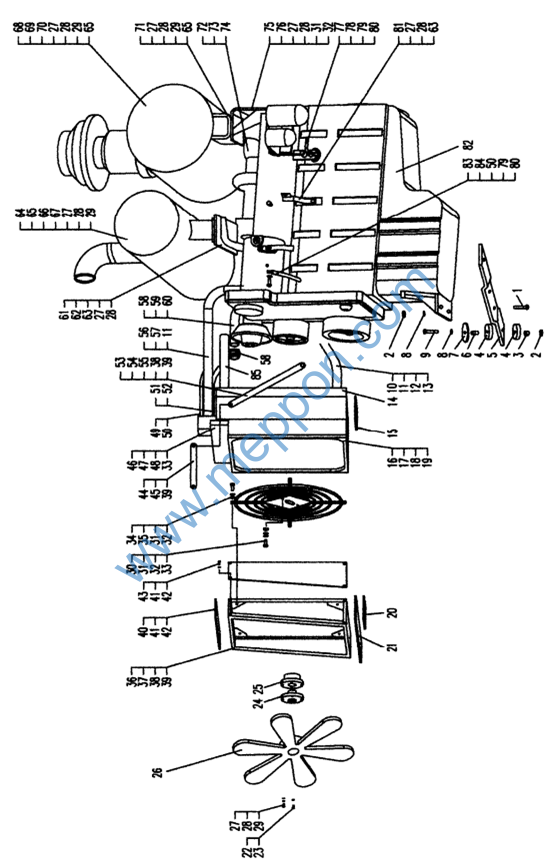

FIG.1001 发动机系统 ENGINE SYSTEM
10-2
FIG.1001 发动机系统 ENGINE SYSTEM
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057830-00083 |
1 |
螺栓 M16x65-10.9ZnD Bolt |
2 |
19030729- |
||
2 |
B-G061700-00014 |
1 |
螺母 M16ZnD |
Nut |
4 |
19030729- |
|
3 |
190C.1E-12 |
1 |
减震垫 |
Cushion |
2 |
19030729- |
|
4 |
190C.1E-9 |
1 |
减震垫 |
Cushion |
4 |
19030729- |
|
5 |
190C.1E-3 |
1 |
板 |
Plate |
1 |
19030729- |
|
6 |
190C.1E-11 |
1 |
衬管 |
Spacer |
2 |
19030729- |
|
7 |
190C.1E-10 |
1 |
垫圈 |
Plate |
2 |
19030729- |
|
8 |
B-Q020490-00007 |
1 |
垫圈 16 |
Washer |
4 |
19030729- |
|
9 |
B-G057820-00072 |
1 |
螺栓 M16x115-10.9ZnD Bolt |
2 |
19030729- |
||
10 |
190H.1.5 |
1 |
柴油机进水管 Hose |
1 |
19030729- |
||
11 |
Z50H.1A-10 |
1 |
柴油机进水接管 Hose |
3 |
19030729- |
||
12 |
190H.1-16 |
1 |
柴油机进水接管 Hose |
1 |
19030729- |
||
13 |
B-J088700-00018 |
1 |
喉箍 d70 |
Clamp |
4 |
19030729- |
|
14 |
W-08-00069 |
1 |
散热器(带中冷)总成 Radiator Ass’y |
1 |
19030729- |
||
15 |
190H.1-1 |
1 |
水箱减震垫 |
Pad |
2 |
19030729- |
|
16 |
190H.1.4.1 |
1 |
导风罩 |
Cover |
1 |
19030729- |
|
17 |
190H.1.4-1 |
1 |
密封条 |
Cushion |
1 |
19030729- |
|
18 |
190H.1.4-2 |
1 |
橡胶板 |
Pad |
2 |
19030729- |
|
19 |
190H.1.4-3 |
1 |
橡胶板 |
Pad |
1 |
19030729- |
|
20 |
190H.1-17 |
1 |
减震垫 |
Cushion |
2 |
19030729- |
|
21 |
190H.1-15 |
1 |
板 |
Plate |
1 |
19030729- |
|
22 |
B-G057830-00186 |
1 |
螺栓 M6x40ZnD Bolt |
1 |
19030729- |
||
23 |
B-Q020490-00021 |
1 |
垫圈 6 |
Washer |
1 |
19030729- |
|
24 |
190H.1-11 |
1 |
连接法兰 |
Flange |
1 |
19030729- |
|
25 |
190H.1-12 |
1 |
法兰 |
Flange |
1 |
19030729- |
|
26 |
W-02-00123 |
1 |
风扇 4735-42599-YS-710 Fan |
1 |
19030729- |
||
27 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
42 |
19030729- |
|
28 |
B-G00097B-00002 |
1 |
垫圈 10 ZnD |
Washer |
42 |
19030729- |
|
29 |
B-G057830-00015 |
1 |
螺栓 M10x40ZnD Bolt |
21 |
19030729- |
||
30 |
B-G057830-00045 |
1 |
螺栓 M12x50ZnD Bolt |
2 |
19030729- |
||
31 |
B-G000930-00003 |
1 |
垫圈 12 |
Washer |
7 |
19030729- |
|
32 |
B-G00097B-00004 |
1 |
垫圈 12 ZnD |
Washer |
7 |
19030729- |
|
33 |
B-G061700-00007 |
1 |
螺母 M12ZnD |
Nut |
8 |
19030729- |
|
34 |
B-G057830-00047 |
1 |
螺栓 M12x55ZnD Bolt |
4 |
19030729- |
||
35 |
190H.1.6 |
1 |
马达支架 |
Bracket |
1 |
19030729- |
|
36 |
190H.1.7 |
1 |
支架 |
Bracket |
1 |
19030729- |
|
37 |
B-G057820-00064 |
1 |
螺栓 M14x55ZnD Bolt |
4 |
19030729- |
||
38 |
B-G061700-00010 |
1 |
螺母 M14ZnD |
Nut |
10 |
19030729- |
|
39 |
B-Q020490-00005 |
1 |
垫圈 14 |
Washer |
12 |
19030729- |
|
40 |
190H.1-14 |
1 |
板 |
Plate |
1 |
19030729- |
|
41 |
B-G00097B-00019 |
1 |
垫圈 5 ZnD |
Washer |
18 |
19030729- |
|
42 |
B-G057830-00124 |
1 |
螺栓 M5x12ZnD Bolt |
18 |
19030729- |
||
43 |
190H.1-13 |
1 |
板 |
Plate |
2 |
19030729- |
|
44 |
190H.1-9 |
1 |
撑杆 |
Plate |
2 |
19030729- |
|
45 |
B-G057830-00053 |
1 |
螺栓 M14x30ZnD Bolt |
2 |
19030729- |
