SINOMACH CHANGLIN PY190H motor grader parts catalog 04
FIG.1401 蓄电池 BATTERY
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
||||||||
1 |
W-06-00148 |
1 |
蓄电池 115E41R |
Battery |
2 |
19030729- |
|||||||||
2 |
1 1 |
端子(+) 端子(-) |
Terminal(+) Terminal(-) |
2 2 |
19030729- 19030729- |
||||||||||
3 |
165H.18A.2 |
1 |
电瓶下支架 |
Bracket |
4 |
19030729- |
|||||||||
4 |
B-G057830-00006 |
1 |
螺栓 M10×25ZnD |
Bolt |
8 |
19030729- |
|||||||||
5 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
8 |
19030729- |
|||||||||
6 |
190C.18-3 |
1 |
U 型螺栓 |
U-Bolt |
4 |
19030729- |
|||||||||
7 |
165H.18A.1 |
1 |
电瓶上支架 |
Holder |
2 |
19030729- |
|||||||||
8 |
|
螺母 M10ZnD |
Nut |
|
|||||||||||
10-10 |

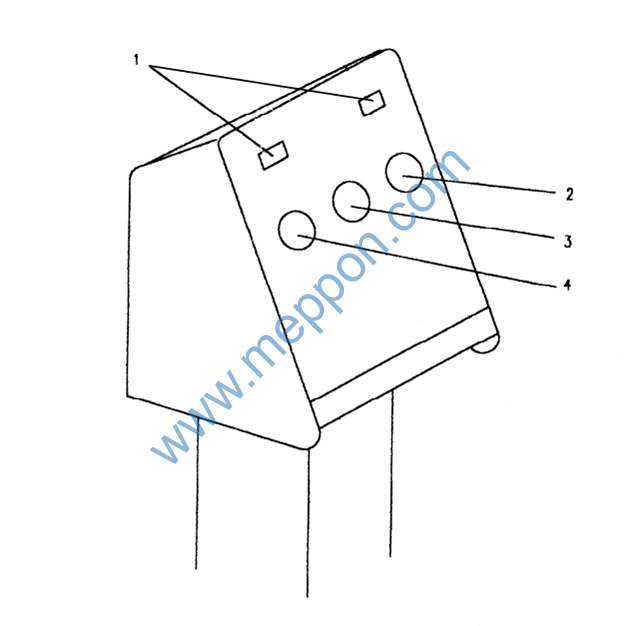

FIG NO.1411 仪表面板 INSTRUMENT PANEL
FIG NO.1411 仪表面板 INSTRUMENT PANEL
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
W-11-00062 |
1 1 1 |
开关组件 JK931/PY220C-5 左转向及充电指示灯 手制动及右转向指示灯 |
Switchs Lamp,L,C. Lamp,H,R. |
1 1 1 |
19030729- 19030729- 19030729- |
|
2 |
W-06-00021 |
1 |
电流表 DL-3 Gauge,E.C. |
1 |
19030729- |
||
3 |
W-06-00016 |
1 |
档位压力表 YT-202C/P Lamp,C.P. |
1 |
19030729- |
||
4 |
W-06-00071 |
1 |
水温表 DW-2CA Gauge,W.T. |
1 |
19030729- |

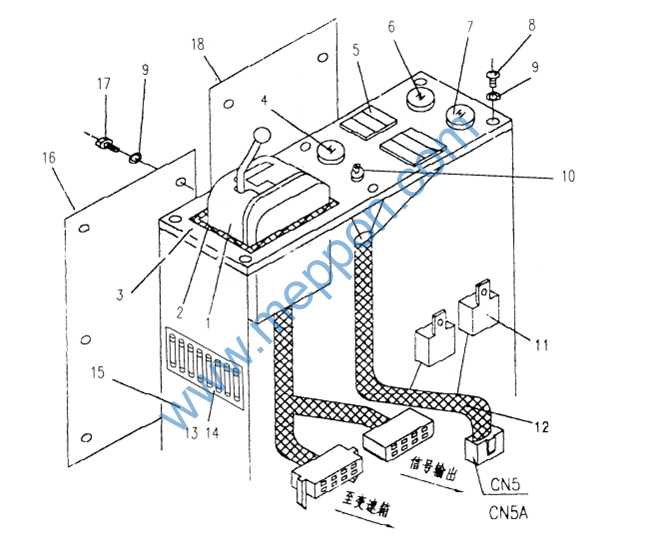

FIG NO.1415 仪表面板(侧面) INSTRUMENT PANEL(SIDE)
FIG. 1415 仪表面板(侧面) INSTRUMENT PANEL(SIDE)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
||
1 |
1 |
操纵手柄 Handle,Control |
1 |
19030729- |
||||
2 |
190C.18.21-2 |
1 |
橡胶圈 |
Latex Circle |
1 |
19030729- |
||
3 |
220C.18-1 |
1 |
操纵面板 Panel,Control |
1 |
19030729- |
|||
4 |
W-06-00348 |
1 |
计时表 52 Gauge,Service |
1 |
19030729- |
|||
5 |
W-11-00062 |
1 1 1 1 1 1 1 1 |
开关组件 JK931/PY220C-5 工作灯开关 风扇开关 前雨刷器开关 前照灯开关 后照灯开关 仪表灯开关 后雨刷器开关 |
Switchs Switch,W,Lamp Switch,Fan Switch,H,Wiper Switch,H,Lamp Switch,B,Lamp Switch,I,Lamp Switch,B,Wiper |
1 1 1 1 1 1 1 1 |
19030729- 19030729- 19030729- 19030729- 19030729- 19030729- 19030729- 19030729- |
||
6 |
W-06-00091 |
1 |
油温表 DW-2CB/P Gauge,O.T |
1 |
19030729- |
|||
7 |
W-06-00043 |
1 |
机油压力表 DY-2CA Gauge,E.P |
1 |
19030729- |
|||
8 |
B-G008180-00027 |
1 |
螺钉 M6×12ZnD Screw |
6 |
19030729- |
|||
9 |
B-G00097B-00021 |
1 |
垫圈 6ZnD |
Washer |
18 |
19030729- |
||
10 |
W-11-00073 |
1 |
钥匙开关 JK406C-1 Switch,Key |
1 |
19030729- |
|||
11 |
W-06-00047 W-06-00047 |
1 1 |
继电器 JD2914J 继电器 JD1914J |
Relay RELAY |
2 1 |
19030729- 19030729- |
||
12 |
190C.18E.6 |
1 |
操纵面板线束 Wire Ass’Y |
1 |
19030729- |
|||
13 |
W-06-00008 |
1 |
保险丝盒 BX308 Fuse Box |
1 |
19030729- |
|||
14 |
W-06-00004 |
1 |
保险丝 20A |
Fuse |
8 |
19030729- |
||
15 |
190C.16E.3.1 |
1 |
操纵箱体 |
Box,Control |
1 |
19030729- |
||
16 |
190C.16E.3-1 |
1 |
板 |
Board |
1 |
19030729- |
||
17 |
B-G057830-00130 |
1 |
螺栓 M6×16ZnD Bolt |
12 |
19030729- |
|||
18 |
190C.16.3-1 |
1 |
板 |
Board |
1 |
19030729- |
