SINOMACH CHANGLIN PY190H motor grader parts catalog 06

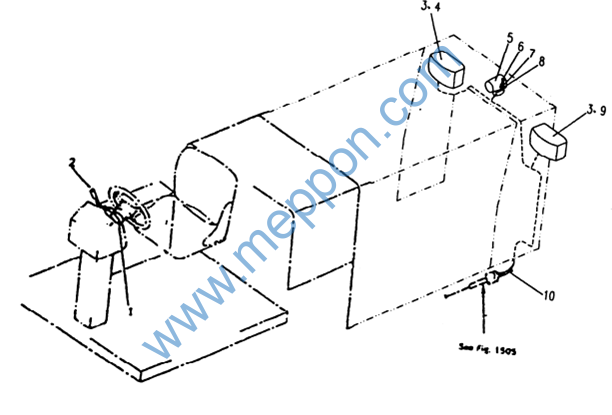

FIG.1585 组合灯 CONBINATION LAMP
FIG.1585 组合灯 CONBINATION LAMP
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30.18-9 |
1 |
转向灯开关箍 |
HOOP |
1 |
19030729- |
|
2 |
W-11-00047 |
1 |
转向灯开关 JK802A SWITCH |
1 |
19030729- |
||
3 |
W-05-00047 |
1 1 1 1 1 1 1 |
后组合灯 32BC0073 .转向灯 .灯泡 21W .刹车、示宽灯 .灯泡 21/5W .后工作灯 .灯泡 55/50W |
REAR GROUP LAMPS .LAMP, TURNING .LAMP .LAMP, BRAKE .LAMP .LAMP, BACKWORKING .LAMP |
2 2 2 2 2 2 2 |
19030729- 19030729- 19030729- 19030729- 19030729- 19030729- 19030729- |
|
4 |
190H.18.2 |
1 |
右后大灯支架 BRACKET,RIGHT |
1 |
19030729- |
||
5 |
W-06-00163 |
1 |
蜂鸣器 GPS-86T20B-1M BUZZER |
1 |
19030729- |
||
6 |
B-G008180-00017 |
1 |
螺钉 M5×12ZnD BOLT |
3 |
19030729- |
||
7 |
B-G00097B-00019 |
1 |
垫圈 5ZnD |
WASHER |
3 |
19030729- |
|
8 |
B-G000930-00019 |
1 |
垫圈 5 |
WASHER |
3 |
19030729- |
|
9 |
190H.18.1 |
1 |
左后大灯支架 BRACKET,LEFT |
1 |
19030729- |
||
10 |
190H.18.3 |
1 |
后组合灯蜂鸣器线束 WIRE ASS’Y |
1 |
19030729- |

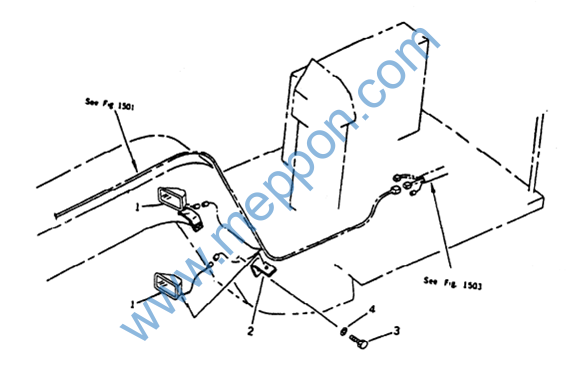

FIG.1803 前工作灯 FRONT WORKING LAMP
FIG.1803 前工作灯 FRONT WORKING LAMP
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
1 |
W-05-00009 W-05-00039 |
1 1 |
前工作灯 201 灯泡 13336, 70W |
Lamp Bulb |
2 1 |
19030729- 19030729- |
|
2 |
190C.18.3 |
1 |
工作灯支架 |
Bracket |
2 |
19030729- |
|
3 |
B-G057830-00053 |
1 |
螺栓 M14×30 Znd |
Bolt |
2 |
19030729- |
|
4 |
B-G00097B-00006 |
1 |
垫圈 14 Znd |
Washer |
2 |
19030729- |

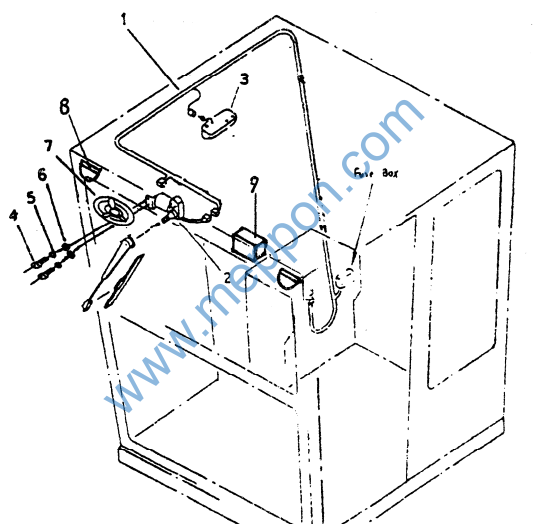

FIG.1833 电气系统(驾驶室) ELECTRICAL SYSTEM (CAB)
10-26
FIG.1833 电气系统(驾驶室) ELECTRICAL SYSTEM (CAB)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
220C.18.2 |
1 |
驾驶室线束 |
Wire Ass Y |
1 |
19030729- |
|
2 |
W-09-00042 |
1 |
雨刷器 ZD2330C/P Wiper |
1 |
19030729- |
||
3 |
W-05-00002 |
1 1 |
顶灯 N21-4 .灯泡 5W |
Lamp .Lamp |
1 1 |
19030729- 19030729- |
|
4 |
B-G057830-00130 |
1 |
螺栓 M8×16 ZnD Bolt |
2 |
19030729- |
||
5 |
B-G00097B-00023 |
1 |
垫圈 8 ZnD |
Washer |
2 |
19030729- |
|
6 |
B-G000930-00017 |
1 |
垫圈 8 |
Washer |
2 |
19030729- |
|
7 |
W-09-00001 |
1 |
风扇 756720C |
Fan |
1 |
19030729- |
|
8 |
W-05-00009 |
1 |
工作灯 201 |
Lamp |
2 |
19030729- |
|
9 |
W-06-00147 |
1 |
CD 机 YX-24 |
Radio |
1 |
19030729- |
