SINOMACH CHANGLIN PY190H motor grader parts catalog 12

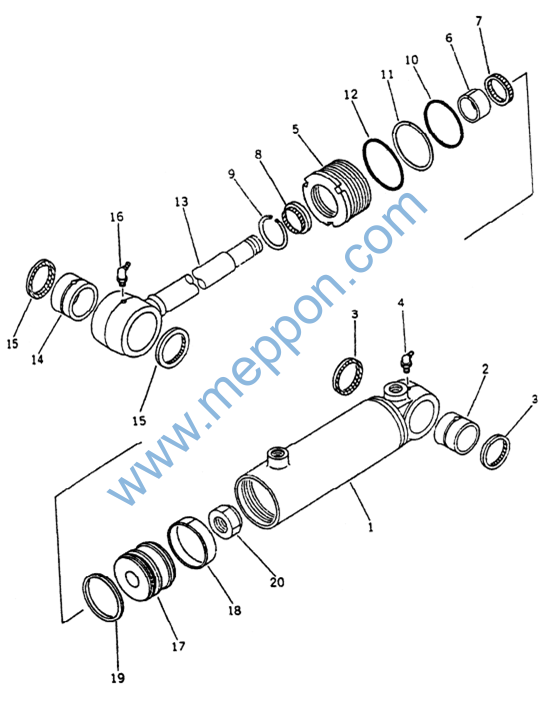

FIG.2723 前轮倾斜油缸 LEANING CYLINDER
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
190C.19A.25 |
1 |
前轮倾斜油缸 |
Cylinder Ass’ Y, |
Ln |
1 |
19030729- |
||
1 |
.190C.19A.25.1 |
1 |
.缸体 |
.Cylinder |
1 |
19030729- |
||
2 |
.190C.19A.25-6 |
1 |
.轴套 |
.Bushing |
1 |
19030729- |
||
3 |
.190C.19A.25.3 |
1 |
.内防尘圈 |
.Seal, Dust |
2 |
19030729- |
||
4 |
.B-J07940B-00003 |
1 |
.油杯 60°M10×1 |
.Fitting, Grease |
1 |
19030729- |
||
5 |
.190C.19A.25-3 |
1 |
.导向套 |
.Head, Cylinder |
1 |
19030729- |
||
6 |
.190C.19A.25-9 |
1 |
.支承环 |
.Bushing |
1 |
19030729- |
||
7 |
.190C.19A.25-2 |
1 |
.活塞杆密封圈 |
.Packing, Rod |
1 |
19030729- |
||
8 |
.190C.19A.25-4 |
1 |
.防尘圈 |
.Seal, Dust |
1 |
19030729- |
||
9 |
.190C.19A.25-10 |
1 |
.防尘圈挡圈 |
.Ring, Snap |
1 |
19030729- |
||
10 |
.B-Q020710-00099 |
1 |
.O 形圈 80×3.1 |
.O-Ring |
1 |
19030729- |
||
11 |
.190C.19A.25-8 |
1 |
.O 形圈挡圈 |
.Ring, Back-Up |
1 |
19030729- |
||
12 |
.B-Q020710-00101 |
1 |
.O 形圈 85×3.1 |
.O-Ring |
1 |
19030729- |
||
13 |
.190C.19A.25.2 |
1 |
.活塞杆 |
.Rod, Piston |
1 |
19030729- |
||
14 |
.190C.19A.25-5 |
1 |
.轴套 |
.Bushing |
1 |
19030729- |
||
15 |
.190C.19A.23.3 |
1 |
.内防尘圈 |
.Seal, Dust |
2 |
19030729- |
||
16 |
.B-J07940B-00003 |
1 |
.油杯 60°M10×1 |
.Fitting, Grease |
1 |
19030729- |
||
17 |
.190C.19A.25-1 |
1 |
.活塞 |
.Piston |
1 |
19030729- |
||
18 |
.190C.19A.25-7 |
1 |
.支承环 |
.Ring, Wear |
1 |
19030729- |
||
19 |
.190C.19A.22.1 |
1 |
.活塞圈 |
.Ring, Piston |
1 |
19030729- |
||
20 |
.190C.19A.22-1 |
1 |
.锁紧螺母 |
.Nut |
1 |
19030729- |

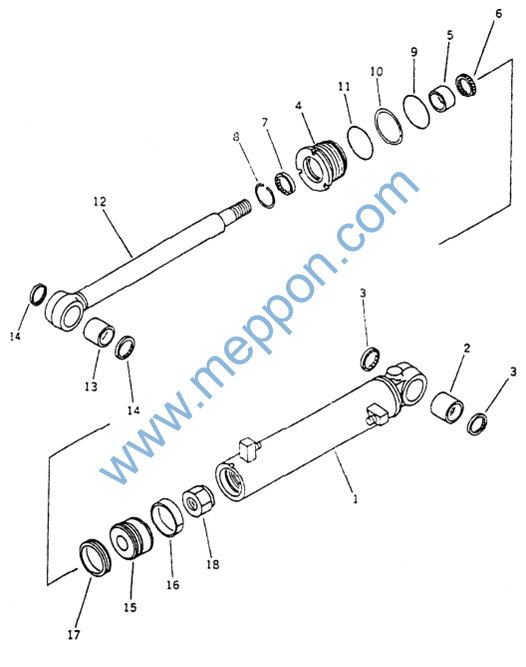

FIG.2725A 铰接油缸 ARTICULATE CYLINDER
FIG.2725A 铰接油缸 ARTICULATE CYLINDER
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
||
190C.19A.23 190C.19A.24 |
1 1 |
右铰接油缸 左铰接油缸 |
Cylinder Ass’Y, Cylinder Ass’Y, |
At.L.H At.R.H |
1 1 |
19030729- 19030729- |
|||
1 |
.190C.19A.24.1 .190C.19A.23.2 |
1 1 |
.左缸体 .右缸体 |
.Cylinder L.H .Cylinder R.H |
1 1 |
19030729- 19030729- |
|||
2 |
.190C.19A.23-4 |
1 |
.轴套 |
.Bushing |
1 |
19030729- |
|||
3 |
.190C.19A.23.3 |
1 |
.内防尘圈 |
.Seal, Dust |
2 |
19030729- |
|||
4 |
.190C.19A.23-3 |
1 |
.导向套 |
.Head, Cylinder |
1 |
19030729- |
|||
5 |
.190C.19A.22-10 |
1 |
.支承环 |
.Bushing |
1 |
19030729- |
|||
6 |
.190C.19A.22.4 |
1 |
.活塞杆密封圈 |
.Packing, Rod |
1 |
19030729- |
|||
7 |
.190C.19A.22-3 |
1 |
.防尘圈 |
.Seal, Dust |
1 |
19030729- |
|||
8 |
.190C.19A.22-11 |
1 |
.防尘圈挡圈 |
.Ring, Snap |
1 |
19030729- |
|||
9 |
.B-Q020710-00103 |
1 |
.O 形圈 90×3.1 |
.O-Ring |
1 |
19030729- |
|||
10 |
.190C.19A.23-6 |
1 |
.O 形圈挡圈 |
.Ring, Back-Up |
1 |
19030729- |
|||
11 |
.B-Q020710-00106 |
1 |
.O 形圈 95×3.1 |
.O-Ring |
1 |
19030729- |
|||
12 |
.190C.19A.23.1 |
1 |
.活塞杆 |
.Rod, Piston |
1 |
19030729- |
|||
13 |
.190C.19A.23-4 |
1 |
.轴套 |
.Bushing |
1 |
19030729- |
|||
14 |
.190C.19A.23.3 |
1 |
.内防尘圈 |
.Seal, Dust |
2 |
19030729- |
|||
15 |
.190C.19A.23-2 |
1 |
.活塞 |
.Piston |
1 |
19030729- |
|||
16 |
.190C.19A.23-5 |
1 |
.支承环 |
.Ring, Wear |
1 |
19030729- |
|||
17 |
.190C.19A.23.4 |
1 |
.活塞圈 |
.Ring, Piston |
1 |
19030729- |
|||
18 |
.190C.19A.23-1 |
1 |
.螺母 |
.Nut, Nylon |
1 |
19030729- |

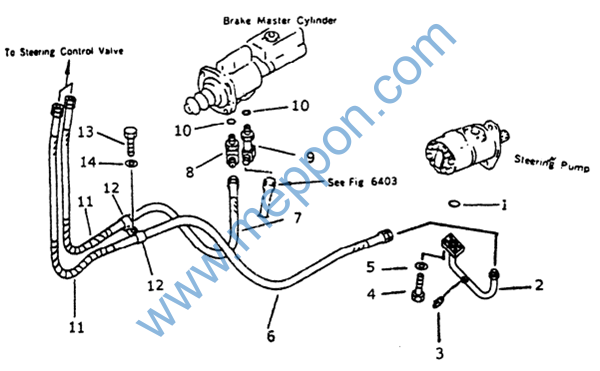

FIG.2751 转向管路(I) STEERING PIPING (I)
FIG.2751 转向管路(I) STEERING PIPING (I)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-Q020710-00057 |
1 |
O 形圈 36×3.5 O-Ring |
1 |
19030729- |
||
2 |
190C.10.1 |
1 |
油泵出油管 |
Tube |
1 |
19030729- |
|
3 |
B-Q020360-00002 |
1 |
锥形螺塞 A R1/8 Plug |
1 |
19030729- |
||
4 |
B-G057830-00142 |
1 |
螺栓 M8×25 10.9 ZnD Bolt |
4 |
19030729- |
||
5 |
B-G000930-00017 |
1 |
垫圈 8 |
Washer |
4 |
19030729- |
|
6 |
B-Q020280-00011 |
1 |
软管总成 16-1800 Hose |
1 |
19030729- |
||
7 |
B-Q020310-00001 |
1 |
软管总成 16-1800 Hose |
1 |
19030729- |
||
8 |
190C.10.3 |
1 |
接头体 |
Elbow |
1 |
19030729- |
|
9 |
190C.10.2 |
1 |
接头体 |
Elbow |
1 |
19030729- |
|
10 |
190C.10-1 |
1 |
O 形圈 |
O-Ring |
2 |
19030729- |
|
11 |
190C.10E-1 |
1 |
胶管外护套 |
Tube |
2 |
19030729- |
|
12 |
B-Q020050-00012 |
1 |
线夹 C25× 41 |
Clip |
2 |
19030729- |
|
13 |
B-G057830-00001 |
1 |
螺栓 M10×16 ZnD Bolt |
1 |
19030729- |
||
14 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
1 |
19030729- |
