SINOMACH CHANGLIN PY190H motor grader parts catalog 32

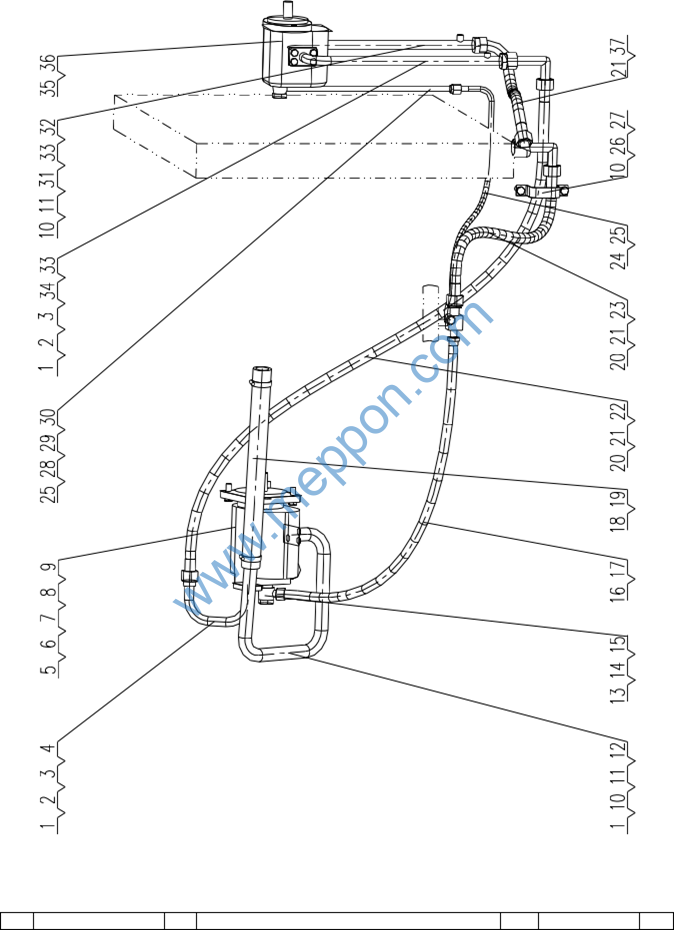

190H.25 风散液压系统 Wind Disperse Hydaulic System
序号 零 件 代 号 版本 名 称 数量 适用车号 选装
No. |
Part No. |
Ver. |
Part Name |
Q’ty |
Suit Num. |
Cho |
|
1 |
B-Q020710-00057 |
1 |
O 形圈 36×3.5 O-RING |
3 |
19030729- |
||
2 |
B-Q020490-00023 |
1 |
垫圈 8 |
WASHER |
8 |
19030729- |
|
3 |
B-G057830-00142 |
1 |
螺栓 M8 x 25-10.9 ZnD BILT |
8 |
19030729- |
||
4 |
190H.25.2 |
1 |
出油管 |
TUBE |
1 |
19030729- |
|
5 |
190H.25-1 |
1 |
纸垫 |
PAPER PAD |
1 |
19030729- |
|
6 |
B-G000930-00003 |
1 |
垫圈 12 |
WASHER |
4 |
19030729- |
|
7 |
W-01-00072 |
1 |
油泵 CBGjA2032-XF PUMP-PAD |
1 |
19030729- |
||
8 |
B-G00097B-00004 |
1 |
垫圈 12 ZnD |
WASHER |
4 |
19030729- |
|
9 |
B-G057830-00043 |
1 |
螺栓 M12 x 45 ZnD BLOT |
4 |
19030729- |
||
10 |
B-G000930-00001 |
1 |
垫圈 10 |
WASHER |
10 |
19030729- |
|
11 |
B-G057830-00010 |
1 |
螺栓 M10x30ZnD BLOT |
8 |
19030729- |
||
12 |
190H.25.1 |
1 |
进油管 |
TUBE |
1 |
19030729- |
|
13 |
B-Q020710-00023 |
1 |
O 形圈 16 x 2.4 O-RING |
2 |
19030729- |
||
14 |
B-J010020-00007 |
1 |
垫圈 22 |
WASHER |
2 |
19030729- |
|
15 |
B-Q020750-00017 |
1 |
胶管接头 13I-850 HOSE-JOINT |
1 |
19030729- |
||
16 |
190H.25.8 |
1 |
接头 |
JOINT |
1 |
19030729- |
|
17 |
190H.25-3 |
1 |
螺栓 |
BOLT |
1 |
19030729- |
|
18 |
190H.25-2 |
1 |
ф32 波纹管 |
HOSE |
1 |
19030729- |
|
19 |
B-J088700-00016 |
1 |
喉箍 d50 |
CLAMP |
4 |
19030729- |
|
20 |
190H.25.9 |
1 |
接头 |
JOINT |
2 |
19030729- |
|
21 |
B-Q020710-00039 |
1 |
O 形圈 24 x 2.4 O-RING |
10 |
19030729- |
||
22 |
B-Q020750-00175 |
1 |
胶管接头 19I-2950 HOSE-JOINT |
1 |
19030729- |
||
23 |
B-Q020750-00174 |
1 |
胶管接头 19I-2050 HOSE-JOINT |
1 |
19030729- |
||
24 |
190H.25.4 |
1 |
胶管接头 |
HOSE-JOINT |
1 |
19030729- |
|
25 |
B-Q020710-00006 |
1 |
O 形圈 11 x 1.9 O-RING |
2 |
19030729- |
||
26 |
B-G057830-00001 |
1 |
螺栓 M10x16ZnD BLOT |
2 |
19030729- |
||
27 |
190H.25-4 |
1 |
管夹 |
CLAMP |
1 |
19030729- |
|
28 |
190H.25.10 |
1 |
油管 |
TUBE |
1 |
19030729- |
|
29 |
B-J010020-00005 |
1 |
垫圈 18 |
WASHER |
2 |
19030729- |
|
30 |
B-J009990-00006 |
1 |
螺栓 M18 x 1.5 x 38ZnD BLOT |
1 |
19030729- |
||
31 |
B-Q020710-00063 |
1 |
O 形圈 40×3.5 O-RING |
1 |
19030729- |
||
32 |
190H.25.7 |
1 |
接头 |
JOINT |
1 |
19030729- |
|
33 |
B-Q020360-00002 |
1 |
螺塞 AR1/8 |
PLUG |
2 |
19030729- |
|
34 |
190H.25.6 |
1 |
接头 |
JOINT |
1 |
19030729- |
|
35 |
YL27.10-7 |
1 |
纸垫 |
PAPER PAD |
1 |
19030729- |
|
36 |
W-17-00026 |
1 |
马达 CMGj1025 MOTER |
1 |
19030729- |
||
37 |
190H.25.5 |
1 |
胶管接头 |
HOSE-JOINT |
1 |
19030729- |
工作装置
WORK EQUIPMENT

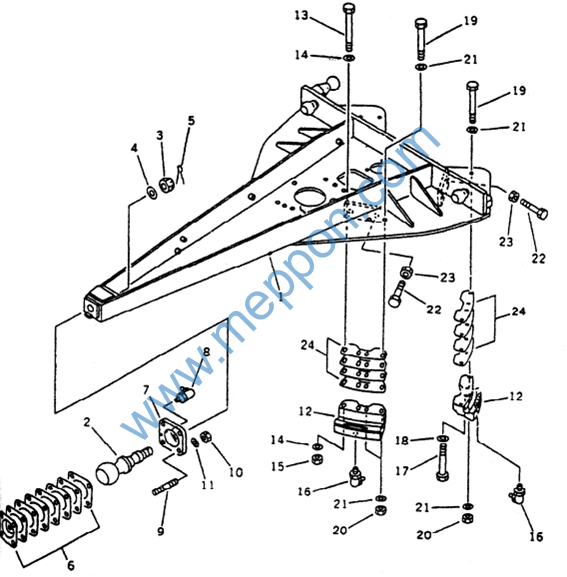

FIG.7001 牵引架 DRAWBER
FIG.7001 牵引架 DRAWBER
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
||
1 |
牵引架总成 |
Drawbar Ass’ Y |
1 |
19030729- |
||||
1 |
190C.13.1 |
1 |
.牵引架 |
.Drawbar |
1 |
19030729- |
||
2 |
190C.13-1 |
1 |
.球铰接头 |
.Stud, Ball |
1 |
19030729- |
||
3 |
190C.13-35 |
1 |
.螺母 |
.Nut |
1 |
19030729- |
||
4 |
190C.13-2 |
1 |
.垫圈 |
.Washer |
1 |
19030729- |
||
5 |
B-G000910-00067 |
1 |
.开口销 8×80 ZnD .Pin, Cotter |
1 |
19030729- |
|||
6 |
190C.13-11 190C.13-19 190C.13-39 |
1 1 1 |
.调整垫 .调整垫 .调整垫 |
.Shim .Shim .Shim |
Ass’ Y Ass’ Y Ass’ Y |
4 2 5 |
19030729- 19030729- 19030729- |
|
7 |
190C.13-12 |
1 |
.连接法兰 |
.Joint |
1 |
19030729- |
||
8 |
B-J07940A-00001 |
1 |
.油杯 M10×1 .Fitting, Grease |
1 |
19030729- |
|||
9 |
B-G008980-00011 |
1 |
.螺柱 M24×55-10.9 ZnD .Stud |
4 |
19030729- |
|||
10 |
B-G061700-00023 |
1 |
.螺母 M24 ZnD |
.Nut |
4 |
19030729- |
||
11 |
B-Q020490-00015 |
1 |
.垫圈 24 |
.Washer |
4 |
19030729- |
||
12 |
190C.13-10 |
1 |
.引导架 |
.Guide |
4 |
19030729- |
||
13 |
B-G057820-00111 |
1 |
. 螺 栓 M20 × 150-10.9 .Bolt |
2 |
19030729- |
|||
14 |
B-Q020490-00011 |
1 |
.垫圈 20 |
.Washer |
4 |
19030729- |
||
15 |
B-G061700-00018 |
1 |
.螺母 M20 ZnD |
.Nut |
2 |
19030729- |
||
16 |
B-J07940B-00001 |
1 |
.油杯 45°M10×1 .Fitting, Grease |
4 |
19030729- |
|||
17 |
B-G057820-00102 |
1 |
. 螺 栓 M20 × 115-10.9 .Bolt |
1 |
19030729- |
|||
18 |
B-Q020490-00011 |
1 |
.垫圈 20 |
.Washer |
1 |
19030729- |
||
19 |
B-G057820-00109 |
1 |
. 螺 栓 M20 × 135-10.9 .Bolt |
9 |
19030729- |
|||
20 |
B-G061700-00018 |
1 |
.螺母 M20 ZnD |
.Nut |
9 |
19030729- |
||
21 |
B-Q020490-00011 |
1 |
.垫圈 20 |
.Washer |
18 |
19030729- |
||
22 |
B-G057830-00118 |
1 |
.螺栓 M24×70-10.9 ZnD .Bolt |
8 |
19030729- |
|||
23 |
B-G061700-00023 |
1 |
.螺母 M24 ZnD |
.Nut |
8 |
19030729- |
||
24 |
190C.13-8 190C.13-9 |
1 1 |
.调整垫 .调整垫 |
.Shim .Shim |
16 16 |
19030729- 19030729- |

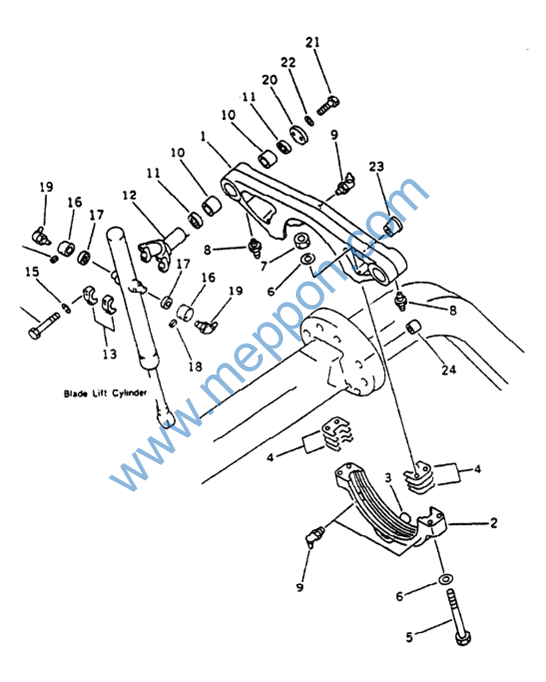

FIG.7021 刮土板提升机构 BLADE LIFTER
