SINOMACH CHANGLIN PY190H motor grader parts catalog 34
FIG.7103 刮土板 BLADE
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
190C.13.3 |
1 |
刮土板 |
Blade |
1 |
19030729- |
||
2 |
190C.13-37 |
1 |
铲刃板 |
Edge |
1 |
19030729- |
||
3 |
190C.13-32 |
1 |
铲刃板 |
Edge |
1 |
19030729- |
||
4 |
190C.13-38 |
1 |
铲刃板 |
Edge |
1 |
19030729- |
||
5 |
190C.13-33 |
1 |
边刃板 |
Edge,Side |
2 |
19030729- |
||
6 |
190C.13-26 |
1 |
螺栓 |
Bolt |
40 |
19030729- |
||
7 |
190C.13-27 |
1 |
螺母 |
Nut |
40 |
19030729- |
||
8 |
B-Q020490-00007 |
1 |
垫圈 16 |
Washer |
40 |
19030729- |
||
9 |
220C.13-6 |
1 |
螺栓 |
Bolt |
10 |
Y |
||
10 |
220C.13-5 |
1 |
边刃板 |
Edge,Side |
2 |
Y |
||
13 |
190C.13.4 |
1 |
支架 |
Bracket |
4 |
19030729- |
||
14 |
B-G057830-00073 |
1 |
螺栓 M16×40 |
ZnD |
Bolt |
4 |
19030729- |
|
15 |
B-Q020490-00007 |
1 |
垫圈 16 |
Washer |
1 |
19030729- |
||
16 |
190C.13-22 |
1 |
垫 |
Washer |
1 |
19030729- |
||
17 |
B-G057830-00030 |
1 |
螺栓 M12×25 |
ZnD |
Bolt |
1 |
19030729- |
|
18 |
B-Q020490-00003 |
1 |
垫圈 |
Washer |
1 |
19030729- |
||
19 |
190C.13-23 |
1 |
轴 |
Shaft |
1 |
19030729- |
||
20 |
190C.13-24 |
1 |
轴环 |
Collapsible |
1 |
19030729- |
||
21 |
190C.13-22 |
1 |
垫 |
Washer |
1 |
19030729- |
||
22 |
B-G057830-00030 |
1 |
螺栓 M12×25 |
ZnD |
Bolt |
1 |
19030729- |
|
23 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
1 |
19030729- |
动力倾斜
POWER TILT

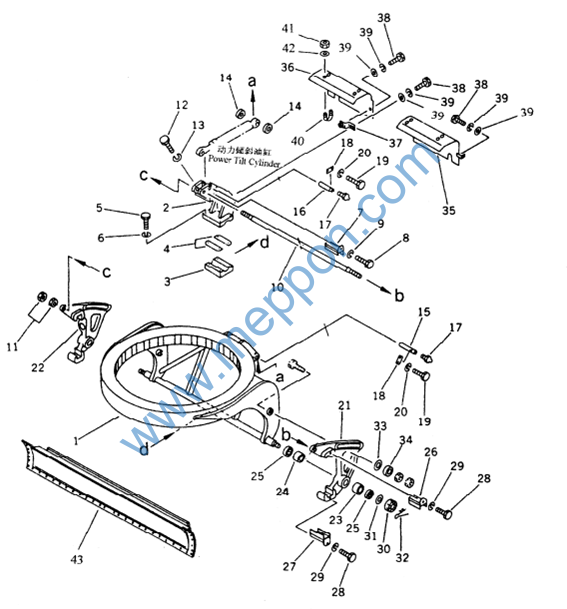

FIG.8107 动力倾斜工作装置 BLADE AND CIRCLE SUPPORT(FOR POWER TILT)
FIG.8107 动力倾斜工作装置 BLADE AND CIRCLE SUPPORT(FOR POWER TILT)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
190C.13.6 |
1 |
回转支承 |
Pupport |
1 |
19030729- |
|
2 |
190C013-43 |
1 |
支架 |
Bracket |
1 |
19030729- |
|
3 |
190C.13-45 |
1 |
支架 |
Bracket |
1 |
19030729- |
|
4 |
190C.13-44 |
1 |
垫片 |
Shim, 0.5mm |
10 |
19030729- |
|
5 |
B-G057820-00049 |
1 |
螺栓 M12×70-10.9ZnD Bolt |
4 |
19030729- |
||
6 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
4 |
19030729- |
|
7 |
190C.13.11 |
1 |
滑动架 |
Guide |
1 |
19030729- |
|
8 |
B-G057830-00056 |
1 |
螺栓 M14×35-10.9ZnD Bolt |
1 |
19030729- |
||
9 |
B-Q020490-00005 |
1 |
垫圈 14 |
Washer |
1 |
19030729- |
|
10 |
190C.13-49 |
1 |
杆 Rod |
1 |
19030729- |
||
11 |
B-G061710-00022 |
1 |
螺母 M30×3 ZnD Nut |
4 |
19030729- |
||
12 |
B-G057820-00049 |
1 |
螺栓 M12×70-10.9ZnD Bolt |
2 |
19030729- |
||
13 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
2 |
19030729- |
|
14 |
190C.13-48 |
1 |
轴环 |
Collar |
2 |
19030729- |
|
15 |
190C.13-47 |
1 |
销 Pin |
1 |
19030729- |
||
16 |
190C.13-41 |
1 |
销 Pin |
1 |
19030729- |
||
17 |
B-J07940A-00001 |
1 |
油杯 M10×1 |
Grease Cup |
2 |
19030729- |
|
18 |
190C.13-46 |
1 |
锁片 |
Lock |
2 |
19030729- |
|
19 |
B-G057830-00030 |
1 |
螺栓 M12×25 ZnD Bolt |
4 |
19030729- |
||
20 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
4 |
19030729- |
|
21 |
190C.13-21 |
1 |
左调节架 |
Adjuster, L.H |
1 |
19030729- |
|
22 |
190C.13-25 |
1 |
右调节架 |
Adjuster, R.H |
1 |
19030729- |
|
23 |
W-12-00050 |
1 |
轴套 SF-1 5540 Bushing |
2 |
19030729- |
||
24 |
W-12-00049 |
1 |
轴套 SF-1 5530 Bushing |
2 |
19030729- |
||
25 |
190C.13.13 |
1 |
密封 |
Seal, Dust |
2 |
19030729- |
|
26 |
190C.13.2 |
1 |
滑动架 |
Guide |
2 |
19030729- |
|
27 |
190C.13.5 |
1 |
滑动架 |
Guide |
2 |
19030729- |
|
28 |
B-G057830-00056 |
1 |
螺栓 M14×35-10.9 ZnD Bolt |
4 |
19030729- |
||
29 |
B-Q020490-00005 |
1 |
垫圈 14 |
Washer |
4 |
19030729- |
|
30 |
190C.13-29 |
1 |
螺母 |
Nut |
4 |
19030729- |
|
31 |
190C.13-50 |
1 |
垫片 |
Washer |
2 |
19030729- |
|
32 |
B-G000910-00067 |
1 |
开口销 80×80 ZnD Pin, Cotter |
2 |
19030729- |
||
33 |
190C.13-51 |
1 |
垫片 |
Washer |
2 |
19030729- |
|
34 |
190C.13-28 |
1 |
轴环 |
Collar |
2 |
19030729- |
|
35 |
190C.13.9 |
1 |
盖板(左) |
Cover, L.H |
1 |
19030729- |
|
36 |
190C.13.10 |
1 |
盖板(右) |
Cover, R.H |
1 |
19030729- |
|
37 |
190C.13.12 |
1 |
板 |
Plate |
2 |
19030729- |
|
38 |
B-G057830-00030 |
1 |
螺栓 M12×25 ZnD Bolt |
2 |
19030729- |
||
39 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
2 |
19030729- |
|
40 |
B-Q020120-00005 |
1 |
U 形管夹 A 42 |
Clip |
4 |
19030729- |
|
41 |
B-G061760-00001 |
1 |
螺母 M10×1.25 ZnD Nut |
16 |
19030729- |
||
42 |
190C.13-40 |
1 |
垫片 |
Washer |
8 |
19030729- |
|
43 |
190C.13.3 |
1 |
刮土板 |
Blade |
1 |
19030729- |

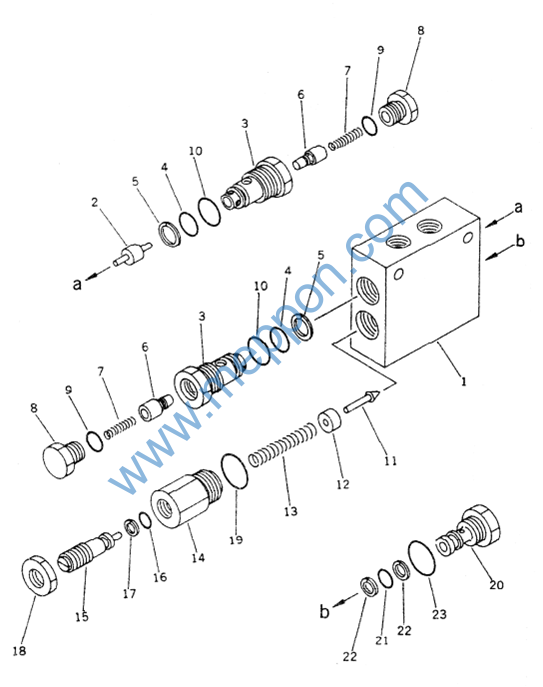

FIG.8233 单向阀(用于动力倾斜工作装置)
PILOT CHECK VALVE (FOR POWER TILT)
