HYDRAULIC PIPING (POWER TILT CYLINDER LINE)(1/3)





























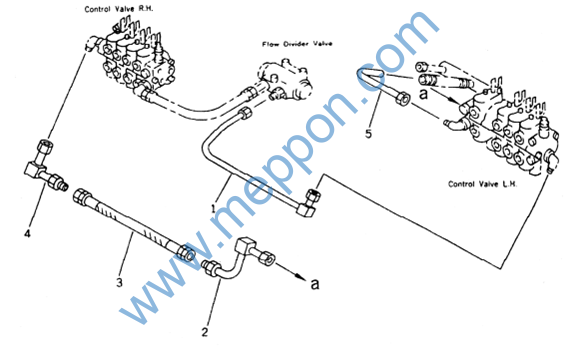

FIG.8307 液压管路(用于动力倾斜)(1/3) HYDRAULIC PIPING (POWER TILT CYLINDER LINE)(1/3)

序号 No.

零 件 代 号

Part No.

版本 Ver.



名

称

Part Name

数量 Q’ty

适用车号

Suit Num.

选装 Cho

1

190C.14A.12

1

油管



Tube

1

19030729-



2

190C.14A.8

1

油管



Tube

1

19030729-



3

B-Q020280-00014

1

软管总成 16-580



Hose

1

19030729-



4

190C.14A.3

1

油管



Tube

1

19030729-



5

190C.14A.7

1

油管



Tube

1

19030729-







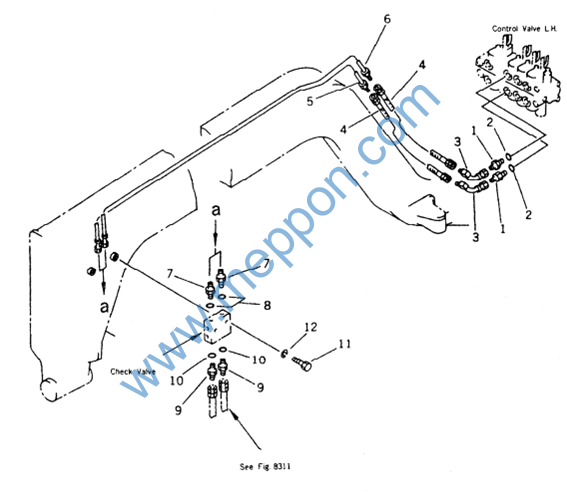

FIG.8309 液压管路(用于动力倾斜)(2/3) HYDRAULIC PIPING (POWER TILT CYLINDER LINE)(2/3)











FIG.8309 液压管路(用于动力倾斜)(2/3) HYDRAULIC PIPING (POWER TILT CYLINDER LINE)(2/3)

序号 No.

零 件 代 号

Part No.

版本 Ver.

名 称

Part Name

数量 Q’ty

适用车号

Suit Num.

选装 Cho

1

190C.19A-1

1

接头

Tube

2

19030729-



2

190C.14A-1

1

O 形圈

O-Ring

2

19030729-



3

190C.19A.27

1

油管

Tube

2

19030729-



4

B-Q020280-00001

1

软管总成 10-1000 Hose

2

19030729-



5

190C.26E.1

1

油管

Tube

1

19030729-



6

190C.26E.2

1

油管

Tube

1

19030729-



7

190C.19A-10

1

接头

Union

2

19030729-



8

B-Q020510-00002

1

专用 O 形圈 16.7×3.4 O-Ring

2

19030729-



9

190C.19A-9

1

接头

Union

2

19030729-



10

B-Q020510-00002

1

专用 O 形圈 16.7×3.4 O-Ring

2

19030729-



11

B-G057820-00165

1

螺栓 M8×60 ZnD Bolt

2

19030729-



12

B-Q020490-00023

1

垫圈 8

Washer

2

19030729-







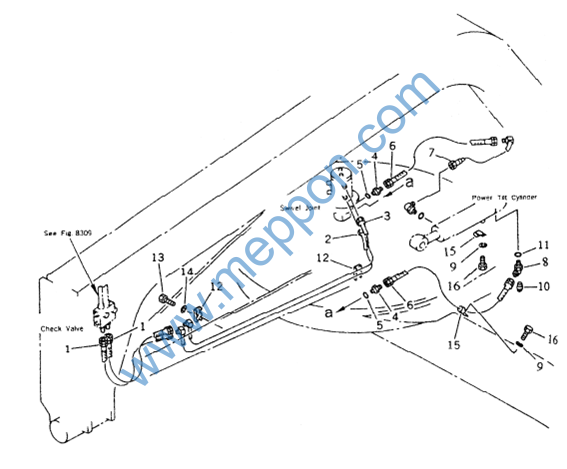

FIG.8311 液压管路(用于动力倾斜)(3/3) HYDRAULIC PIPING (POWER TILT CYLINDER LINE)(3/3)









FIG.8311 液压管路(用于动力倾斜)(3/3) HYDRAULIC PIPING (POWER TILT CYLINDER LINE)(3/3)

序号 No.

零 件 代 号

Part No.

版本 Ver.

名 称

Part Name

数量 Q’ty

适用车号

Suit Num.

选装 Cho

1

B-Q020290-00005

1

软管总成 10-920 Hose

2

19030729-



2

190C.19A.29

1

油管

Tube

1

19030729-



3

190C.19A.30

1

油管

Tube

1

19030729-



4

190C.19A.9

1

接头体

Union

2

19030729-



5

B-Q020510-00002

1

专用 O 形圈 16.7×3.4 O-Ring

2

19030729-



6

B-Q02028-00001

1

软管总成 10-1000 Hose

1

19030729-



7

190C.19A.32

1

油管

Tube

1

19030729-



8

190C.19A.34

1

接头体

Elbow

1

19030729-



9

B-Q020490-00001

1

垫圈 10

Elbow

3

19030729-



10

B-Q020360-00002

1

螺塞 A R1/8

Plug

1

19030729-



11

B-Q020510-00002

1

专用 O 形圈 16.7×3.4 Bolt

1

19030729-



12

190C.19A-8

1

座

Clip

2

19030729-



13

B-G057830-00003

1

螺栓 M10×20 ZnD Bolt

2

19030729-



14

B-Q020490-00001

1

垫圈 10

Washer

2

19030729-



15

B-Q020050-00011

1

线夹 C18×37

Clip

3

19030729-



16

B-G057830-00001

1

螺栓 M10×16 ZnD Bolt

3

19030729-
