SINOMACH CHANGLIN PY220C-5 motor grader parts catalog 07

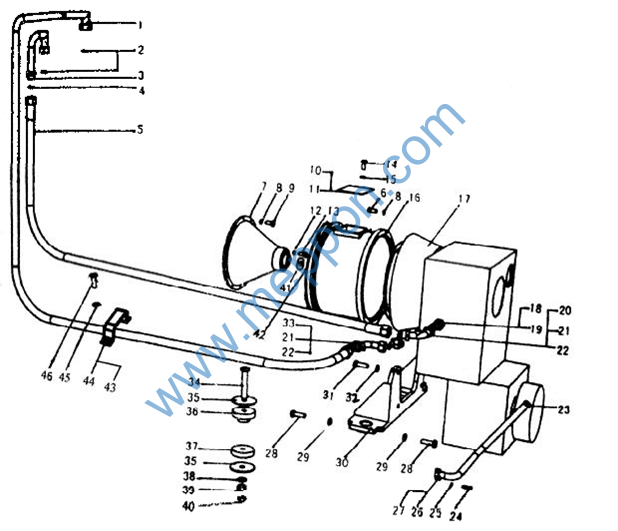

FIG.2551A 变速器系统 T/M SYSTEM
FIG.2551A 变速器系统 T/M SYSTEM
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
41 |
190C.4-9 |
调整垫 |
TAB |
1 组 |
22030453- |
||
42 |
190C.4-7 |
软钢纸板 |
WASHER |
1 |
22030453- |
||
43 |
190C.4-3 |
压板 |
BOARD |
2 |
22030453- |
||
44 |
190C.4-4 |
橡胶垫 |
WASHER |
2 |
22030453- |
||
45 |
B-G000930-00001 |
1 |
垫圈 10 |
WASHER |
4 |
22030453- |
|
46 |
B-G057830-00003 |
1 |
螺栓 M10×20 ZnD |
BOLT |
4 |
22030453- |

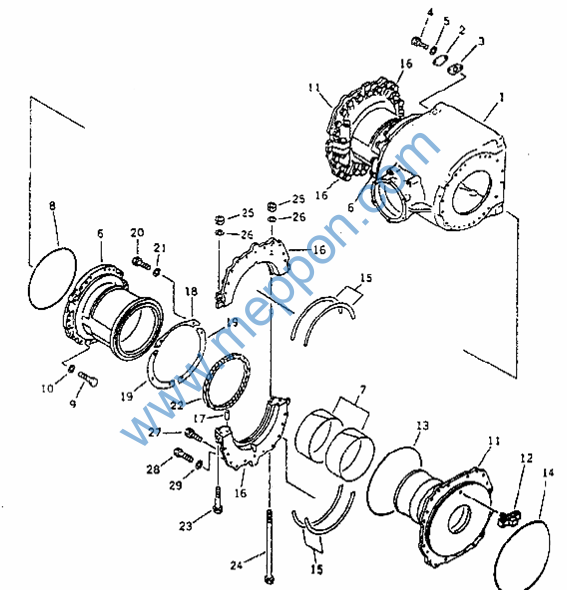

FIG NO.2601B 后桥 Final Drive Case(1/2)
NO.2601B 后桥 Final Drive Case(1/2)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
190C.8-1 |
1 |
中心箱 |
Case |
1 |
22030453- |
|
2 |
190C.8-44 |
1 |
板 |
Plate |
1 |
22030453- |
|
3 |
190C.8-43 |
1 |
密封垫 |
Gasket |
1 |
22030453- |
|
4 |
B-G057830-00037 |
1 |
螺栓 M12x35ZnD Bolt |
2 |
22030453- |
||
5 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
2 |
22030453- |
|
6 |
190C.8-12 |
1 |
边箱 |
Side Case |
2 |
22030453- |
|
7 |
190C.8-21 |
1 |
轴衬 |
Bushing |
4 |
22030453- |
|
8 |
B-Q020520-00005 |
1 |
O 形圈 314.4×5.7 O-Ring |
2 |
22030453- |
||
9 |
B-G057820-00083 |
1 |
螺栓 M16×60ZnD Bolt |
44 |
22030453- |
||
10 |
B-Q020490-00007 |
1 |
垫圈 16 |
Washer |
44 |
22030453- |
|
11 |
190C.8B-1 |
1 |
法兰 |
Flange |
2 |
22030453- |
|
12 |
190C.8.5 |
1 |
管组件 |
|
2 |
22030453- |
|
13 |
B-Q020520-00006 |
1 |
O 形圈 354.4×5.7 O-Ring |
2 |
22030453- |
||
14 |
B-Q020520-00007 |
1 |
O 形圈 369.4×5.7 O-Ring |
2 |
22030453- |
||
15 |
190C.8-37 |
1 |
垫圈 |
Washer |
8 |
22030453- |
|
16 |
190C.8-5 190C.8-7 |
1 1 1 |
上、下壳体组件 上壳体 下壳体 |
Cage Ass’y Upper Cage Lower Cage |
2 2 2 |
22030453- 22030453- 22030453- |
|
17 |
B-G001190-00024 |
1 |
销 B8x20 |
Pin |
4 |
22030453- |
|
18 |
190C.8-42 |
1 |
压板 |
Plate |
2 |
22030453- |
|
19 |
190C.8-41 |
1 |
压板 |
Plate |
4 |
22030453- |
|
20 |
B-G057830-00143 |
1 |
螺栓 M8x25ZnD Bolt |
16 |
22030453- |
||
21 |
B-Q020490-00023 |
1 |
垫圈 8 |
Washer |
16 |
22030453- |
|
22 |
190C.8-6 |
1 |
密封圈 |
Seal |
2 |
22030453- |
|
23 |
B-G057820-00055 |
1 |
螺栓 M12x80ZnD Bolt |
8 |
22030453- |
||
24 |
190C.8-9 |
1 |
螺栓 |
Bolt |
4 |
22030453- |
|
25 |
B-G061700-00007 |
1 |
螺母 M12ZnD |
Nut |
12 |
22030453- |
|
26 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
12 |
22030453- |
|
27 |
190C.8-38 |
1 |
螺栓 |
Bolt |
4 |
22030453- |
|
28 |
B-G057820-00086 |
1 |
螺栓 M16x65ZnD Bolt |
34 |
22030453- |
||
29 |
B-Q020490-00007 |
1 |
垫圈 16 |
Washer |
34 |
22030453- |

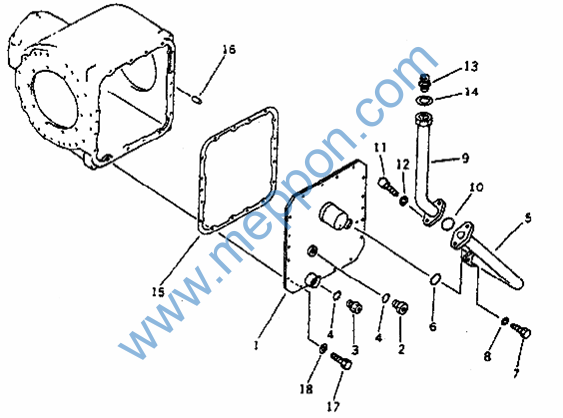

FIG NO.2603 后桥 Final Drive Case(2/2)
FIG NO.2603 后桥 Final Drive Case(2/2)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
190C.8.1 |
1 |
盖 |
Cover |
1 |
22030453- |
|
2 |
B-Q020350-00003 |
1 |
螺塞 BM24x1.5 Plug |
1 |
22030453- |
||
3 |
190C.8.3 |
1 |
磁性螺塞 Magnetic Plug |
1 |
22030453- |
||
4 |
B-Q020510-00005 |
1 |
O 形圈 20.7×3.4 O-Ring |
2 |
22030453- |
||
5 |
190C.8.2 |
1 |
油管 |
Tube |
1 |
22030453- |
|
6 |
B-Q020710-00073 |
1 |
O 形圈 50×3.5 O-Ring |
1 |
22030453- |
||
7 |
B-G057830-00037 |
1 |
螺栓 M12x35ZnD Bolt |
2 |
22030453- |
||
8 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
2 |
22030453- |
|
9 |
190C.8.4 |
1 |
管 |
Tube |
1 |
22030453- |
|
10 |
B-Q020710-00073 |
1 |
O 形圈 50×3.5 O-Ring |
1 |
22030453- |
||
11 |
B-G057830-00037 |
1 |
螺栓 M12x35ZnD Bolt |
2 |
22030453- |
||
12 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
2 |
22030453- |
|
13 |
Z30.4.16 |
1 |
通气塞 |
Breather |
1 |
22030453- |
|
14 |
B-J010020-00010 |
1 |
垫圈 30 |
Washer |
1 |
22030453- |
|
15 |
190C.8-2 |
1 |
密封垫 |
Gasket |
1 |
22030453- |
|
16 |
B-G001190-00022 |
1 |
销 B12x28 |
Pin |
2 |
22030453- |
|
17 |
B-G057830-00037 |
1 |
螺栓 M12x35ZnD Bolt |
18 |
22030453- |
||
18 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
18 |
22030453- |
