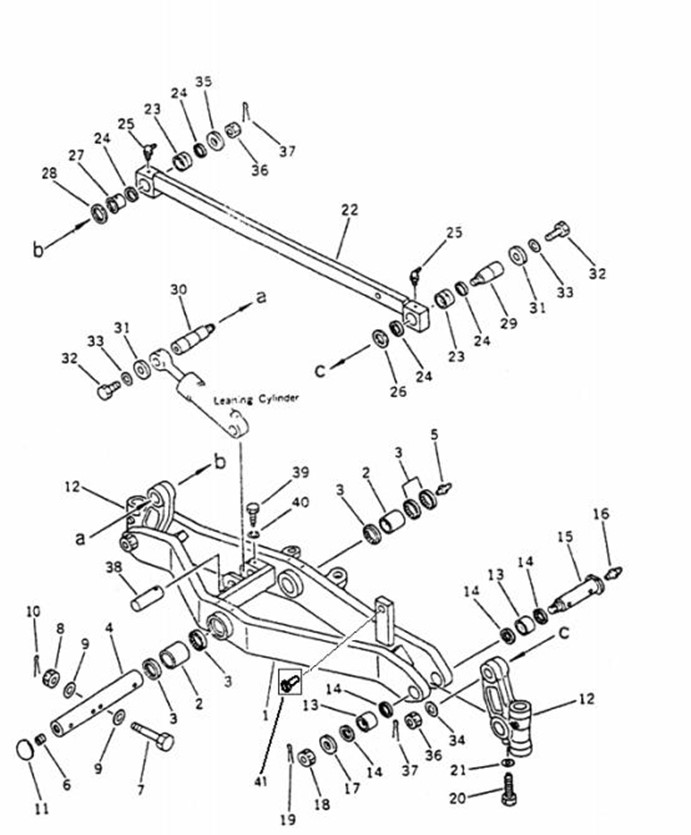

FIG NO. 2801 前桥(I) FRONT AXLE (I)
FIG NO. 2801 前桥(I) FRONT AXLE (I)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
190C.6.5 |
1 |
前桥 |
AXLE,FRONT |
1 |
22030453- |
|
2 |
190C.6-26 |
1 |
衬套 |
BUSHING |
2 |
22030453- |
|
3 |
190C.6.6 |
1 |
内防尘圈 |
SEAL,DUST |
5 |
22030453- |
|
4 |
190C.6-23 |
1 |
轴 |
SHAFT |
1 |
22030453- |
|
5 |
B-J07940A-00001 |
1 |
油杯 M10x1 |
FITTING,GREASE |
1 |
22030453- |
|
6 |
190C.6-28 |
1 |
螺钉 |
SCREW |
1 |
22030453- |
|
7 |
B-G00031C-00002 |
1 |
螺栓 M16x1.5x135ZnD |
BOLT |
1 |
22030453- |
|
8 |
B-Q020440-00002 |
1 |
螺母 M16x1.5ZnD |
NUT |
1 |
22030453- |
|
9 |
B-J009820-00003 |
1 |
垫圈 16 |
GASKET |
2 |
22030453- |
|
10 |
B-G000910-00043 |
1 |
销 4x36ZnD |
PIN,COTTER |
1 |
22030453- |
|
11 |
190C.6-27 |
1 |
挡板 |
PLUG |
1 |
22030453- |
|
12 |
190C.6-13 |
1 |
支座 |
HOLDER |
2 |
22030453- |
|
13 |
190C.6-34 |
1 |
衬套 |
BUSHING |
4 |
22030453- |
|
14 |
190C.6.2 |
1 |
内防尘圈 |
SEAL,DUST |
8 |
22030453- |
|
15 |
190C.6-33 |
1 |
销 PIN |
2 |
22030453- |
||
16 |
B-J07940A-00001 |
1 |
油杯 M10X1 |
FITTING,GREASE |
2 |
22030453- |
|
17 |
190C.6-21 |
1 |
垫 |
WASHER |
2 |
22030453- |
|
18 |
B-Q020440-00004 |
1 |
螺母 M30X1.5ZnD |
NUT |
2 |
22030453- |
|
19 |
B-G000910-00057 |
1 |
销 6.3X50ZnD |
PIN,COTTER |
2 |
22030453- |
|
20 |
190C.6-15 |
1 |
螺栓 |
BOLT |
2 |
22030453- |
|
21 |
B-Q020490-00007 |
1 |
垫圈 16 |
WASHER |
2 |
22030453- |
|
22 |
190C.6.1 |
1 |
导向杆 |
ROD,LEANING |
1 |
22030453- |
|
23 |
190C.6-22 |
1 |
衬套 |
BUSHING |
2 |
22030453- |
|
24 |
190C.6.3 |
1 |
内防尘圈 |
SEAL,DUST |
4 |
22030453- |
|
25 |
B-J07940B-00001 |
1 |
油杯 45。M10x1 |
FITTING,GREASE |
2 |
22030453- |
|
26 |
190C.6-25 |
1 |
垫 |
COLLAR |
1 |
22030453- |
|
27 |
190C.6-30 |
1 |
套 |
SPACER |
1 |
22030453- |
|
28 |
190C.6-29 |
1 |
垫 |
COLLAR |
1 |
22030453- |
|
29 |
190C.6-24 |
1 |
销 |
PIN,L.H |
1 |
22030453- |
|
30 |
190C.6-32 |
1 |
销 |
PIN,R.H |
1 |
22030453- |
|
31 |
190C.6-31 |
1 |
支座 |
HOLDER |
2 |
22030453- |
|
32 |
B-G057830-00095 |
1 |
螺栓 M20X45-10.9ZnD |
BOLT |
2 |
22030453- |
|
33 |
B-Q020490-00011 |
1 |
垫圈 20 |
WASHER |
2 |
22030453- |
|
34 |
B-Q020490-00019 |
1 |
垫圈 30 |
WASHER |
1 |
22030453- |
|
35 |
190C.6-21 |
1 |
垫 |
WASHER |
1 |
22030453- |
|
36 |
B-Q020440-00004 |
1 |
螺母 M30X1.5ZnD |
NUT |
2 |
22030453- |
|
37 |
B-G000910-00055 |
1 |
销 6.3X45 ZnD |
PIN,COTTER |
2 |
22030453- |
|
38 |
190C.6-35 |
1 |
销 PIN |
1 |
22030453- |
||
39 |
190C.6-36 |
1 |
螺栓 |
BOLT |
1 |
22030453- |
|
40 |
B-Q020490-00003 |
1 |
垫圈 12 |
WASHER,SPRING |
1 |
22030453- |
|
41 |
B-G057820-00209 |
1 |
螺栓 M24X70ZnD |
Bolt |
1 |
22030453- |

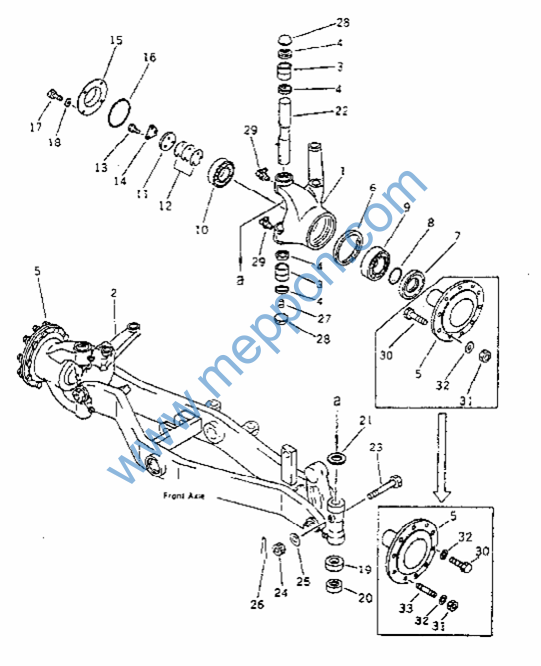

FIG NO. 2803 前桥(II) FRONT AXLE(II)
FIG NO. 2803 前桥(II) FRONT AXLE(II)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
190C.6-14 |
1 |
左支架 |
HOUSING,L.H |
1 |
22030453- |
|
2 |
190C.6-12 |
1 |
右支架 |
HOUSING,R.H |
1 |
22030453- |
|
3 |
190C.6-17 |
1 |
轴套 |
BUSHING |
4 |
22030453- |
|
4 |
190C.6.2 |
1 |
内防尘圈 |
SEAL,DUST |
8 |
22030453- |
|
5 |
190C.6-5 |
1 |
轴 |
SHAFT,HUB |
2 |
22030453- |
|
6 |
B-G09877A-00048 |
1 |
油封 FB145x175x13 SEAL,OIL |
2 |
22030453- |
||
7 |
190C.6-4 |
1 |
支架 |
SPACER |
2 |
22030453- |
|
8 |
B-Q020520-00003 |
1 |
O 形圈 84×3.1-1 O-RING |
2 |
22030453- |
||
9 |
B-G002970-00022 |
1 |
滚动轴承 32217 BEARING |
2 |
22030453- |
||
10 |
B-G002970-00021 |
1 |
滚动轴承 32216 BEARING |
2 |
22030453- |
||
11 |
190C.6-2 |
1 |
座 |
HOLDER |
2 |
22030453- |
|
12 |
190C.6-6 190C.6-7 190C.6-8 |
1 1 1 |
垫片 垫片 垫片 |
SHIM,0.1MM SHIM,0.3MM SHIM,0.5MM |
8 4 4 |
22030453- 22030453- 22030453- |
|
13 |
B-G057830-00033 |
1 |
螺栓 M12X30-10.9ZnD BOLT |
6 |
22030453- |
||
14 |
190C.6-3 |
1 |
锁片 |
LOCK |
2 |
22030453- |
|
15 |
190C.6-9 |
1 |
盖 CAP |
2 |
22030453- |
||
16 |
B-Q020520-00004 |
1 |
O 形圈 144.4X3.1-1 O-RING |
2 |
22030453- |
||
17 |
B-G057830-00158 |
1 |
螺栓 M10X20-10.9ZnD BOLT |
8 |
22030453- |
||
18 |
B-Q020490-00001 |
1 |
垫圈 10 |
WASHER |
8 |
22030453- |
|
19 |
190C.6-1 |
1 |
盖 |
COVER |
2 |
22030453- |
|
20 |
W-03-00042 |
1 |
轴承|T177 |
BEARING |
2 |
22030453- |
|
21 |
190C.6-10 |
1 |
垫 |
SPACER |
2 |
22030453- |
|
22 |
190C.6-11 |
1 |
主销 |
PIN |
2 |
22030453- |
|
23 |
B-G00031C-00003 |
1 |
螺栓 M12x1.5x100ZnD BOLT |
2 |
22030453- |
||
24 |
B-Q020440-00001 |
1 |
螺母 M12X1.5ZnD NUT |
2 |
22030453- |
||
25 |
B-Q020490-00003 |
1 |
垫圈 12 |
WASHER |
2 |
22030453- |
|
26 |
B-G000910-00029 |
1 |
销 3.2X22ZnD PIN,COTTER |
2 |
22030453- |
||
27 |
B-Q020360-00004 |
1 |
锥形螺塞 BR1/8 PLUG |
2 |
22030453- |
||
. |
– |
||||||
29 |
B-J07940B-00001 |
1 |
油杯 45。M10X1 FITTING,GREASE |
4 |
22030453- |
||
30 |
B-G057830-00106 |
1 |
螺栓 M22X50-10.9ZnD BOLT |
16 |
22030453- |
||
31 |
B-G061700-00020 |
1 |
螺母 M22ZnD |
NUT |
4 |
22030453- |
|
32 |
B-Q020490-00013 |
1 |
垫圈 22 |
WASHER |
20 |
22030453- |
|
33 |
B-G008980-00001 |
1 |
螺柱 M22X50-10.9ZnD STUD |
4 |
22030453- |
