SINOMACH CHANGLIN PY220C-5 motor grader parts catalog 18

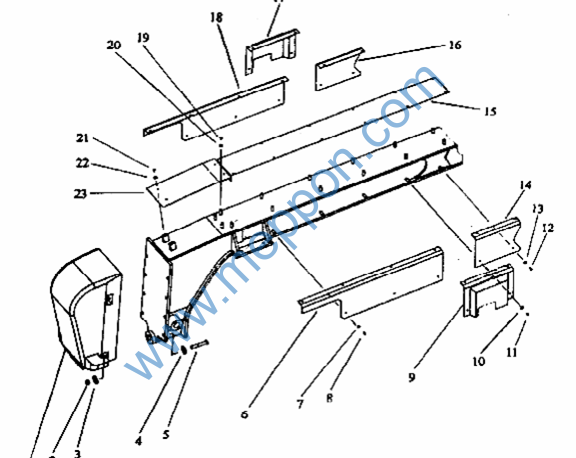

FIG.5003 前车架 B FRONT FRAME B
FIG.5003 前车架 B FRONT FRAME B
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
190C.12G-1A |
1 |
配重 |
Weight |
1 |
22030453- |
|
2 |
B-G061700-00021 |
1 |
螺母 M24 |
Nut |
4 |
22030453- |
|
3 |
B-Q020490-00015 |
1 |
垫圈 24 |
Washer |
4 |
22030453- |
|
4 |
B-Q020490-00015 |
1 |
垫圈 24 |
Washer |
4 |
22030453- |
|
5 |
B-G057820-00135 |
1 |
螺栓 M24×150-10.9 ZnD Bolt |
4 |
22030453- |
||
6 |
190C.12E-6L |
1 |
前盖板 |
Cover |
1 |
22030453- |
|
7 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
4 |
22030453- |
|
8 |
B-G057830-00003 |
1 |
螺栓 M10×20 ZnD Bolt |
4 |
22030453- |
||
9 |
190C.12E-7 |
1 |
阀罩 |
Cover |
1 |
22030453- |
|
10 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
4 |
22030453- |
|
11 |
B-G057830-00003 |
1 |
螺栓 M10×20 ZnD Bolt |
4 |
22030453- |
||
12 |
B-G057830-00001 |
1 |
螺栓 M10×16 ZnD Bolt |
2 |
22030453- |
||
13 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
2 |
22030453- |
|
14 |
190C.12E-1L |
1 |
后侧板 |
Cover |
1 |
22030453- |
|
15 |
190C.12E-4 |
1 |
盖板 |
Cover |
1 |
22030453- |
|
16 |
190C.12E-1 |
1 |
后侧板 |
Cover |
1 |
22030453- |
|
17 |
190C.12E-7R |
1 |
阀罩 |
Cover |
1 |
22030453- |
|
18 |
190C.12E-6 |
1 |
前盖板 |
Cover |
1 |
22030453- |
|
19 |
B-G057830-00003 |
1 |
螺栓 M10×20 ZnD Bolt |
12 |
22030453- |
||
20 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
12 |
22030453- |
|
21 |
B-G057830-00003 |
1 |
螺栓 M10×20 ZnD Bolt |
4 |
22030453- |
||
22 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
4 |
22030453- |
|
23 |
190C.12E-2 |
1 |
前盖板 |
Cover |
1 |
22030453- |

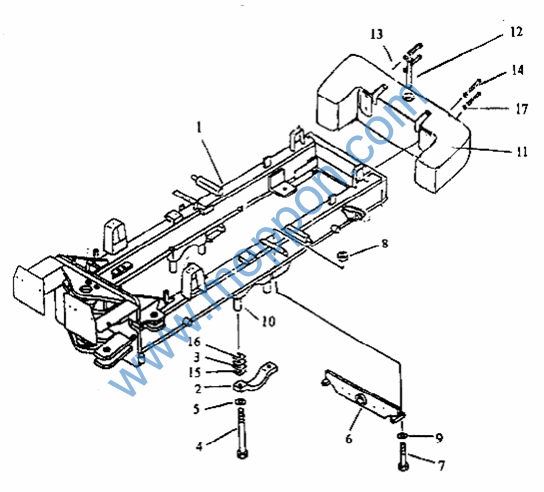

FIG.5005 后车架 REAR FRAME
FIG.5005 后车架 REAR FRAME
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
220C.12E.2 |
1 |
后车架总图 Rear Frame Assy |
1 |
22030453- |
||
2 |
190C.12E-11 |
1 |
盖板 |
Cap |
2 |
22030453- |
|
3 |
190C.12E-13 |
1 |
垫片 |
Shim |
8 |
22030453- |
|
4 |
B-G057850-00047 |
1 |
螺栓 M30×3×180 ZnD Bolt |
4 |
22030453- |
||
5 |
B-Q020490-00019 |
1 |
垫圈 30 |
Washer |
4 |
22030453- |
|
6 |
190C.12E.3 |
1 |
撑板 |
Hanger |
1 |
22030453- |
|
7 |
B-G057820-00089 |
1 |
螺栓 M16×75 ZnD Bolt |
4 |
22030453- |
||
8 |
B-G061700-00011 |
1 |
螺母 M16 |
Nut |
4 |
22030453- |
|
9 |
B-Q020490-00007 |
1 |
垫圈 16 |
Washer |
4 |
22030453- |
|
10 |
190C.12E-10 |
1 |
支座 |
Seat |
4 |
22030453- |
|
11 |
190C.12G.3 |
1 |
配重 |
Weight |
1 |
22030453- |
|
12 |
Z50B.12-12 |
1 |
销 Pin |
1 |
22030453- |
||
13 |
Z50B.12.17 |
1 |
保险销 |
Safety Pin |
1 |
22030453- |
|
14 |
B-G057820-00129 |
1 |
螺栓 M24×120-10.9 ZnD Bolt |
4 |
22030453- |
||
15 |
190C.12E-14 |
1 |
垫片 |
Shim |
4 |
22030453- |
|
16 |
190C.12E-12 |
1 |
垫片 |
Shim |
4 |
22030453- |
|
17 |
B-Q020490-00015 |
1 |
垫圈 24 |
Washer |
4 |
22030453- |
FIG NO.5101 车身及附件 VEHICLE BODY AND ACCESSORY
FIG NO.5101 车身及附件 VEHICLE BODY AND ACCESSORY
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
190C.17E.9 |
1 |
软梯 |
Soft Ladder |
2 |
22030453- |
|
2 |
190C.17E.6 |
1 |
梯子 |
Ladder |
2 |
22030453- |
|
3 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
28 |
22030453- |
|
4 |
B-G057830-00015 |
1 |
螺栓 M10X40ZnD Bolt |
4 |
22030453- |
||
5 |
190C.17E.7 |
1 |
板 |
Plate |
1 |
22030453- |
|
6 |
B-G057830-00006 |
1 |
螺栓 M10X25ZnD Bolt |
74 |
22030453- |
||
7 |
190C.17E.5 |
1 |
板 |
Plate |
1 |
22030453- |
|
8 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
46 |
22030453- |
|
9 |
190C.17E.3 |
1 |
板 |
Plate |
1 |
22030453- |
|
10 |
190C.17.2 |
1 |
板 |
Plate |
1 |
22030453- |
|
11 |
190C.17E.8 |
1 |
板 |
Plate |
1 |
22030453- |
|
12 |
190C.17E.4 |
1 |
板 |
Plate |
1 |
22030453- |
|
13 |
190C.17E.2 |
1 |
板 |
Plate |
1 |
22030453- |
|
14 |
190C.17.9 |
1 |
板 |
Plate |
1 |
22030453- |
|
15 |
220C.17D.1.1 |
1 |
发动机护罩 Engine hood |
1 |
22030453- |
||
16 |
B-G057830-00030 |
1 |
螺栓 M12X25ZnD Bolt |
10 |
22030453- |
||
17 |
B-G000930-00003 |
1 |
垫圈 12 |
Washer |
13 |
22030453- |
|
18 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
17 |
22030453- |
|
19 |
220C.17D.1.2 |
1 |
右门 |
R.Door |
1 |
22030453- |
|
20 |
W-09-00030 |
1 |
门锁 |
Lock |
2 |
22030453- |
|
21 |
190C.17E.1.4 |
1 |
铰链 |
Hinge |
4 |
22030453- |
|
22 |
B-G00097B-00002 |
1 |
垫圈 10ZnD |
Washer |
44 |
22030453- |
|
23 |
Z40E.17F.1.5 |
1 |
板 |
Plate |
2 |
22030453- |
|
24 |
B-G000910-00025 |
1 |
开口销 3.2x16ZnD Pin |
8 |
22030453- |
||
25 |
B-G008820-00046 |
1 |
销轴 B8X40 |
Pin |
4 |
22030453- |
|
26 |
W-09-00055 |
1 |
气弹鑽 |
Spring |
2 |
22030453- |
|
27 |
B-G00097B-00023 |
1 |
垫圈 8ZnD |
Washer |
4 |
22030453- |
|
28 |
190C.17D.1.4 |
1 |
格栅 |
Grille |
1 |
22030453- |
|
29 |
220C.17D.1.1.1 |
1 |
支座 |
Support |
1 |
22030453- |
|
30 |
220C.17D.1.3 |
1 |
左门 |
L.Door |
1 |
22030453- |
