SINOMACH CHANGLIN PY220C-5 motor grader parts catalog 20

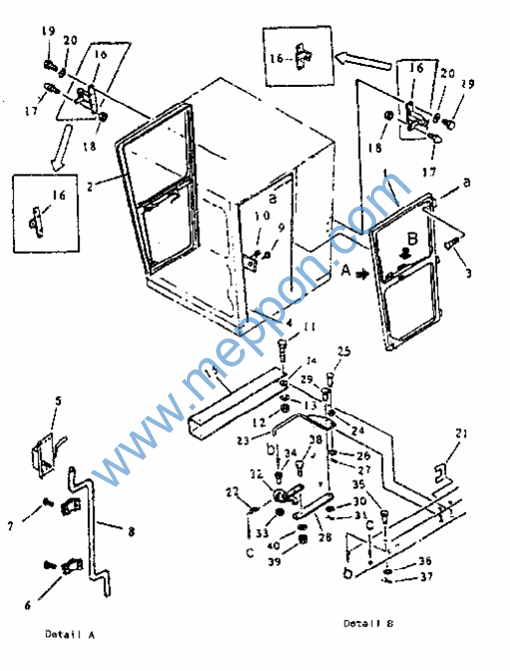

FIG NO.5403 驾驶室总成 CAB ASS‘Y
FIG NO.5403 驾驶室总成 CAB ASS‘Y
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
31 |
B-G000910-00005 |
1 |
开口销 1.6×12ZnD PIN,COTTER |
2 |
22030453- |
||
32 |
190C.16E.2.10 190C.16E.2.11 |
1 1 |
左定位锁 右定位锁 |
LOCK,L.H LOCK,R.H |
1 1 |
22030453- 22030453- |
|
33 |
190C.16E.2-17 |
1 |
垫 |
COLLAR |
2 |
22030453- |
|
34 |
190C.16E.2-16 |
1 |
垫套 |
SPACER |
2 |
22030453- |
|
35 |
B-G008820-00018 |
1 |
销 B10×45ZnD PIN |
2 |
22030453- |
||
36 |
B-G00097B-00002 |
1 |
垫圈 10ZnD |
WASHER |
2 |
22030453- |
|
37 |
B-G000910-00027 |
1 |
开口销 3.2×20ZnD PIN,COTTER |
2 |
22030453- |
||
38 |
B-G057830-00130 |
1 |
螺栓 M6×16ZnD BOLT |
4 |
22030453- |
||
39 |
B-G061700-00034 |
1 |
螺母 M6ZnD |
NUT |
4 |
22030453- |
|
40 |
B-Q020490-00021 |
1 |
垫圈 6 |
WASHER |
4 |
22030453- |

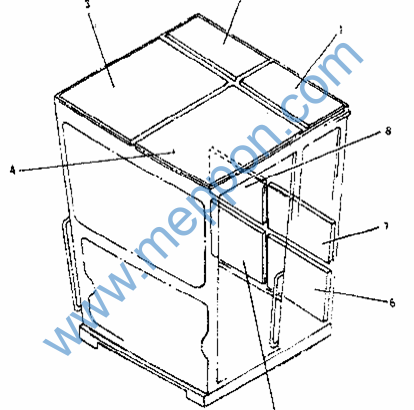

FIG NO.5405 驾驶室总成 CAB ASS‘Y
FIG NO.5405 驾驶室总成 CAB ASS‘Y
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
190C.16.2A-1 |
1 |
.泡沫塑料板 .PANEL |
1 |
22030453- |
||
2 |
190C.16.2A-2 |
1 |
.泡沫塑料板 .PANEL |
1 |
22030453- |
||
3 |
190C.16.2A-17 |
1 |
.泡沫塑料板 .PANEL |
1 |
22030453- |
||
4 |
190C.16.2A-18 |
1 |
.泡沫塑料板 .PANEL |
1 |
22030453- |
||
5 |
190C.16.2A.8 |
1 |
.海绵板 |
.PANEL |
1 |
22030453- |
|
6 |
190C.16.2A.4 |
1 |
.海绵板 |
.PANEL |
1 |
22030453- |
|
7 |
190C.16.2A.3 |
1 |
.海绵板 |
.PANEL |
1 |
22030453- |
|
8 |
190C.16.2A.7 |
1 |
.海绵板 |
.PANEL |
1 |
22030453- |

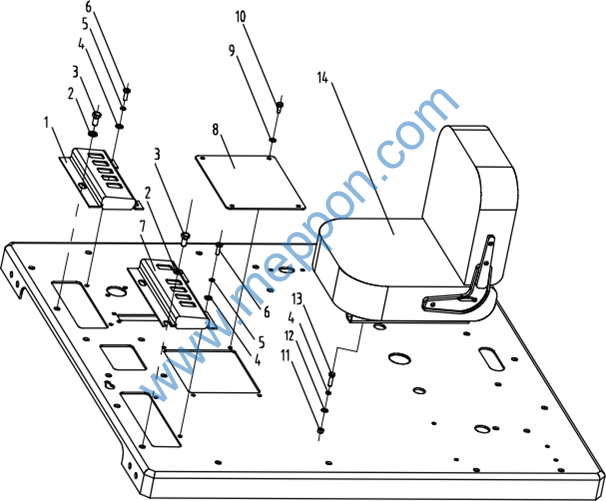

FIG NO.5409 驾驶室总成 CAB ASS‘Y
FIG NO.5409 驾驶室总成 CAB ASS‘Y
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
722.16.5 |
1 |
右盖板 |
COVER(R) |
1 |
22030453- |
|
2 |
B-Q020490-00003 |
1 |
垫圈 12 |
WASHER |
3 |
22030453- |
|
3 |
B-G057830-00030 |
1 |
螺栓 M12×25ZnD BOLT |
3 |
22030453- |
||
4 |
B-GOOO930-00017 |
1 |
垫圈 8 |
WASHER |
8 |
22030453- |
|
5 |
B-Q020490-00023 |
1 |
垫圈 8 |
WASHER |
4 |
22030453- |
|
6 |
B-G008180-00035 |
1 |
螺钉 M8×25ZnD SCREW |
4 |
22030453- |
||
7 |
722.16.1 |
1 |
左盖板 |
COVER(L) |
1 |
22030453- |
|
8 |
190C.16-3 |
1 |
板 |
PLATE |
1 |
22030453- |
|
9 |
B-G00097B-00023 |
1 |
垫圈 8ZnD |
WASHER |
4 |
22030453- |
|
10 |
B-G057830-00139 |
1 |
螺栓 M8×20ZnD BOLT |
4 |
22030453- |
||
11 |
B-G061700-00036 |
1 |
螺母 M8ZnD |
NUT |
4 |
22030453- |
|
12 |
B-G00097B-00023 |
1 |
垫圈 8ZnD |
WASHER |
4 |
22030453- |
|
13 |
B-G057830-00146 |
1 |
螺栓 M8×30ZnD BOLT |
4 |
22030453- |
||
14 |
W-09-00149 |
1 |
座椅 SG4-18 CHAIR |
1 |
22030453- |
