SINOMACH CHANGLIN PY220C-5 motor grader parts catalog 22

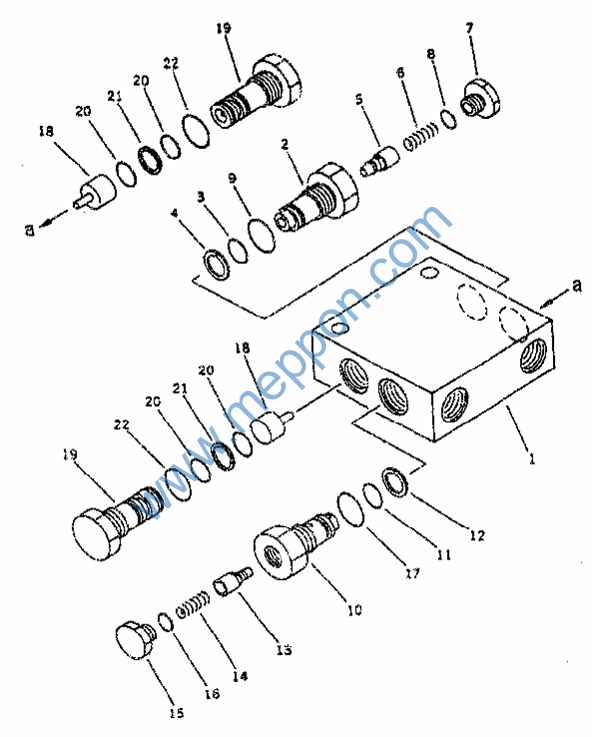

FIG NO.6241 双单向阀组 PILOT CHECK VALVE
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
||
190C.19A.26 |
1 |
双单向阀组 Valve Ass’Y, Pilot Check |
2 |
22030453- |
||||
1 |
190C.19A.21-1 190C.19A.21.1 |
1 1 |
阀体 单向阀 |
.Body .Valve |
Ass’ Y |
1 1 |
22030453- 22030453- |
|
2 |
190C.19A.21.1-2 |
1 |
阀套 |
.Sleeve |
1 |
22030453- |
||
3 |
B-Q020710-00026 |
1 |
O 形圈 18×2.4 .O-Ring |
1 |
22030453- |
|||
4 |
B-Q020780-00003 |
1 |
挡圈 A18×14 .Ring, Back-Up |
1 |
22030453- |
|||
5 |
190C.19A.21.1-4 |
1 |
阀芯 |
.Valve |
1 |
22030453- |
||
6 |
190C.19A.21.1-1 |
1 |
弹鑽 |
.Spring |
1 |
22030453- |
||
7 |
190C.19A.21.1-3 |
1 |
螺堵 |
.Plug |
1 |
22030453- |
||
8 |
B-Q020510-00001 |
1 |
专用 O 形圈 10.9×2.3 .O-Ring |
1 |
22030453- |
|||
9 |
B-Q020510-00005 190C.19A.26.1 |
1 1 |
专用 O 形圈 20.7×3.4 .O-Ring 单向阀 .Valve Ass’ Y |
1 |
22030453- 22030453- |
|||
10 |
190C.19A.21.1-2 |
1 |
阀套 |
.Sleeve |
1 |
22030453- |
||
11 |
B-Q020710-00026 |
1 |
O 形圈 18×2.4 .O-Ring |
1 |
22030453- |
|||
12 |
B-Q020780-00003 |
1 |
挡圈 A18×14 .Ring, Back-Up |
1 |
22030453- |
|||
13 |
190C.19A.26.1-1 |
1 |
阀芯 |
.Valve |
1 |
22030453- |
||
14 |
190C.19A.21.1-1 |
1 |
弹鑽 |
.Spring |
2 |
22030453- |
||
15 |
190C.19A.21.1-3 |
1 |
螺堵 |
.Plug |
1 |
22030453- |
||
16 |
B-Q020510-00001 |
1 |
专用 O 形圈 10.9×2.3 .O-Ring |
1 |
22030453- |
|||
17 |
B-Q020510-00005 |
1 |
专用 O 形圈 20.7×3.4 .O-Ring |
1 |
22030453- |
|||
18 |
190C.19A.21-3 |
1 |
活塞 |
.Piston |
2 |
22030453- |
||
19 |
190C.19A.21-2 |
1 |
螺堵 |
.Plug |
2 |
22030453- |
||
20 |
B-Q020710-00026 |
1 |
O 形圈 18×2.4 .O-Ring |
4 |
22030453- |
|||
21 |
B-Q020780-00003 |
1 |
挡圈 A18×14 .Ring, Back-Up |
2 |
22030453- |
|||
22 |
B-Q020510-00005 |
1 |
专用 O 形圈 20.7×3.4 .O-Ring |
2 |
22030453- |

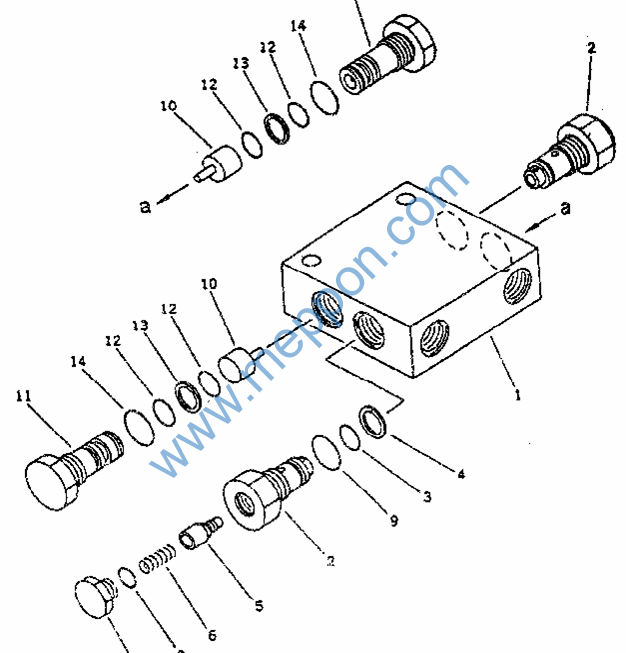

FIG NO. 6243 双单向阀组 PILOT CHECK VALVE
FIG NO. 6243 双单向阀组 PILOT CHECK VALVE
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
190C.19A.21 |
1 |
双单向阀组 Valve Ass’Y, Pilot |
1 |
22030453- |
|||
1 |
190C.19A.21-1 190C.19A.21.1 |
1 1 |
阀体 单向阀 |
Body Valve Ass’ Y |
1 2 |
22030453- 22030453- |
|
2 |
190C.19A.21.1-2 |
1 |
阀套 |
Sleeve |
1 |
22030453- |
|
3 |
B-Q020710-00026 |
1 |
O 形圈 18×2.4 O-Ring |
1 |
22030453- |
||
4 |
B-Q020780-00003 |
1 |
挡圈 A18×14 Ring, Back-Up |
1 |
22030453- |
||
5 |
190C.19A.21.1-4 |
1 |
阀芯 |
Valve |
1 |
22030453- |
|
6 |
190C.19A.21.1-1 |
1 |
弹鑽 |
Spring |
1 |
22030453- |
|
7 |
190C.19A.21.1-3 |
1 |
螺堵 |
Plug |
1 |
22030453- |
|
8 |
B-Q020510-00001 |
1 |
专用 O 形圈 10.9×2.3 O-Ring |
1 |
22030453- |
||
9 |
B-Q020510-00005 |
1 |
专用 O 形圈 20.7×3.4 O-Ring |
1 |
22030453- |
||
10 |
190C.19A.21-3 |
1 |
活塞 |
Piston |
2 |
22030453- |
|
11 |
190C.19A.21-2 |
1 |
螺堵 |
Plug |
2 |
22030453- |
|
12 |
B-Q020710-00026 |
1 |
O 形圈 18×2.4 O-Ring |
4 |
22030453- |
||
13 |
B-Q020780-00003 |
1 |
挡圈 A18×14 Ring, Back-Up |
2 |
22030453- |
||
14 |
B-Q020510-00005 |
1 |
专用 O 形圈 20.7×3.4 O-Ring |
2 |
22030453- |

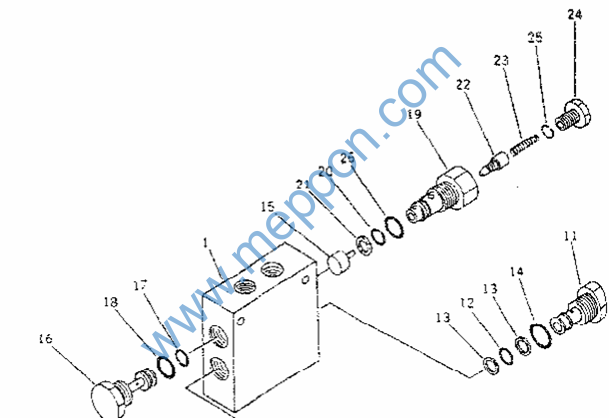

FIG NO. 6249 液控单向阀 PILOT CHECK VALVE
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
190C.32A.4 |
1 |
液控单向阀 Valve Ass’Y Pilot Check |
1 |
22030453- |
|||
1 |
190C.19A.28-3 |
1 |
阀体 |
Body |
22030453- |
||
2 |
190C.19A.28-6 |
1 |
锥阀芯 |
Valve |
1 |
22030453- |
|
3 |
190C.19A.28-5 |
1 |
导向套 |
Collar |
1 |
22030453- |
|
4 |
190C.19A.28-7 |
1 |
弹鑽 |
Spring |
1 |
22030453- |
|
5 |
190C.19A.28-1 |
1 |
阀套 |
Sleeve |
1 |
22030453- |
|
6 |
190C.19A.28-8 |
1 |
调节螺钉 |
Bolt |
1 |
22030453- |
|
7 |
B-Q020710-00018 |
1 |
O 形圈 14×2.4 O-Ring |
1 |
22030453- |
||
8 |
B-Q020780-00004 |
1 |
挡圈 A14×10 Ring, Back-Up |
1 |
22030453- |
||
9 |
190C.19A.28-9 |
1 |
螺母 |
Nut |
1 |
22030453- |
|
10 |
B-Q020510-00005 |
1 |
专用 O 形圈 20.7×3.4 O-Ring |
1 |
22030453- |
||
11 |
190C.19A.28-4 |
1 |
螺塞 |
Plug |
1 |
22030453- |
|
12 |
B-Q020710-00026 |
1 |
O 形圈 18×2.4 O-Ring |
1 |
22030453- |
||
13 |
B-Q020780-00003 |
1 |
挡圈 18×14 Ring, Back-Up |
2 |
22030453- |
||
14 |
B-Q020510-00005 |
1 |
专用 O 形圈 20.7×3.4 O-Ring |
1 |
22030453- |
||
15 |
190C.19A.21-3 |
1 |
活塞 |
Piston |
1 |
22030453- |
|
16 |
190C.32A.4-1 |
1 |
螺塞 |
Plug |
1 |
22030453- |
|
17 |
B-Q020710-00026 |
1 |
O 形圈 18×2.4 O-Ring |
1 |
22030453- |
||
18 |
B-Q020510-00005 190C.32A.4.1 |
1 1 |
专用 O 形圈 20.7×3.4 O-Ring 单向阀 Valve Ass’ Y |
1 1 |
22030453- 22030453- |
||
19 |
190C.19A.21.1-2 |
1 |
阀套 |
Sleeve |
1 |
22030453- |
|
20 |
B-Q020710-00026 |
1 |
O 形圈 18×2.4 O-Ring |
1 |
22030453- |
||
21 |
B-Q020780-00003 |
1 |
挡圈 A18×14 Ring, Back-Up |
1 |
22030453- |
||
22 |
190C.32A.4.1-1 |
1 |
阀芯 |
Valve |
1 |
22030453- |
|
23 |
190C.19A.21.1-1 |
1 |
弹鑽 |
Spring |
1 |
22030453- |
|
24 |
190C.19A.21.1-3 |
1 |
螺堵 |
Plug |
1 |
22030453- |
|
25 |
B-Q020510-00001 |
1 |
专用 O 形圈 10.9×2.3 O-Ring |
1 |
22030453- |
||
26 |
B-Q020510-00005 |
1 |
专用 O 形圈 20.7×3.4 O-Ring |
1 |
22030453- |
