SINOMACH CHANGLIN PY220C-5 motor grader parts catalog 24

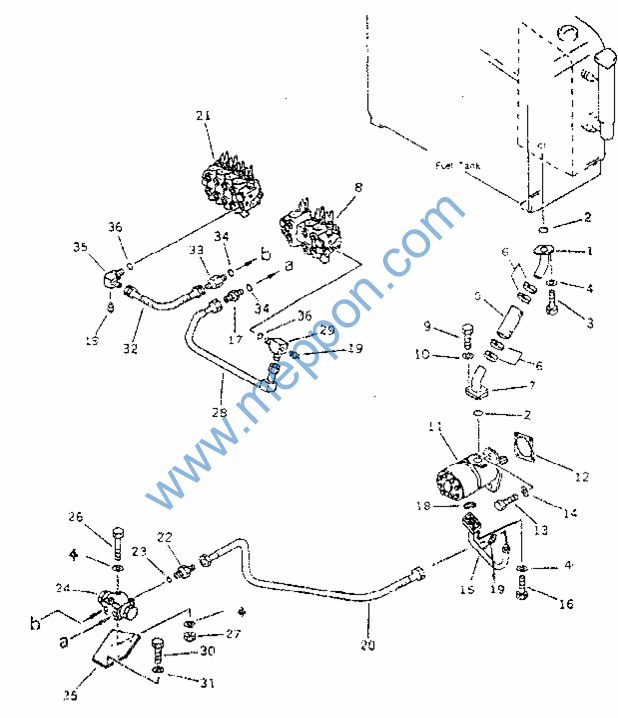

FIG NO.6401 液压管路(油箱至油泵至多路阀)
HYDRAULIC PIPING(TANK TO PUMP TO CONTROL VALVE)
FIG NO.6401 液压管路(油箱至油泵至多路阀)
HYDRAULIC PIPING(TANK TO PUMP TO CONTROL VALVE)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 Part |
称 Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
1 |
220C.14.1 |
1 |
油管 |
Tube |
· |
22030453- |
|
2 |
B-Q020710-00082 |
1 |
O 形圈 60×3.1 |
O-Ring |
2 |
22030453- |
|
3 |
B-G057830-00139 |
1 |
螺栓 M8×20 ZnD |
Bolt |
4 |
22030453- |
|
4 |
B-Q020490-00023 |
1 |
垫圈 8 |
Washer |
14 |
22030453- |
|
5 |
190C.14-1 |
1 |
φ45 波纹管 |
Hose |
1 |
22030453- |
|
6 |
B-J088770-00017 |
1 |
喉箍 d60 |
Clamp |
4 |
22030453- |
|
7 |
190C.14.3 |
1 |
油管 |
Tube |
1 |
22030453- |
|
8 |
W-07-00025 |
1 |
多路换向阀|5000-D281 |
Control Valve L.H |
1 |
22030453- |
|
9 |
B-G057830-00034 |
1 |
螺栓 M12×30 ZnD |
Bolt |
4 |
22030453- |
|
10 |
B-G000930-00003 |
1 |
垫圈 12 |
Washer |
8 |
22030453- |
|
11 |
W-01-00034 |
1 |
油泵|CBGJ2045/1025 |
Pump Ass’ Y |
1 |
22030453- |
|
12 |
190C.14-2 |
1 |
纸垫 |
Paper Pad |
1 |
22030453- |
|
13 |
B-G057830-00012 |
1 |
螺栓 M12×35 ZnD |
Bolt |
4 |
22030453- |
|
14 |
B-G00097B-00003 |
1 |
垫圈 12 |
Washer |
4 |
22030453- |
|
15 |
190C.14.4 |
1 |
油管 |
Tube |
1 |
22030453- |
|
16 |
B-G057830-00142 |
1 |
螺栓 M8×25 10.9 ZnD |
Bolt |
4 |
22030453- |
|
17 |
190C.14A-11 |
1 |
接头体 |
Nipple |
1 |
22030453- |
|
18 |
B-Q020710-00057 |
1 |
O 形圈 36×3.5 |
O-Ring |
1 |
22030453- |
|
19 |
B-Q020360-00002 |
1 |
锥形螺塞 AR1/8 |
Plug |
3 |
22030453- |
|
20 |
B-Q020280-00017 |
1 |
软管总成 19-850 |
Hose |
1 |
22030453- |
|
21 |
W-07-00024 |
1 |
多路换向阀|5000-D280 |
Control Valve L.H |
1 |
22030453- |
|
22 |
190C.14A-7 |
1 |
接头体 |
Nipple |
1 |
22030453- |
|
23 |
190C.14A-8 |
1 |
O 形圈 |
O-Ring |
1 |
22030453- |
|
24 |
190C.14A.11 |
1 |
分流阀 |
Valve Ass’ Y |
1 |
22030453- |
|
25 |
190C.14A-9 |
1 |
板 |
Plate |
1 |
22030453- |
|
26 |
B-G057820-00170 |
1 |
螺栓 M8×90 ZnD |
Bolt |
3 |
22030453- |
|
27 |
B-G061700-00036 |
1 |
螺母 M8 ZnD |
Nut |
3 |
22030453- |
|
28 |
190C.14A.12 |
1 |
油管 |
Tube |
1 |
22030453- |
|
29 |
190C.14A.10 |
1 |
接头体 |
Elbow |
1 |
22030453- |
|
30 |
B-G057830-00001 |
1 |
螺栓 M10×16 ZnD |
Bolt |
2 |
22030453- |
|
31 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
2 |
22030453- |
|
32 |
B-Q020280-00013 |
1 |
软管总成 16-330 |
Hose |
1 |
22030453- |
|
33 |
190C.14A-12 |
1 |
接头体 |
Nipple |
1 |
22030453- |
|
34 |
190C.14A-10 |
1 |
O 形圈 |
O-Ring |
2 |
22030453- |
|
35 |
190C.14A.4 |
1 |
接头体 |
Elbow |
1 |
22030453- |
|
36 |
190C.14A-1 |
1 |
O 形圈 |
O-Ring |
2 |
22030453- |

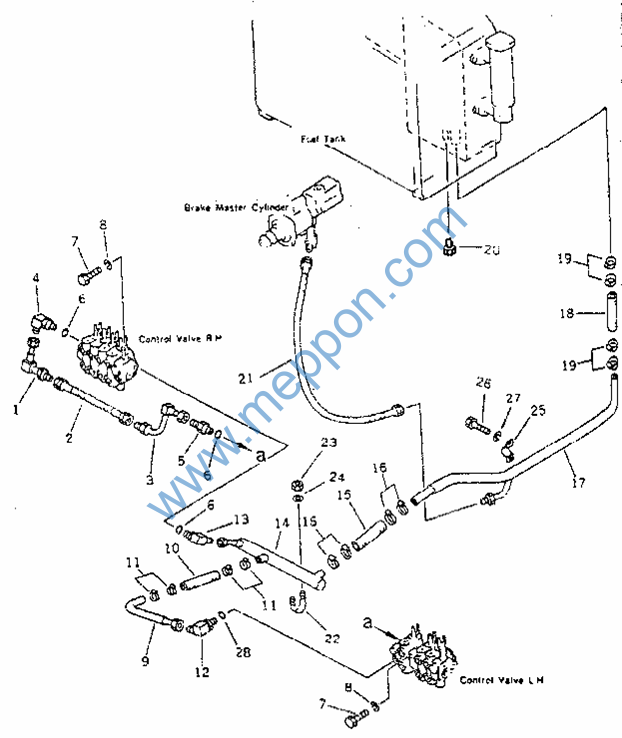

FIG NO.6403 液压管路(多路阀至油箱) HYDRAULIC PIPING(CONTROL VALVE TO TANK)
FIG NO.6403 液压管路(多路阀至油箱) HYDRAULIC PIPING(CONTROL VALVE TO TANK)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
||
1 |
190C.14A.3 |
1 |
油管 |
Tube |
1 |
22030453- |
||
2 |
B-Q020280-00014 |
1 |
软管总成 16-580 Hose |
1 |
22030453- |
|||
3 |
190C.14A.8 |
1 |
油管 |
Tube |
1 |
22030453- |
||
4 |
190C.14A.13 190C.14A-13 B-Q020510-00003 |
1 1 1 |
接头体 接头体 专用 O 形圈 16.7×3.4 |
Elbow Elbow O-Ring |
1 1 1 |
22030453- 22030453- 22030453- |
||
5 |
190C.14A.2 |
1 |
接头体 |
Elbow |
1 |
22030453- |
||
6 |
190C.14A-1 |
1 |
O 形圈 |
O-Ring |
3 |
22030453- |
||
7 |
B-G057830-00146 |
1 |
螺栓 M8×30 ZnD Bolt |
6 |
22030453- |
|||
8 |
B-Q020490-00023 |
1 |
垫圈 8 |
Washer |
6 |
22030453- |
||
9 |
190C.14A.7 |
1 |
油管 |
Tube |
1 |
22030453- |
||
10 |
190C.14A-2 |
1 |
胶管φ25×220 Hose |
1 |
22030453- |
|||
11 |
B-J088770-00015 |
1 |
喉箍 d40 |
Clamp |
4 |
22030453- |
||
12 |
190C.14A.9 |
1 |
接头体 |
Elbow |
1 |
22030453- |
||
13 |
190C.14A.5 |
1 |
接头体 |
Elbow |
1 |
22030453- |
||
14 |
190C.14A.6 |
1 |
油管 |
Tube |
1 |
22030453- |
||
15 |
190C.14A-5 |
1 |
胶管φ32×140 Hose |
1 |
22030453- |
|||
16 |
B-J088770-00016 |
1 |
喉箍 50 |
Clamp |
4 |
22030453- |
||
17 |
220C.14H.1 |
1 |
油管 |
Tube |
1 |
22030453- |
||
18 |
190C.14A-6 |
1 |
低压胶管 |
Hose |
1 |
22030453- |
||
19 |
B-J088770-00017 |
1 |
喉箍 d60 |
Clamp |
4 |
22030453- |
||
20 |
Z50B.14.21-5 |
1 |
螺塞 |
Plug |
1 |
22030453- |
||
21 |
B-Q020310-00005 |
1 |
软管总成 16-900 Hose |
1 |
22030453- |
|||
22 |
B-Q020120-00005 |
1 |
U 形管夹 A42 Clip |
1 |
22030453- |
|||
23 |
B-G061760-00001 |
1 |
螺母 M10×1.25 ZnD Nut |
2 |
22030453- |
|||
24 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
2 |
22030453- |
||
25 |
190C.14-3 |
1 |
管夹 |
Clamp |
1 |
22030453- |
||
26 |
B-G057830-00003 |
1 |
螺栓 M10×20 ZnD Bolt |
2 |
22030453- |
|||
27 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
2 |
22030453- |
||
28 |
190C.14A-3 |
1 |
O 形圈 |
O-Ring |
1 |
22030453- |

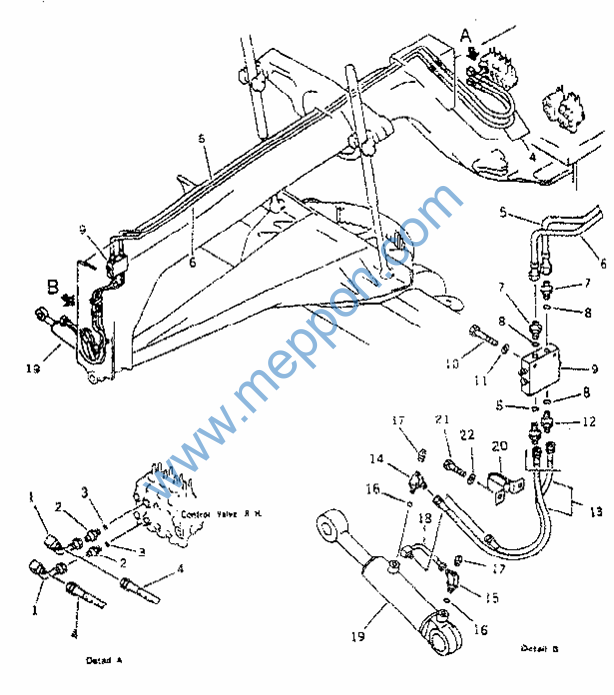

FIG NO.6421 液压管路(前轮倾斜管路) HYDRAULIC PIPING(LEANING CYLINDER LINE)
FIG NO.6421 液压管路(前轮倾斜管路) HYDRAULIC PIPING(LEANING CYLINDER LINE)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
190C.19A.7 |
1 |
油管 |
Tube |
2 |
22030453- |
|
2 |
190C.19A-1 |
1 |
接头体 |
Nipple |
2 |
22030453- |
|
3 |
190C.14A-1 |
1 |
O 形圈 |
O-Ring |
2 |
22030453- |
|
4 |
B-Q020300-00001 |
1 |
软管总成 10-1000 Hose |
2 |
22030453- |
||
5 |
190C.19E.8 |
1 |
油管 |
Tube |
1 |
22030453- |
|
6 |
190C.19E.1 |
1 |
油管 |
Tube |
1 |
22030453- |
|
7 |
190C.19A-10 |
1 |
接头体 |
Union |
2 |
22030453- |
|
8 |
B-Q020510-00003 |
1 |
O 形圈 16.7×3.4 O-Ring |
4 |
22030453- |
||
9 |
190C.19A.26 |
1 |
双单向阀组 Pilot Check Valve |
1 |
22030453- |
||
10 |
B-G057820-00165 |
1 |
螺栓 M8×60 ZnD Bolt |
2 |
22030453- |
||
11 |
B-Q020490-00023 |
1 |
垫圈 8 |
Washer |
2 |
22030453- |
|
12 |
190C.19A.18 |
1 |
接头体 |
Elbow |
2 |
22030453- |
|
13 |
B-Q020300-00002 |
1 |
软管总成 10-1100 Hose |
2 |
22030453- |
||
14 |
190C.19A.34 |
1 |
接头 |
Elbow |
1 |
22030453- |
|
15 |
190C.19A.35 |
1 |
接头 |
Elbow |
1 |
22030453- |
|
16 |
B-Q020510-00003 |
1 |
O 形圈 16.7×3.4 O-Ring |
2 |
22030453- |
||
17 |
B-Q020360-00002 |
1 |
螺塞 AR1/8 |
Plug |
2 |
22030453- |
|
18 |
190C.19A.20 |
1 |
油管 |
Tube |
1 |
22030453- |
|
19 |
190C.19A.25 |
1 |
前轮倾斜油缸 Leaning, Cylinder |
1 |
22030453- |
||
20 |
190C.19A.19 |
1 |
管夹 |
Clip |
1 |
22030453- |
|
21 |
B-G057830-00028 |
1 |
螺栓 M12×20 ZnD Bolt |
2 |
22030453- |
||
22 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
2 |
22030453- |
