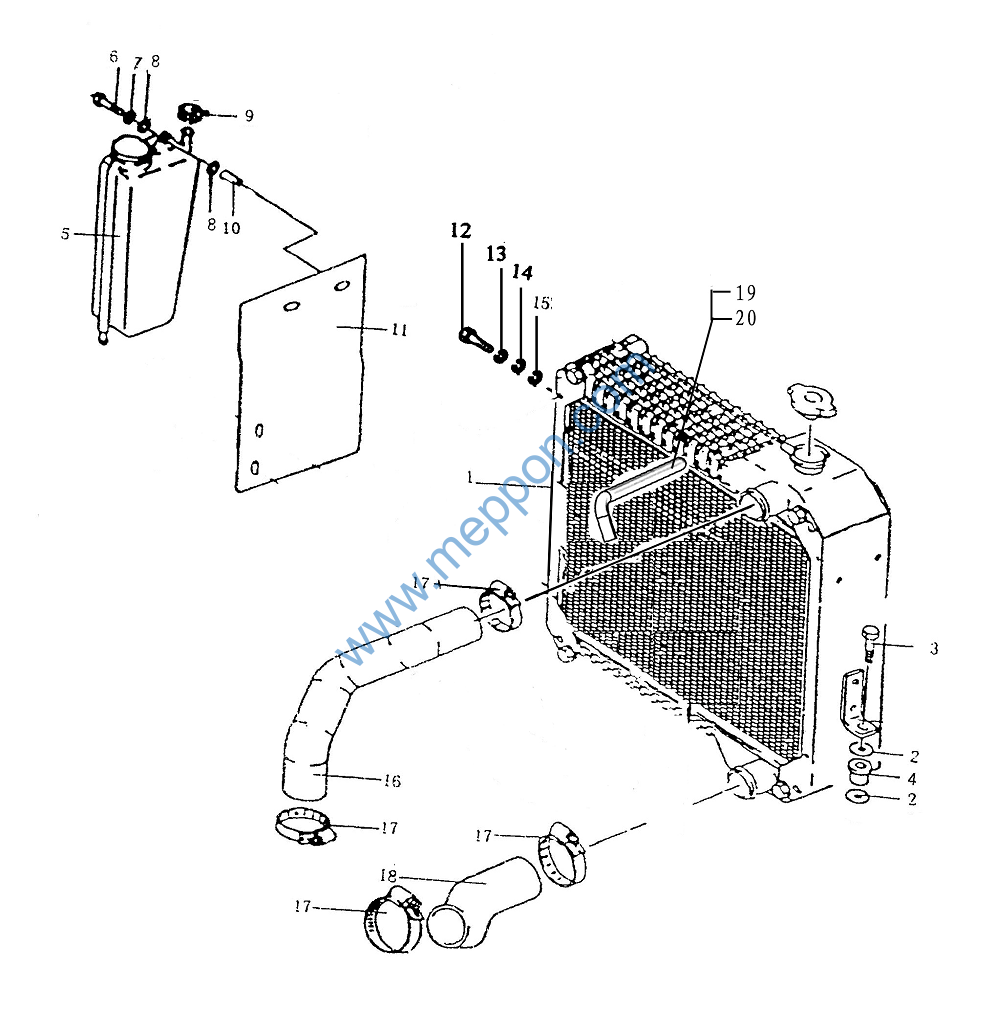

WZ30C.1B 发动机系统(一) Engine System(1)
WZ30C.1B 发动机系统(一) Engine System(1)
序号 Index |
零件代号 Part No. |
名 称 Description |
数量 Q’ty |
|
1 |
W-08-00097 |
水箱散热器总成 |
Radiator |
1 |
2 |
B-Q020490-00001 |
垫圈10 |
Washer |
4 |
3 |
B-G057820-00015 |
螺栓M10×50ZnD |
Bolt |
2 |
4 |
WZ30.1.1 |
水箱减振垫 |
Insulator |
2 |
5 |
WZ30.1.8 |
附水箱 |
Reservoir |
1 |
6 |
B-G057830-00139 |
螺栓M8×20ZnD |
Bolt |
2 |
7 |
B-G000930-00017 |
垫圈8 |
Washer |
4 |
8 |
B-G00097B-00023 |
垫圈8ZnD |
Washer |
4 |
9 |
B-G061700-00036 |
螺母M8ZnD |
Nut |
4 |
10 |
WZ30.1-14 |
垫 |
Spacer |
2 |
11 |
WZ30.1-4 |
支架 |
Bracket |
1 |
12 |
B-G057830-00006 |
螺栓M10x25ZnD |
Bolt |
2 |
13 |
B-G00097B-00002 |
垫圈10ZnD |
Washer |
2 |
14 |
B-G000930-00001 |
垫圈10 |
Washer |
2 |
15 |
WZ30.1-1 |
垫 |
Plat |
2 |
16 |
WZ30C.1B-1 |
柴油机出水管 |
Hose |
1 |
17 |
B-J088700-00019 |
喉箍d80 |
Clamp |
4 |
18 |
WZ30C.1B-3 |
柴油机进水接管 |
Hose |
1 |
19 |
WZ30C.1B-6 |
排气管Φ8×1000 |
Pipe |
1 |
20 |
B-J088700-000215 |
喉箍d12 |
Clamp |
2 |

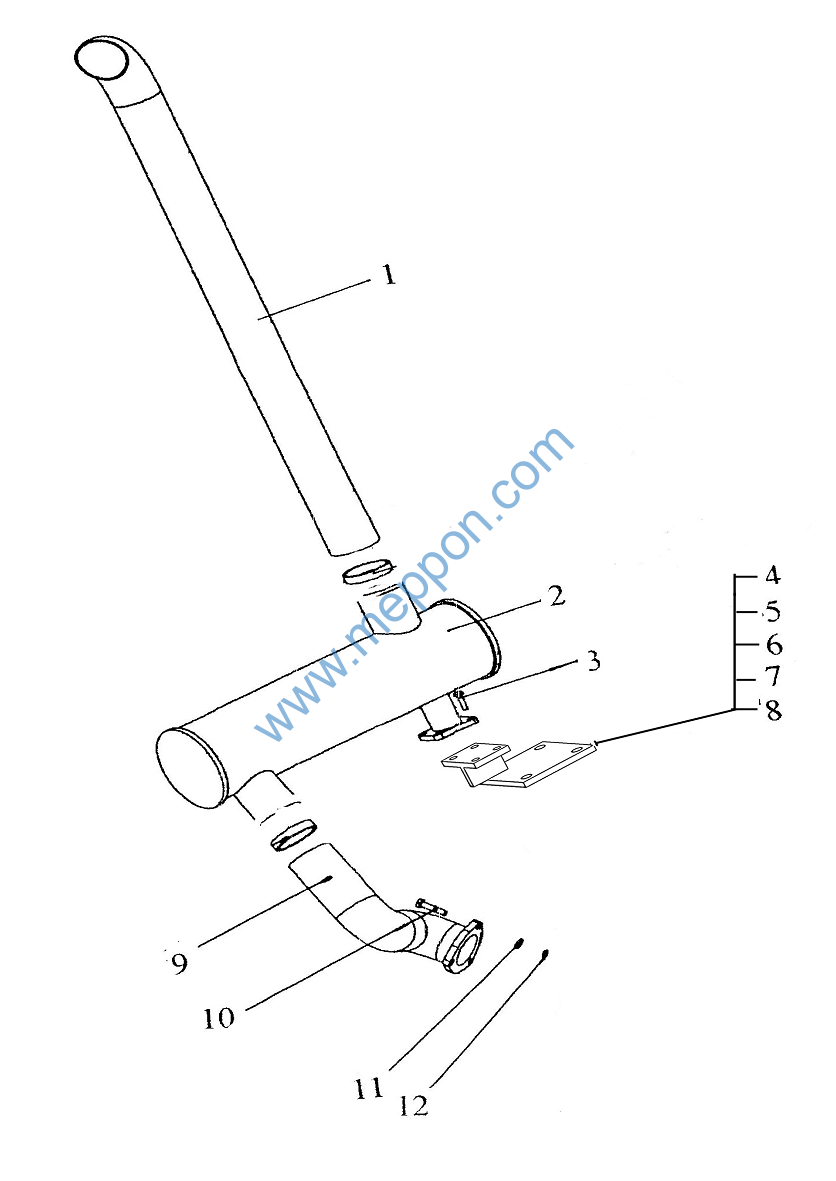

WZ30C.1B 发动机系统(二) Engine System(2)
WZ30C.1B 发动机系统(二) Engine System(2)
序号 Index |
零件代号 Part No. |
名 称 Description |
数量 Q’ty |
|
1 |
W-02-00053 |
排气尾管 |
Pipe,Exhast |
1 |
2 |
W-02-00133 |
消声器 |
Muffler |
1 |
3 |
B-G057830-00146 |
螺栓M8×30ZnD |
Bolt |
4 |
4 |
WZ30C.1B.5 |
消声器支架 |
Bracket |
1 |
5 |
B-Q020490-00003 |
垫圈12 |
Washer |
4 |
6 |
B-G061700-00007 |
螺母M12ZnD |
Nut |
4 |
7 |
B-Q020490-00023 |
垫圈8 |
Washer |
4 |
8 |
B-G061700-00036 |
螺母M8ZnD |
nut |
4 |
9 |
WZ30C.1B-2 |
排气接管 |
Pipe |
1 |
10 |
B-G057830-00146 |
螺栓M8×30ZnD |
Bolt |
4 |
11 |
B-G00097B-00023 |
垫圈8ZnD |
Washer |
4 |
12 |
B-G000930-00017 |
垫圈8 |
Washer |
4 |

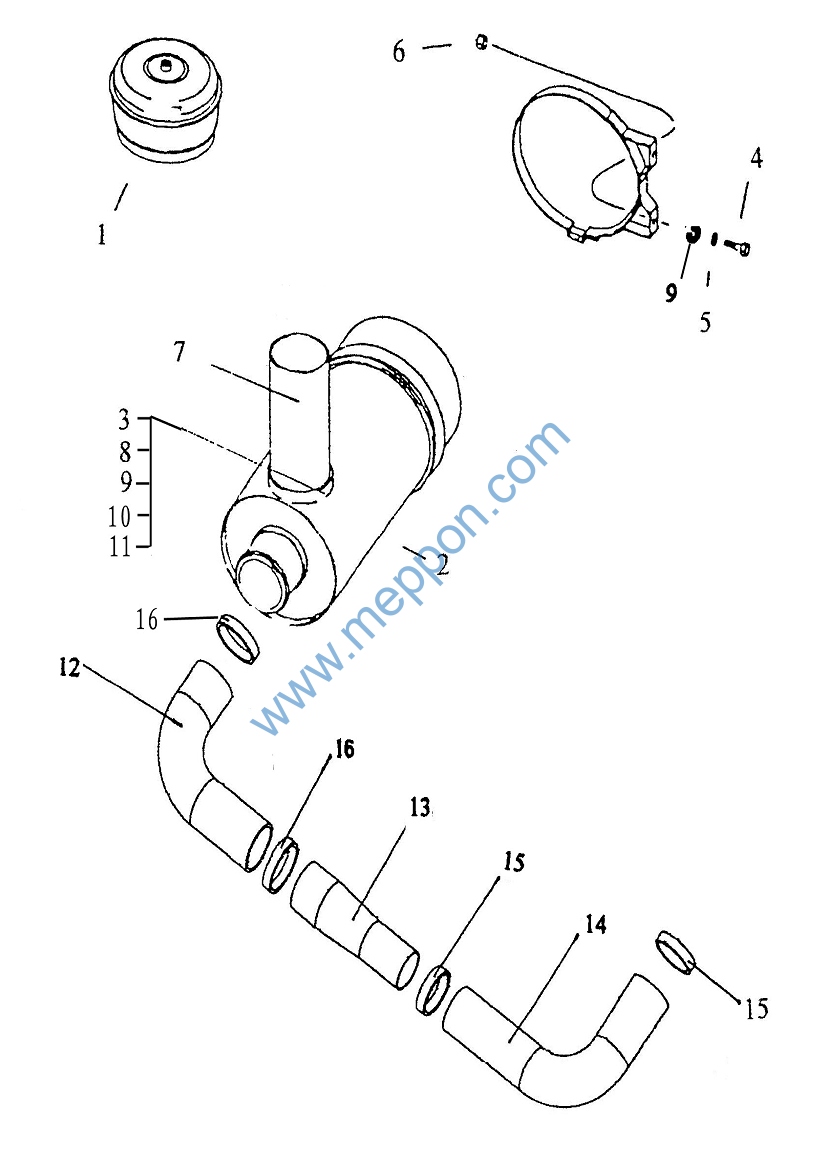

WZ30C.1B 发动机系统(三) Engine System(3)
WZ30C.1B 发动机系统(三) Engine System(3)
序号 Index |
零件代号 Part No. |
名 称 Description |
数量 Q’ty |
|
1 |
W-02-00115 |
预滤器 |
Cap |
1 |
2 |
W-02-00042 |
空滤器总成 |
Air Filter |
1 |
3 |
WZ30.1-5 |
卡箍 |
Clamp |
1 |
4 |
B-G057830-00006 |
螺栓M10×25ZnD |
Bolt |
2 |
5 |
B-G00097B-00002 |
垫圈10ZnD |
Washer |
2 |
6 |
B-G061700-00003 |
螺母M10ZnD |
Nut |
2 |
7 |
WZ30.1B.6 |
接管 |
Pipe |
1 |
8 |
B-G00097B-00002 |
垫圈10ZnD |
Washer |
1 |
9 |
B-G000930-00001 |
垫圈10 |
Washer |
3 |
10 |
B-G057830-00010 |
螺拴M10×30ZnD |
Bolt |
1 |
11 |
B-G061700-00003 |
螺母M10ZnD |
nut |
1 |
12 |
WZ30C.1B-4 |
进气胶管 |
Hose |
1 |
13 |
WZ30C.1B.7 |
接管 |
Joint pipe |
1 |
14 |
WZ30C.1B-5 |
进气胶管 |
Hose |
1 |
15 |
B-J088700-00019 |
喉箍d80 |
Clamp |
2 |
16 |
B-J088700-00004 |
喉箍d120 |
Clamp |
2 |
