SINOMACH CHANGLIN WZ30-25C backhoe loader parts catalog 05
WZ30C.4E 变速器系统（一）（两驱）
Transmission Ass’y（1）（2WD）
|
序号 Index |
零件代号 Part No. |
名 称 Description |
数量 Q’ty |
|
|
1 |
WZ30.4.1.1 |
油尺座 |
Dipstick Seat |
1 |
|
2 |
WZ30.4.1.2 |
油尺 |
Dipstick |
1 |
|
3 |
B-Q020710-00040 |
O形圈24×2.4 |
O-Ring |
1 |
|
4 |
B-G057820-00074 |
螺栓M16×130ZnD |
Bolt |
2 |
|
5 |
WZ30.4.1-1 |
接头 |
Joint |
1 |
|
6 |
WZ30.4-3 |
垫圈 |
Washer |
6 |
|
7 |
Z30.1.2-1 |
减震垫 |
Spacer |
2 |
|
8 |
WZ30.4.3 |
左支板 |
Left Bracket |
1 |
|
9 |
B-G00097B-00004 |
垫圈12ZnD |
Spacer |
8 |
|
10 |
B-G057830-00037 |
螺栓M12×35ZnD |
Bolt |
7 |
|
11 |
B-G000930-00003 |
垫圈12 |
Washer |
7 |
|
12 |
Z30.1.2.1 |
减震垫 |
Spacer |
2 |
|
13 |
B-G061700-00014 |
螺母M16ZnD |
Nut |
2 |
|
14 |
B-G061720-00004 |
螺母M16ZnD |
Nut |
2 |
|
15 |
W-03-00134 |
液力变速器 |
Transmission |
1 |
|
16 |
WZ30.4.8 |
接头 |
Joint |
2 |
|
17 |
WZ30C.4B-1 |
散热器到变速箱油管φ16×2050 |
Pipe |
1 |
|
18 |
WZ30.4.4 |
右支板 |
Right Bracket |
1 |
|
19 |
WZ30.4-4 |
线夹 |
Clip |
1 |
|
20 |
WZ30C.4B-2 |
变速箱到散热器油管φ16×1410 |
Pipe |
1 |
|
21 |
B-G057830-00180 |
螺栓M10×80ZnD |
Bolt |
10 |
|
22 |
B-G057830-00030 |
螺栓M12×25ZnD |
Bolt |
1 |
|
23 |
B-G057830-00001 |
螺栓M10×16ZnD |
Bolt |
6 |
|
24 |
B-G000930-00001 |
垫圈10 |
Washer |
22 |
|
25 |
B-G009000-00001 |
螺柱M10×30-10.9ZnD |
Stud |
4 |
|
26 |
W300 |
液力变矩器 |
Converter |
1 |
|
27 |
连接板 (液力变矩器带) |
Plate |
1 |
|
|
28 |
B-G00097B-00002 |
垫圈10ZnD |
Washer |
4 |
WZ30C.4E 变速器系统（一）（两驱）
Transmission Ass’y（1）（2WD）
|
序号 Index |
零件代号 Part No. |
名 称 Description |
数量 Q’ty |
|
|
29 |
B-G061700-00003 |
螺母M10ZnD |
Nut |
6 |
|
30 |
B-G008980-00021 |
螺柱M10×85ZnD |
Stud |
2 |
WZ30C.4E 变速器系统（二）（两驱）
Transmission Ass’y（2）（2WD）

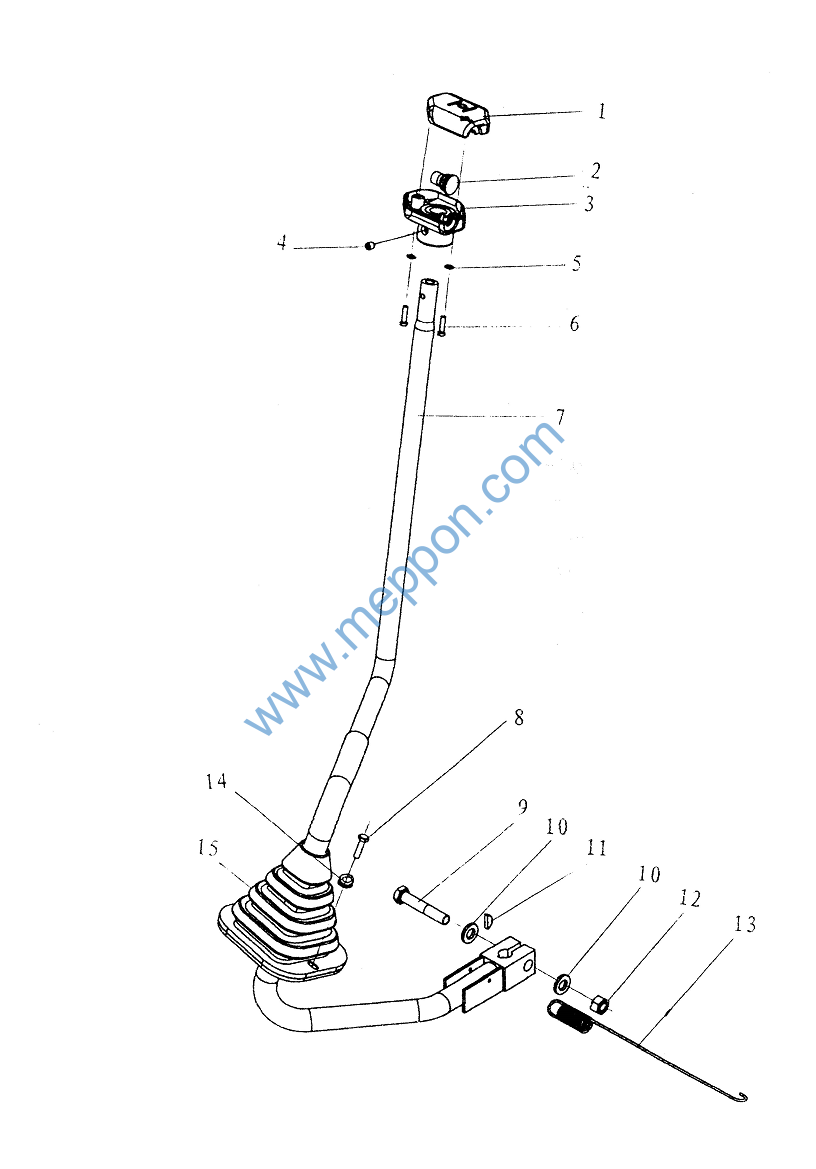

WZ30C.4E 变速器系统（二）（两驱）
Transmission Ass’y（2）（2WD）
|
序号 Index |
零件代号 Part No. |
名 称 Description |
数量 Q’ty |
|
|
1 |
WZ30.4.6 |
手柄上盖 |
Upper knob |
1 |
|
2 |
LA42(B)-11/R |
按钮开关 |
Switch |
1 |
|
3 |
WZ30.4.7 |
手柄下盖 |
Lower Knob |
1 |
|
4 |
B-G000790-00002 |
螺钉M8×10ZnD |
Screw |
1 |
|
5 |
B-G00862A-00003 |
垫圈5 |
Washer |
2 |
|
6 |
B-G000650-00003 |
螺钉M5×20ZnD |
Screw |
2 |
|
7 |
WZ30C.4B.1 |
档位操纵杆 |
Shift Lever |
1 |
|
8 |
B-G057830-00132 |
螺栓M6×25ZnD |
Bolt |
1 |
|
9 |
B-G057820-00048 |
螺栓M12×65ZnD |
Bolt |
1 |
|
10 |
B-G00097B-00004 |
垫圈12ZnD |
Washer |
2 |
|
11 |
WZ30.4-5 |
半圆键 |
Key |
1 |
|
12 |
B-G008890-00002 |
螺母M12ZnD |
Nut |
1 |
|
13 |
WZ30.4-6 |
档位操纵杆拉簧 |
Spring |
1 |
|
14 |
B-G00097B-00021 |
垫圈6ZnD |
Washer |
1 |
|
15 |
WZ30.4.5 |
操纵杆护套 |
Boot |
1 |
WZ30C.5B 前传动轴（四驱）
Front Drive Shaft（4WD）

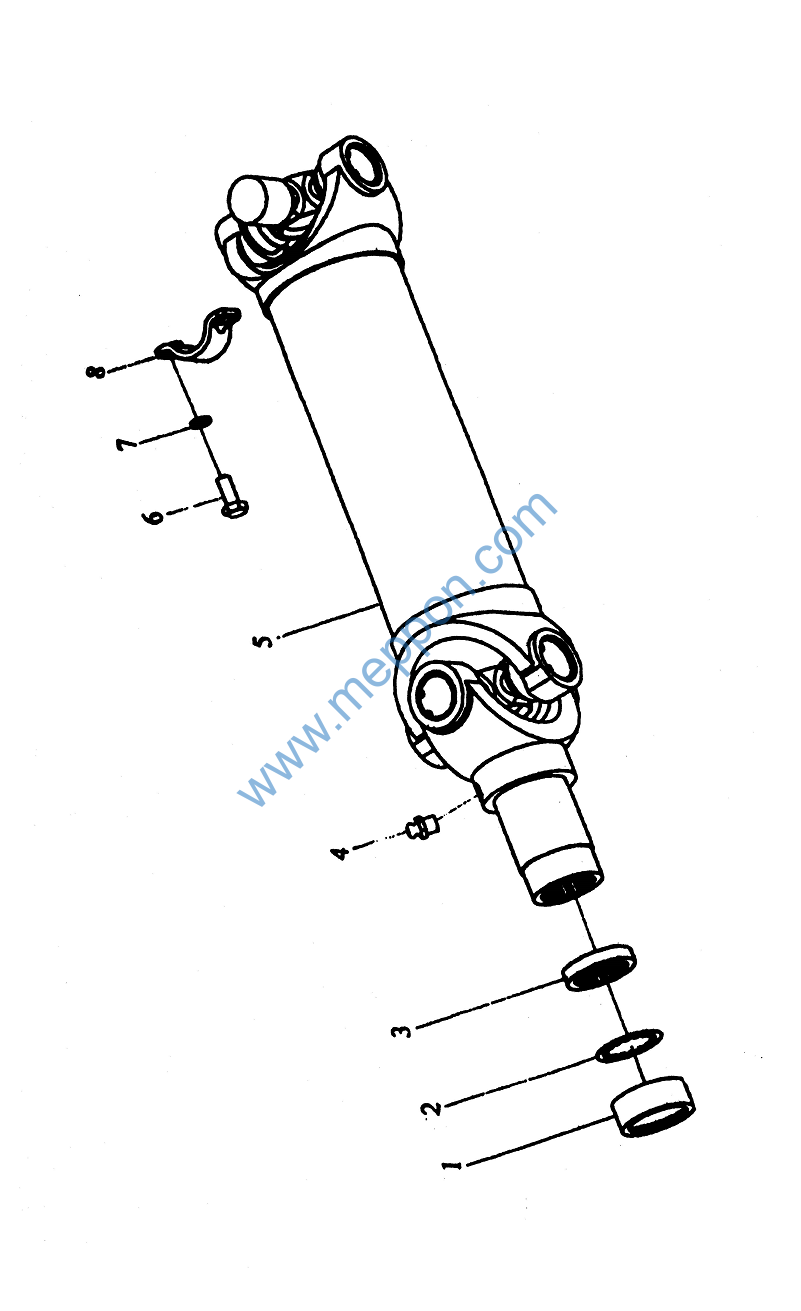

WZ30C.5B 前传动轴（四驱）
Front Drive Shaft（4WD）
|
序号 Index |
零件代号 Part No. |
名 称 Description |
数量 Q’ty |
|
|
1 |
WZ30.7-1 |
螺纹套 |
Thread Cover |
1 |
|
2 |
WZ30.7-2 |
垫片 |
Washer |
1 |
|
3 |
WZ30.7-3 |
密封圈 |
Ring |
1 |
|
4 |
B-J07940A-00001 |
油杯M10×1 |
Grease Fitting |
1 |
|
5 |
WZ30C.5B.1 |
传动轴 |
Drive Shaft |
1 |
|
6 |
WZ30.7-5 |
螺栓 |
Bolt |
4 |
|
7 |
B-G000930-00017 |
垫圈8 |
Washer |
4 |
|
8 |
WZ30.7-4 |
连接片 |
Joint Plate |
2 |
