SINOMACH CHANGLIN WZ30-25C backhoe loader parts catalog 24
WZ30.24.20 装载举升油缸 Loader Boom Cylinder
WZ30.24.20 装载举升油缸 Loader Boom Cylinder
序号 Index |
零件代号 Part No. |
名 称 Description |
数量 Q’ty |
|
1 |
H011-52000 |
活塞杆 |
Rod Ass’y |
1 |
2 |
5564-20450 |
防尘圈 |
Dust Wiper |
1 |
3 |
5556-04500 |
密封圈 |
Retain ring |
1 |
4 |
5516-04530 |
支承环 |
Du Bush |
1 |
5 |
H011-83000 |
导向套 |
Gland |
1 |
6 |
5567-20453 |
挡圈 |
Back Up Ring |
1 |
7 |
5563-20451 |
活塞杆密封圈 |
Rod Seal |
1 |
8 |
5511-22080 |
O形圈 |
O-Ring |
1 |
9 |
5513-22075 |
挡圈 |
Back Up Ring |
1 |
10 |
5511-22075 |
O形圈 |
O-Ring |
1 |
11 |
H011-54000 |
活塞 |
Piston |
1 |
12 |
5511-22045 |
O形圈 |
O-Ring |
1 |
13 |
5562-20800 |
活塞密封圈 |
Piston Seal |
1 |
14 |
5565-20800 |
支撑环 |
Wear Ring |
1 |
15 |
5023-10810 |
锁紧螺丝 |
Set Screw |
1 |
16 |
5186-00032 |
钢珠 |
Steel Ball |
1 |
17 |
H011-51000 |
缸筒 |
Tube Ass’y |
1 |

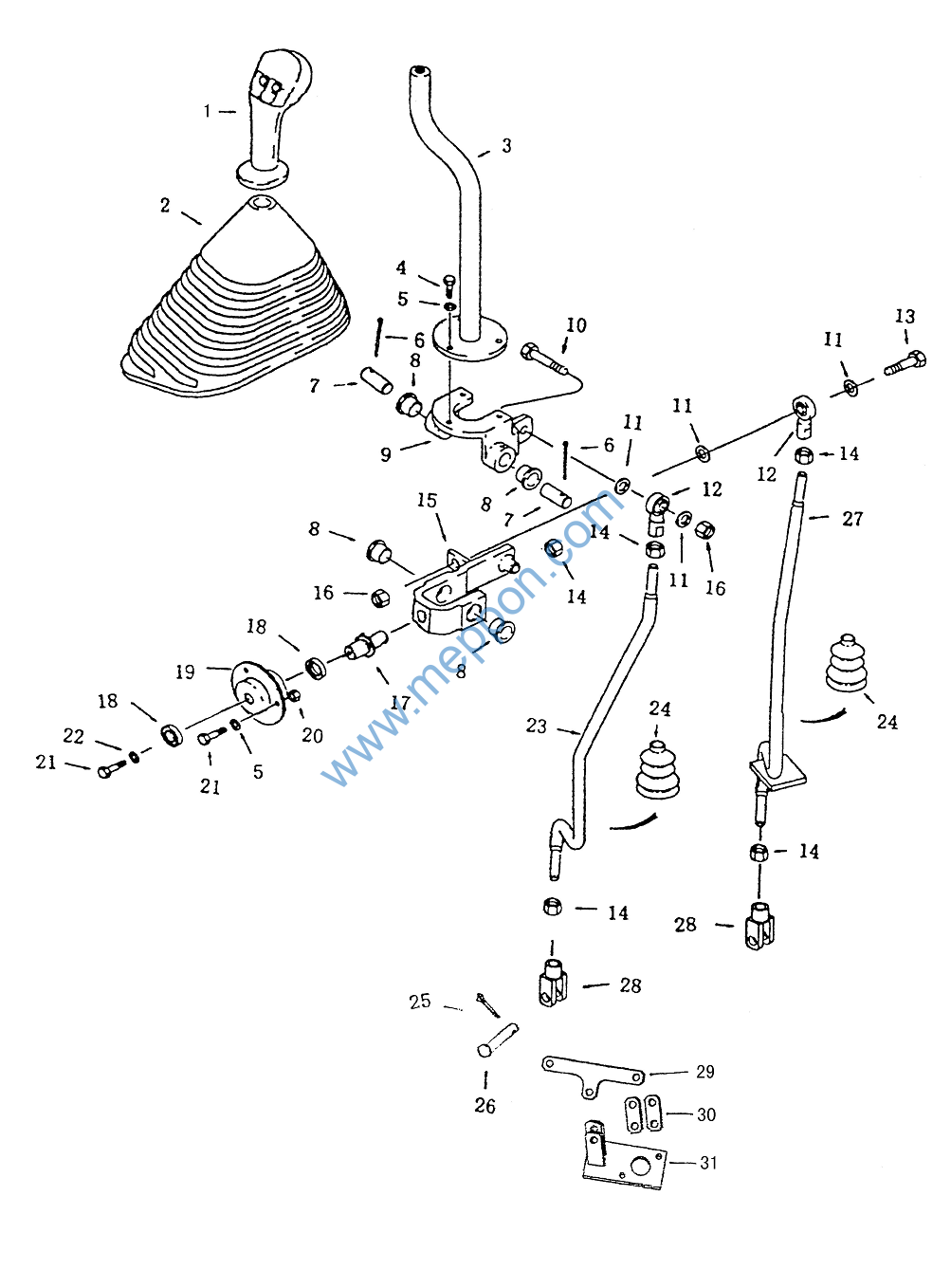

WZ30C.24.1 装载操纵 Loader Control
WZ30C.24.1 装载操纵 Loader Control
序号 Index |
零件代号 Part No. |
名 称 Description |
数量 Q’ty |
|
1 |
W-12-00054 |
手柄 |
Handle |
1 |
2 |
WZ30.24.3.1-2 |
橡皮套 |
Rubber knot |
1 |
3 |
WZ30.24.3.1-1 |
操纵杆 |
Control rod |
1 |
4 |
B-G057830-00130 |
螺栓M6×16ZnD |
Bolt |
4 |
5 |
B-G00097B-00021 |
垫圈 6 |
Washer |
6 |
6 |
B-G000910-00036 |
销3.2×60ZnD |
Pin |
2 |
7 |
WZ30.24.3-4 |
销轴 |
Pin |
2 |
8 |
WZ30.24.3-5 |
垫圈套 |
Washer sleeve |
4 |
9 |
WZ30.24.3-3 |
支架 |
Support |
1 |
10 |
B-G057820-00012 |
螺栓M10×45ZnD |
Bolt |
1 |
11 |
WZ30.23.10.1-8 |
垫圈 |
Washer |
4 |
12 |
W-12-00017 |
球铰接头 |
Joint rod |
2 |
13 |
B-G057830-00012 |
螺栓M10×35ZnD |
Bolt |
1 |
14 |
B-G061700-00003 |
螺母M10ZnD |
Nut |
5 |
15 |
WZ30.24.3-6 |
支架 |
Support |
1 |
16 |
B-G008890-00001 |
螺母M10ZnD |
Nut |
3 |
17 |
WZ30.23.10-1 |
接头 |
Joint |
1 |
18 |
B-G002780-00001 |
滚动轴承80103 |
Bearing |
2 |
19 |
WZ30.23.10-9 |
轴承座 |
Bearing seat |
1 |
20 |
B-G061700-00034 |
螺母M6ZnD |
Nut |
5 |
21 |
B-G057830-00131 |
螺栓M6×20ZnD |
Bolt |
5 |
22 |
WZ30.23.10-2 |
垫圈 |
Washer |
1 |
23 |
WZ30C.24.1-3 |
动臂拉杆 |
Lift control rod |
1 |
24 |
WZ30.24.3-1 |
橡皮套 |
Rubber knot |
2 |
25 |
B-G000910-00027 |
销3.2×20ZnD |
Pin |
5 |
26 |
B-G008820-00044 |
销轴B8×30 |
Pin |
5 |
27 |
WZ30C.24B.1.1 |
翻斗拉杆 |
Bucket control rod |
1 |
28 |
WZ30C.24.1-1 |
拨叉 |
Jaw |
2 |
WZ30C.24.1 装载操纵 Loader Control
序号 Index |
零件代号 Part No. |
名 称 Description |
数量 Q’ty |
|
29 |
WZ30C.24.1-2 |
板 |
Plate |
1 |
30 |
WZ30C.24.1-4 |
板 |
Plate |
2 |
31 |
WZ30C.24.1.2 |
板 |
Plate |
1 |
