SINOMACH CHANGLIN ZL30H wheel loader parts catalog with CUMMINS engine 05
Z30E.3 主传动轴 Main Drive Shaft
序号 |
零 件 代 号 |
名 |
称 |
数量 |
|
NO. |
Part No. |
Part |
Name |
Q‘ty |
|
1 |
B-507940B-00001 |
M10×1 45 |
Grease |
cup |
4 |
2 |
Z30.3B-1 |
套管叉 |
Fork |
2 |
|
3 |
EQ140 |
十字轴总成 |
Spider |
ass‘y |
2 |
4 |
Z30.3B-2 |
突缘叉 |
Fork |
2 |
|
5 |
GB889-86 |
螺母 M14×1.5 ZnD |
Nut |
4 |
|
6 |
GB93-87 |
垫圈 14 |
Washer |
4 |
|
7 |
GB5785-1986 |
螺栓 M14×1.5×130 ZnD |
Bolt |
4 |
|
8 |
Z30E.3-1 |
法兰 |
Flange |
1 |

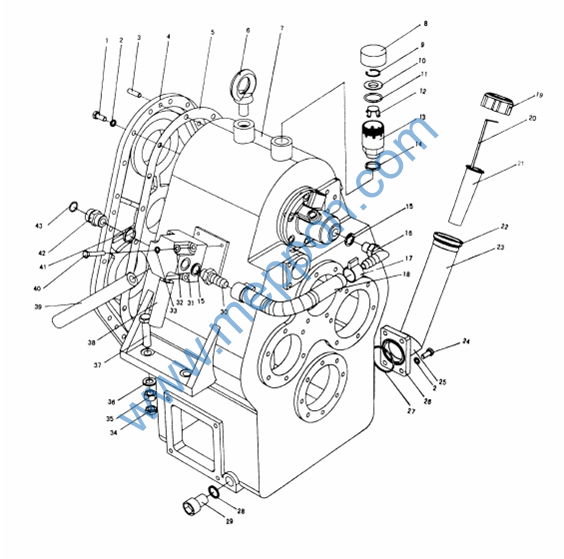

Z30H.4 变速箱体及附件 Transmission and Accessories
Z30H.4 变速箱体及附件 Transmission and Accessories
序号 |
零 件 代 号 |
名 |
称 |
数量 |
NO. |
Part No. |
Part |
Name |
Q‘ty |
1 |
B-G057830-00010 |
螺栓 M10×30 ZnD |
Bolt |
24 |
2 |
B-G000930-00001 |
垫圈 10 |
Washer |
28 |
3 |
B-G001180-00001 |
销 A10×35 |
Pin |
2 |
4 |
Z30E.4-5 |
箱盖 |
Cover |
1 |
5 |
Z30E.4-4 |
纸垫 |
Paper pad |
1 |
6 |
B-G008250-00003 |
吊环螺钉 M20 ZnD |
Screw |
1 |
7 |
Z30E.4-1 |
箱体 |
Case |
1 |
8 |
Z30.4.16-3 |
外盖 |
Cover |
1 |
9 |
B-G00895A-00001 |
挡圈 40 |
Snap ring |
1 |
10 |
Z30.4.16.1 |
过滤盘 |
Filter plate |
1 |
11 |
B-Q020710-00064 |
O 形密封圈 40×3.5 |
O-ring |
1 |
12 |
Z30.4.16-2 |
杯盖 |
Cover |
1 |
13 |
Z30.4.16-1 |
通气杯 |
Aerating cup |
1 |
14 |
B-J010020-00010 |
垫圈 30 |
Washer |
1 |
15 |
B-J010020-00006 |
垫圈 20 |
Washer |
6 |
16 |
Z50B.4.15.1 |
直角管接头 |
Elbow |
3 |
17 |
B-J088700-00014 |
喉箍 d32 |
Clip |
6 |
18 |
Z30E.4.14-2 |
输油胶管Φ16×390 |
Hose |
1 |
19 |
Z30E.4.12-6 |
盖 |
Cover |
1 |
20 |
Z30E.4.12-2 |
油尺 |
Oil gauge |
1 |
21 |
Z30E.4.12.7 |
垫 |
Plate |
1 |
22 |
Z30E.4.12-1 |
接头 |
Joint |
1 |
23 |
Z30E.4.12-4 |
钢管 60×3.5 |
Steel pipe |
1 |
24 |
B-G057830-00010 |
螺栓 M10×30 ZnD |
Bolt |
4 |
25 |
Z30E.4.12-5 |
钢管 60×3.5 |
Pipe |
1 |
26 |
Z30E.4.12-3 |
法兰 |
Flange |
1 |
27 |
B-Q020710-00091 |
O 形密封圈 70×3.1 |
O-ring |
1 |
28 |
B-J010020-00008 |
垫圈 24 |
Washer |
1 |
Z30H.4 变速箱体及附件 Transmission and Accessories
Z30H.4 变速箱体及附件 Transmission and Accessories
序号 |
零 件 代 号 |
名 |
称 |
数量 |
NO. |
Part No. |
Part |
Name |
Q‘ty |
29 |
B-J010010-00005 |
螺塞 M24×1.5 ZnD |
Plug |
1 |
30 |
Z30.4.17-3 |
接头 |
Joint |
3 |
31 |
Z30E.4.14-1 |
冷却油分流器 |
Diverter |
1 |
32 |
B-G00097B-00023 |
垫圈 8ZnD |
Washer |
3 |
33 |
B-G000930-00017 |
垫圈 8 |
Washer |
3 |
34 |
B-G061720-00004 |
螺母 M16 ZnD |
Nut |
4 |
35 |
B-G061700-00014 |
螺母 M16 ZnD |
Nut |
4 |
36 |
B-G00097B-00008 |
垫圈 16 |
Washer |
4 |
37 |
B-G057820-00087 |
螺栓 M16×70 ZnD |
Bolt |
4 |
38 |
Z30E.4.14-4 |
输油胶管Φ16×670 |
Hose |
1 |
39 |
Z30E.4.14-3 |
输油胶管Φ16×700 |
Hose |
1 |
40 |
B-G057830-00151 |
螺栓 M8×50 ZnD |
Bolt |
3 |
41 |
B-J010020-00009 |
垫圈 27 |
Washer |
1 |
42 |
Z30.2M.4-1 |
接头 |
Joint |
1 |
43 |
B-Q020710-00040 |
O 形密封圈 24×2.4 |
O-ring |
1 |

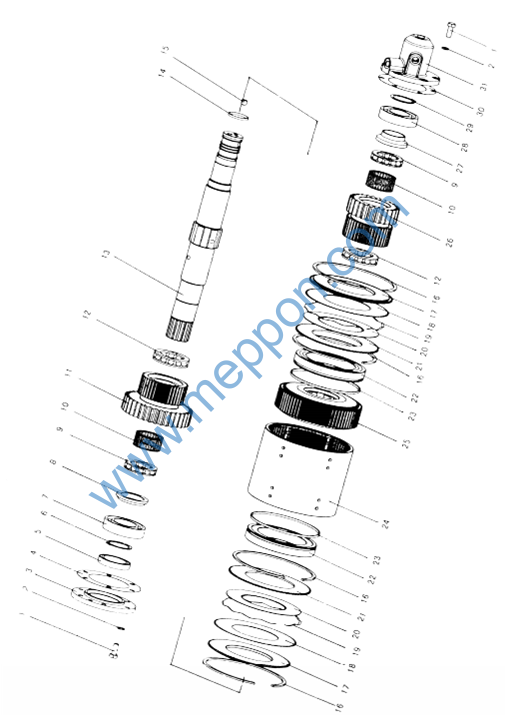

Z30H.4.1 前进/倒退档轴总成 Forward and Reverse Gear Ass‘y
