SINOMACH CHANGLIN ZL30H wheel loader parts catalog with CUMMINS engine 12
序号 |
零 件 代 号 |
名 |
称 |
数量 |
NO. |
Part No. |
Part |
Name |
Q‘ty |
1 |
Z30B.2 |
突缘叉 |
Fork |
1 |
2 |
EQ140 |
十字轴总成 0 |
Cross axle ass‘y |
2 |
3 |
B-J07940B-00001 |
45 M10×1 |
Grease cup |
3 |
4 |
Z30.7B-2 |
万向节叉 |
Fork |
2 |
5 |
Z30E.7-1 |
套 |
Sleeve |
1 |
6 |
Z30.7B-1 |
套管叉 |
Fork |
1 |
7 |
B-G008890-00005 |
螺母 M14×1.5 ZnD |
Nut |
4 |
8 |
B-G000930-00005 |
垫圈 14 |
Washer |
4 |
9 |
B-G057860-00019 |
螺栓 M14×1.5×45 ZnD |
Bolt |
4 |

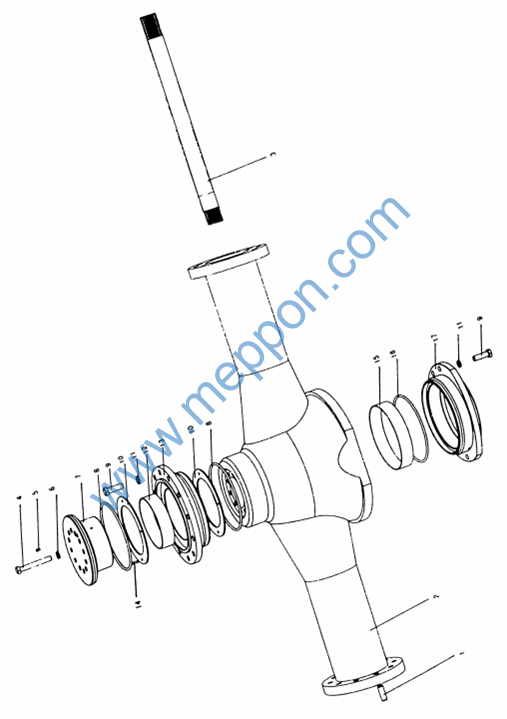

Z30H.8 后 桥( Ⅰ ) Rear Axle ( Ⅰ )
Z30H.8 后 桥( Ⅰ) Rear Axle ( Ⅰ)
序号 No. |
零 件 代 号 Part No. |
名 称 Part Name |
数量 Q’ty |
|
1 |
B-G001190-00008 |
销 A16x50 |
Pin |
2 |
2 |
Z30.8-1 |
后桥壳 |
Rear axle Case |
1 |
3 |
Z30.6E-2 |
半轴 |
Side shaft |
2 |
4 |
B-G057820-00060 |
螺栓 M14x100ZnD Bolt |
10 |
|
5 |
B-J07940A-00001 |
油杯 M10x1 Grease fitting |
1 |
|
6 |
B-G000930-00005 |
垫圈 14 |
Washer |
10 |
7 |
Z30.8-7 |
法兰 |
Flange |
1 |
8 |
B-Q020710-00034 |
O 形圈 220×5.7 O-ring |
2 |
|
9 |
B-G057830-00076 |
螺栓 M16x45ZnD Bolt |
20 |
|
10 |
Z30.8-5 |
铜片 |
Copper washer |
4 |
11 |
B-G000930-00006 |
垫圈 16 |
Washer |
20 |
12 |
Z30.8-4A |
衬套 |
Sleeve |
1 |
13 |
Z30.8-6A |
后支撑环 |
O-ring |
1 |
14 |
B-G001190-00021 |
销 A8x45 |
Pin |
2 |
15 |
Z30.8-3A |
衬套 |
Sleeve |
1 |
16 |
B-Q020710-00035 |
O 形圈 230×5.7 O-ring |
2 |
|
17 |
Z30.8-2A |
前支撑环 Front-back-up ring |
1 |
Z30H.8 后 桥( Ⅱ ) Rear Axle ( Ⅱ )
Z30H.8 后 桥(Ⅱ) Rear Axle (Ⅱ)
序号 No. |
零 件 代 号 Part No. |
名 Part |
称 Name |
数量 Q’ty |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21
22 23 24 25 26 27 28 |
Z30E.6-15 Z30E.6-16 Z30E.6-12 B-G003080-00001 Z30E.6-9 Z30E.6-8 B-G00894A-00016 Z30E.6-11 B-G003090-00002 Z30E.6-10 B-G001190-00004 Z30E.6-7A Z30E.6-6 B-G002970-00015 B-G09877A-00015 Z30E.6-5 Z30.6-6 Z30.6-5 B-G000930-00005 B-G057860-00014 Z30E.6-3A Z30E.6-4A Z30.6-30 Z30.6-19 Z30.6-18 B-G001190-00015 B-G001190-00007 Z30E.6-14 B-G001190-00014 Z30E.6-13 |
行星轮架盖板 垫 行星齿轮轴 钢球 10 行星轮架 垫 挡圈 48 行星齿轮垫片 滚针 5×49.8 行星齿轮 销 A12x30 内齿圈 轮壳 轴承 32021 油封 FB140x170x16 连接套 制动盘 止动垫片 垫圈 14 螺栓 M14x1.5×40-10.9 前桥左轮边支承轴 前桥右轮边支承轴 垫 调整垫 半轴定位堵 销 A5x25 销 A16x32 太阳齿轮 销 A5x10 太阳齿轮垫片 |
Cover Gasket Shaft Ball Planet carrier Gasket Washer Spacer Needle Planet gear Pin Gear ring Wheel hub Bearing Oil seal Sleeve Brake disk Check spacer Spacer Blot Supporting shaft (L) Supporting shaft (R) Gasket Shim Dowel Pin Pin Sun gear Pin Washer |
2 2 6 6 2 2 2 12 168 6 4 2 2 2 2 2 2 12 24 24 1 1 2 2 组 2 2 4 2 4 2 |
29 |
Z30H.8 后 桥( Ⅱ ) Rear Axle ( Ⅱ )
Z30H.8 后 桥(Ⅱ) Rear Axle (Ⅱ)
