Z30H.12B 车 架 Frame (二)
序号 |
零 件 代 号 |
名 |
称 |
数量 |
|
NO. |
Part No. |
Part |
Name |
Q‘ty |
|
57 |
B-Q020490-00003 |
垫圈 12 |
Washer |
8 |
|
58 |
B-J07940B-00001 |
油杯 45oM10×1 |
Grease fitting |
2 |
|
59 |
Z30.12C-4A |
调整垫片 |
Shim |
2 |
|
60 |
Z30.12C-4B |
调整垫片 |
Shim |
2 |

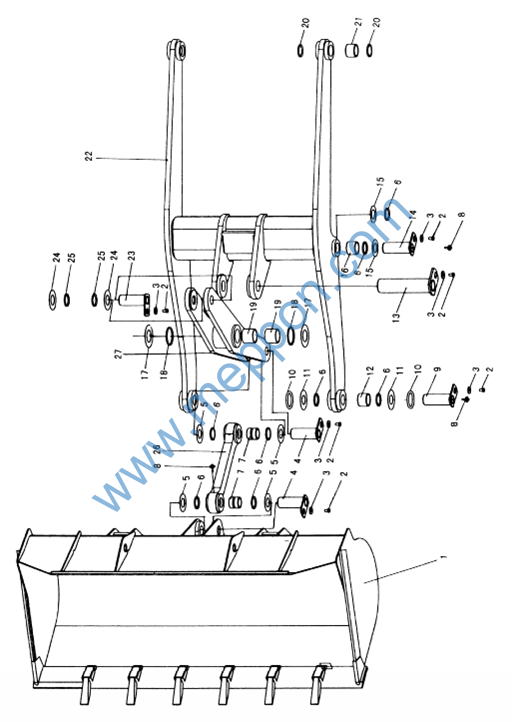

Z30E.13M 工作装置 Working Equipment
Z30E.13M 工作装置 Working Equipment
序号 |
零 件 代 号 |
名 |
称 |
数量 |
NO. |
Part No. |
Part |
Name |
Q‘ty |
1 |
Z30E.31R.G0 |
铲斗 |
Bucket |
1 |
2 |
B-G057830-00066 |
螺栓 M16×25 |
Bolt |
8 |
3 |
B-Q01201E-00004 |
垫圈 16 |
Washer |
8 |
4 |
B-Q01201F-00022 |
销轴组件 65×190B |
Shaft assembly |
2 |
5 |
Z30E.13-4 |
垫片 |
Pad |
4 |
6 |
B-Q01201B-00006 |
内防尘圈 80 |
Dust ring |
12 |
7 |
B-Q01201A-00009 |
轴套 65×70B |
Bushing |
2 |
8 |
B-J07940A-00001 |
油杯 M10×1 |
Grease fitting |
8 |
9 |
B-Q01201F-00021 |
销轴组件 65×190A |
Shaft assembly |
2 |
10 |
B-Q01201G-00001 |
外防尘圈 100 |
Out dust ring |
4 |
11 |
Z30E.13-5 |
垫片 |
Pad |
4 |
12 |
B-Q01201A-00008 |
轴套 65×70A |
Bushing |
2 |
13 |
B-Q01201F-00033 |
销轴组件 85×335B |
Shaft assembly |
1 |
14 |
B-Q01201F-00020 |
销轴组件 65×165A |
Shaft assembly |
2 |
15 |
Z30E.13-2 |
垫片 |
Pad |
4 |
16 |
B-Q01201A-00006 |
轴套 65×55A |
Bushing |
2 |
17 |
Z30E.13-1 |
垫片 |
Pad |
2 |
18 |
B-Q01201B-00001 |
内防尘圈 100 |
Dust ring |
2 |
19 |
Z30E.13.4-7 |
轴套 |
Bushing |
2 |
20 |
B-Q01201B-00008 |
内防尘圈 90 |
Dust ring |
4 |
21 |
B-Q01201A-00013 |
轴套 75×70A |
Bushing |
2 |
22 |
Z30E.13M.2 |
动臂 |
Lift arm |
1 |
23 |
B-Q01201F-00024 |
销轴组件 70×190B |
Shaft assembly |
1 |
24 |
Z30E.13-3 |
垫片 |
Pad |
2 |
25 |
B-Q01201B-00007 |
内防尘圈 85 |
Dust ring |
2 |
26 |
Z30E.13M.1 |
拉杆 |
Drag rod |
1 |
27 |
Z30E.13M.3 |
摇臂 |
Rocker arm |
1 |

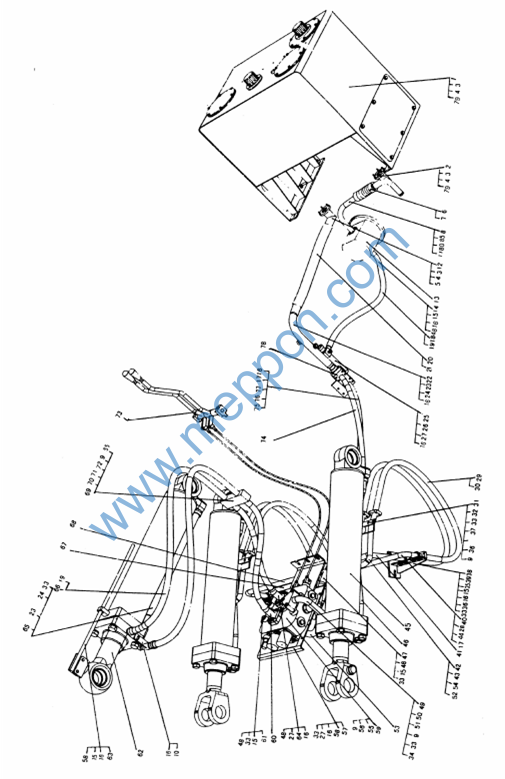

Z30H.14C 工作液压系统 Hydraulic System
Z30H.14C 工作液压系统 Hydraulic System
序号 |
零 件 代 号 |
名 称 |
数量 |
|
No. |
Part No. |
Description |
Q‘ty |
|
1 |
Z30H.14C.2 |
油箱 |
Oil tank |
1 |
2 |
Z30E.14M.1 |
油管 |
Oil tube |
1 |
3 |
B-G057830-00131 |
螺栓 M6×20ZnD |
Blot |
8 |
4 |
B-G000930-00015 |
垫圈 6 |
Washer |
8 |
5 |
B-Q020710-00082 |
O 形圈 60×3.1 |
O-ring |
1 |
6 |
Z30E.14M-1 |
Φ45 低压胶管(L=250) |
Rubber tube |
1 |
7 |
B-J088700-00017 |
喉筛 d60 |
Clamp |
4 |
8 |
Z30.14M.2 |
油管 |
Oil tube |
1 |
9 |
B-Q020490-00003 |
垫圈 12 |
Washer |
6 |
10 |
B-G057830-00003 |
螺栓 M10×20ZnD |
Blot |
1 |
11 |
B-G057830-00033 |
螺栓 M12×30-10.9ZnD |
Blot |
4 |
12 |
Z30E.14F.2 |
油管 |
Oil tube |
1 |
13 |
W-01-00059 |
齿轮油泵(左旋) |CBGJ2100 |
Pump |
1 |
14 |
Z30E.14R.1 |
油管 |
Oil tube |
1 |
15 |
B-G057830-00006 |
螺栓 M10×25ZnD |
Blot |
24 |
16 |
B-Q020490-00001 |
垫圈 10 |
Washer |
51 |
17 |
B-Q020710-00060 |
O 形圈 38×3.5 |
O-ring |
8 |
18 |
Z30E.14M.6 |
胶管接头 |
Rubber tube&Joint |
1 |
19 |
B-Q020710-00050 |
O 形圈 32×3.1 |
O-ring |
6 |
20 |
Z30E.14-2 |
Φ51 低压胶管(L=6800) |
Hose ass‘y |
1 |
21 |
B-J088700-00018 |
喉筛 d70 |
Clamp |
4 |
22 |
Z30H.14C.1 |
油管 |
Oil tube |
1 |
23 |
B-G057820-00018 |
螺栓 M10×60ZnD |
Blot |
8 |
24 |
B-Q020710-00065 |
O 形圈 41×3.5 |
O-ring |
3 |
25 |
Z30E.14R.3 |
油管 |
Oil tube |
1 |
26 |
Z30.14.20-2 |
螺塞 |
Plug |
1 |
27 |
B-G057830-00010 |
螺栓 M10×30ZnD |
Blot |
18 |
28 |
B-G057830-00143 |
螺栓 M8×25ZnD |
Blot |
16 |
