SINOMACH CHANGLIN ZL50H wheel loader parts catalog cummins engine 02
Z50H.1A 发动机系统 Engine System
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 Part |
称 Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
48 |
B-G000930-00009 |
1 |
垫圈 22 |
Washer |
4 |
5071195- |
|
49 |
Z30. 1- 10 |
1 |
垫圈 |
Washer |
8 |
5071195- |
|
50 |
Z30. 1.2 |
1 |
缓冲橡胶垫 |
Cushion |
4 |
5071195- |
|
51 |
B-G061710-00018 |
1 |
螺母 M22×1.5ZnD |
Nut |
4 |
5071195- |
|
52 |
Z50H. 1A- 16 |
1 |
输油泵进油接头 |
Joint |
1 |
5071195- |
|
53 |
W-02-00038 |
1 |
进油软管 4RCG12350700 |
Hose |
1 |
5071195- |
|
54 |
B-J009990-00001 |
1 |
铰接螺栓 M14×1.5×32 |
Blot |
2 |
5071195- |
|
55 |
B-J010020-00003 |
1 |
垫圈 14 |
Washer |
4 |
5071195- |
|
56 |
W-02-00112 |
1 |
风扇 4735-42599-YS-762 |
Ventilator |
1 |
5071195- |
|
57 |
Z50H. 1A- 15 |
1 |
进气胶管 |
Hose |
1 |
5071195- |
|
58 |
Z50H. 1A. 10 |
1 |
进气接管 |
Hose |
1 |
5071195- |
|
59 |
W-02-00130 |
1 |
预紧力弹簧卡箍 115 |
Clamp |
2 |
5071195- |
|
60 |
Z50H. 1A-24 |
1 |
法兰 |
Coupling |
1 |
5071195- |
|
61 |
Z50H. 1A-7 |
1 |
油底壳放油接头 |
Joint |
1 |
5071195- |
|
62 |
Z50H. 1A-8 |
1 |
夹布输油胶管 |
Hose |
1 |
5071195- |
|
63 |
B-J009990-00005 |
1 |
铰接螺栓 M18×1.5×38 |
Blot |
1 |
5071195- |
|
64 |
B-J010020-00005 |
1 |
垫圈 18 |
Washer |
2 |
5071195- |
|
65 |
B-J088700-00014 |
1 |
喉箍 d32 |
Clamp |
2 |
5071195- |
|
66 |
Z50H. 1A-20 |
1 |
柴油机进水管 |
Hose |
1 |
5071195- |
|
67 |
Z50H. 1A- 19 |
1 |
柴油机进水接管 |
Hose |
1 |
5071195- |
|
68 |
Z50B. 1.11 |
1 |
接管 |
Hose |
1 |
5071195- |
|
69 |
Z50B. 1- 12 |
1 |
螺塞 |
Plug |
1 |
5071195- |
|
70 |
B-G057830-00003 |
1 |
螺栓 M10×20ZnD |
Blot |
2 |
5071195- |
|
71 |
Z50H. 1A- 13 |
1 |
柴油机附件 |
Engine accessory |
1 |
5071195- |
|
72 |
Z50H. 1A-2 |
1 |
柴油机回油管 Φ8×1100 |
Hose |
1 |
5071195- |
|
73 |
Z50H. 1A-23 |
1 |
连接法兰 |
Coupling |
1 |
5071195- |
|
74 |
Z50H. 1A. 12 |
1 |
护风圈 |
Ring |
1 |
5071195- |
|
75 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
4 |
5071195- |
|
76 |
B-G057830-00043 |
1 |
螺栓 M12×45ZnD |
Blot |
4 |
5071195- |
|
77 |
B-G057830-00130 |
1 |
螺栓 M6×16ZnD |
Blot |
2 |
5071195- |
|
78 |
Z50H. 1A. 3 |
1 |
柴油机后支座 |
Support |
2 |
5071195- |
|
79 |
B-G057830-00075 |
1 |
螺栓 M16×45- 10.9ZnD |
Blot |
8 |
5071195- |
|
80 |
Z30. 1.2 |
1 |
缓冲橡胶垫 |
Cushion |
4 |
5071195- |
|
81 |
Z30. 1- 10 |
1 |
垫圈 |
Washer |
8 |
5071195- |
|
82 |
W-02-00129 |
1 |
预紧力弹簧卡箍 99 |
Clamp |
4 |
5071195- |
|
83 |
W-02-00127 |
1 |
中冷器进气接管 89×140 |
Hose |
2 |
5071195- |
|
84 |
W-02-00203 |
1 |
预滤器 KA50-5 |
Air Precleaner |
1 |
5071506- |

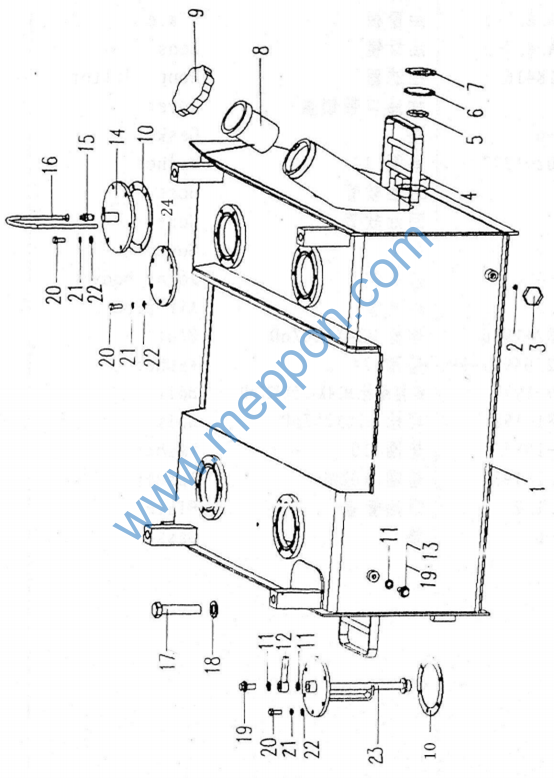

Z50E.1L.1 柴油箱总成 Fuel Tank
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 Part |
称 Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
1 |
Z50E.1L.1.1 |
1 |
柴油箱 |
Fuel tank |
1 |
5071195- |
|
2 |
B-J07757B-00001 |
1 |
O 形密封圈 S10(26501600) |
O-ring |
1 |
5071195- |
|
3 |
Z50B.1-14 |
1 |
螺塞 |
Plug |
1 |
5071195- |
|
4 |
Z30.14A.8.7-1 |
1 |
油标 |
Sign |
2 |
5071195- |
|
5 |
B-Q020710-00074 |
1 |
O 型圈 51×3.5 |
O-ring |
2 |
5071195- |
|
6 |
Z30.14A.8.7-3 |
1 |
油窗板 |
Plate |
2 |
5071195- |
|
7 |
Z30.14A.8.7-2 |
1 |
油标镜 |
Lens |
2 |
5071195- |
|
8 |
W-15-00084 |
1 |
粗滤器 |
Rough filter |
1 |
5071195- |
|
9 |
W-02-00034 |
1 |
带锁(暗锁)加油口盖 |
Cover |
1 |
5071195- |
|
10 |
Z50B.1-6 |
1 |
垫 |
Casher |
4 |
5071195- |
|
11 |
B-J010020-00003 |
1 |
垫圈 14 |
Washer |
8 |
5071195- |
|
12 |
1 |
柴油机进油管(柴油机附件) |
Hose |
1 |
5071195- |
||
13 |
1 |
柴油机回油管(柴油机附件) |
Hose |
1 |
5071195- |
||
14 |
Z50B.1.7 |
1 |
盖 |
Cover |
2 |
5071195- |
|
15 |
Z50B.1-4 |
1 |
接头体 |
Joint body |
2 |
5071195- |
|
16 |
Z50B.1.5 |
1 |
通气管 |
Air pipe |
2 |
5071195- |
|
17 |
B-G057830-00121 |
1 |
螺栓 M24×90ZnD |
Blot |
4 |
5071195- |
|
18 |
B-Q020490-00015 |
1 |
垫圈 24 |
Washer |
4 |
5071195- |
|
19 |
B-J009990-00001 |
1 |
铰接螺栓 M14×1.5×32 |
Blot |
2 |
5071195- |
|
20 |
B-G057830-00006 |
1 |
螺栓 M10×25ZnD |
Blot |
24 |
5071195- |
|
21 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
24 |
5071195- |
|
22 |
B-G000930-00001 |
1 |
垫圈 10ZnD |
Washer |
24 |
5071195- |
|
23 |
Z50B.1.4 |
1 |
吸油管盖 |
Plate |
1 |
5071195- |
|
24 |
Z50B.1-5 |
1 |
盖 |
Cover |
1 |
5071195- |

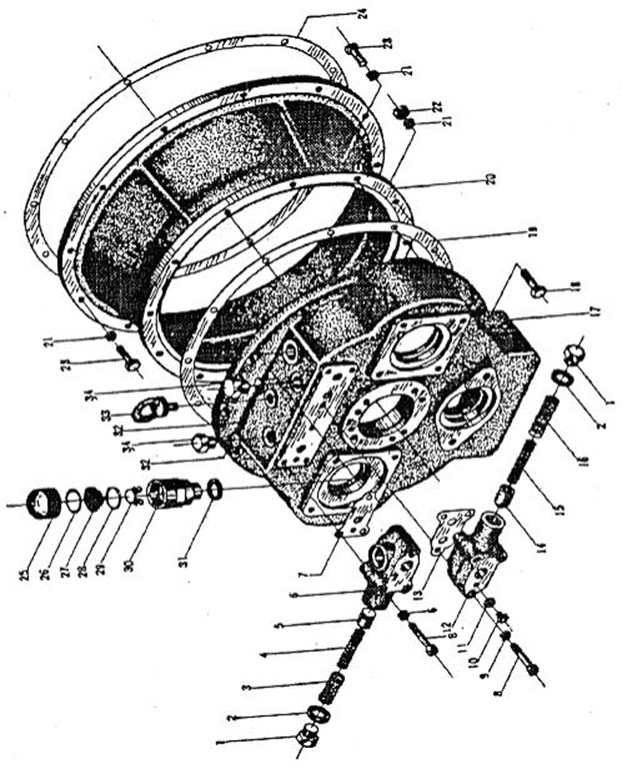

Z50H.2B 液力变矩器系统 Torque Converter System
Z50H.2B 液力变矩器系统 Torque Converter System
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
1 |
B-Q020710-00024 |
1 |
O 形圈 16×2.4 |
O-ring |
2 |
5071195- |
|
2 |
B-J010020-00005 |
1 |
垫圈 18 |
Copper washer |
2 |
5071195- |
|
3 |
Z30.10B.1 |
1 |
软管总成 |
Hose |
1 |
5071195- |
|
4 |
Z30.2M.1-1 |
1 |
管接头 |
Joint |
2 |
5071195- |
|
5 |
Z50B.2.5.1 |
1 |
弯管接头 |
Joint |
2 |
5071195- |
|
6 |
Z50B.2.5-1 |
1 |
软管 φ19×3300 |
Hose |
1 |
5071195- |
|
7 |
Z50B.2.5-2 |
1 |
接头 |
Joint |
1 |
5071195- |
|
8 |
Z50B.2.5-3 |
1 |
螺母 |
Nut |
1 |
5071195- |
|
9 |
B-J088700-00014 |
1 |
喉箍 d32 |
Clamp |
6 |
5071195- |
|
10 |
B-Q020710-00040 |
1 |
O 形圈 24×2.4 |
O-ring |
13 |
5071195- |
|
11 |
B-Q020710-00045 |
1 |
O 形圈 28×3.5 |
O-ring |
3 |
5071195- |
|
12 |
B-Q020750-00055 |
1 |
胶管接头 19II-780 |
Hose joint |
1 |
5071195- |
|
13 |
Z30.2M.5.2 |
1 |
接头 |
Joint |
3 |
5071195- |
|
14 |
B-Q020750-00043 |
1 |
胶管接头 19I-2700 |
Hose joint |
1 |
5071195- |
|
15 |
B-J010020-00009 |
1 |
垫圈 27 |
Washer |
1 |
5071195- |
|
16 |
Z30.2M.4-1 |
1 |
管接头 |
Joint |
1 |
5071195- |
|
17 |
Z30.2M.2.1 |
1 |
弯管接头 |
Joint |
2 |
5071195- |
|
18 |
Z50E.2F.1.1 |
1 |
弯管 |
Hose |
1 |
5071195- |
|
19 |
Z50H.2B.1 |
1 |
液力变矩器 |
Torque converter |
1 |
5071195- |
|
20 |
B-Q020710-00056 |
1 |
O 形圈 35×3.5 |
O-ring |
2 |
5071195- |
|
21 |
Z50E.2L.1.1 |
1 |
胶管总成 |
Hose |
1 |
5071195- |
|
22 |
Z50E.2F.5.1 |
1 |
管接头 |
Joint |
1 |
5071195- |
|
23 |
B-Q020750-00053 |
1 |
胶管接头 19II-640 |
Hose joint |
1 |
5071195- |
|
24 |
Z50E.2F.4.1 |
1 |
油泵接头 |
Joint |
1 |
5071195- |
|
25 |
Z50E.2.3 |
1 |
精滤清器 |
Fine filter |
2 |
5071195- |
|
26 |
B-J088700-00015 |
1 |
喉箍 d40 |
Clamp |
4 |
5071195- |
|
27 |
B-J010020-00010 |
1 |
垫圈 30 |
Washer |
2 |
5071195- |
|
28 |
Z50B.2.8-1 |
1 |
软管φ25×680 |
Hose |
1 |
5071195- |
|
28 |
Z50H.2B-1 |
2 |
软管φ25×720 |
Hose |
1 |
5071195- |
|
29 |
Z30.2.6-2 |
1 |
接头 |
Joint |
2 |
5071195- |
|
30 |
W-01-00007 |
1 |
油泵(左旋) |
Pump |
1 |
5071195- |
|
31 |
B-G000700-00008 |
1 |
螺钉 M10×40 |
Screw |
4 |
5071195- |
|
32 |
B-G000700-00004 |
1 |
螺钉 M10×25 |
Screw |
1 |
5071195- |
|
33 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
8 |
5071195- |
|
34 |
Z50B.2.9-1 |
1 |
接头 |
Joint |
1 |
5071195- |
|
35 |
Z50B.2.9-2 |
1 |
胶管φ16×1300 |
Hose |
1 |
5071195- |
|
36 |
Z50B.2.9-3 |
1 |
接头 |
Joint |
1 |
5071195- |
|
37 |
B-J010020-00006 |
1 |
垫圈 20 |
Washer |
1 |
5071195- |
|
38 |
B-G057830-00037 |
1 |
螺栓 M12×35ZnD |
Bolt |
2 |
5071195- |
|
39 |
B-G000930-00003 |
1 |
垫圈 12 |
Washer |
2 |
5071195- |
|
40 |
B-G061700-00007 |
1 |
螺母 M12ZnD |
Nut |
2 |
5071195- |
