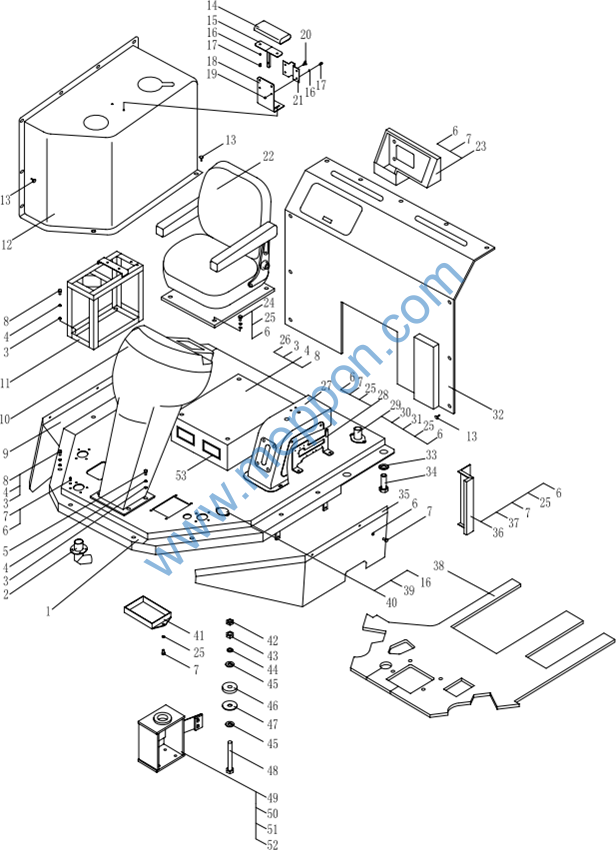

Z50H.16B 驾驶室(二) Cab(2)
Z50H.16B 驾驶室(二) Cab(2)
序号 |
零 件 代 号 |
版本 |
名 称 |
数量 |
适用车号 |
选装 |
|
No. |
Part No. |
Ver. |
Part Name |
Q’ty |
Suit Num. |
Cho |
|
1 |
Z50H.16B.1 |
1 |
底板架 |
Lower plate rack |
1 |
5071195- |
|
2 |
Z50E.16F.10 |
1 |
空调接头 |
Air joint |
3 |
5071195- |
|
3 |
B-G00097B-00004 |
1 |
垫圈 12ZnD |
Washer |
24 |
5071195- |
|
4 |
B-G000930-00003 |
1 |
垫圈 12 |
Washer |
24 |
5071195- |
|
5 |
B-G057830-00034 |
1 |
螺栓 M12×30ZnD Bolt |
4 |
5071195- |
||
6 |
B-G00097B-00023 |
1 |
垫圈 8ZnD |
Washer |
28 |
5071195- |
|
7 |
B-G057830-00139 |
1 |
螺栓 M8×20ZnD Bolt |
25 |
5071195- |
||
8 |
B-G057830-00037 |
1 |
螺栓 M12×35ZnD Bolt |
16 |
5071195- |
||
9 |
Z50G.16.5 |
1 |
右盖 |
Right cover |
1 |
5071195- |
|
10 |
Z50E.16F.5S |
1 |
仪表立柱 |
Instrument post |
1 |
5071195- |
|
11 |
Z50G.16N.1 |
1 |
先导阀支架 Precursor support |
1 |
5071195- |
||
12 |
Z50G.16.8 |
1 |
先导阀罩 |
Precursor cover |
1 |
5071195- |
|
13 |
Z40E.16F.6 |
1 |
塑料扣 |
Plastic button |
25 |
5071195- |
|
14 |
Z50G.16B.5.1 |
1 |
靠垫 |
Cushion |
1 |
5071195- |
|
15 |
Z50G.16B.5.2 |
1 |
支架 |
Bracket |
1 |
5071195- |
|
16 |
B-G00097B-00021 |
1 |
垫圈 6ZnD |
Washer |
10 |
5071195- |
|
17 |
B-G057830-00131 |
1 |
螺栓 M6×20ZnD Bolt |
8 |
5071195- |
||
18 |
Z50G.16B.5-1 |
1 |
板 |
Plate |
1 |
5071195- |
|
19 |
B-G061700-00034 |
1 |
螺母 M6ZnD |
Nut |
4 |
5071195- |
|
20 |
Z50G.16B.5.3 |
1 |
蝶形螺栓 |
Bolt |
1 |
5071195- |
|
21 |
Z50G.16B.5-2 |
1 |
板 |
Plate |
1 |
5071195- |
|
22 |
W-09-00050 |
1 |
座椅|SG4 |
Seat |
1 |
5071195- |
|
23 |
Z50E.16F.14 |
1 |
工具箱 |
Toolbox |
1 |
5071195- |
|
24 |
B-G057830-00146 |
1 |
螺栓 M8×30ZnD Bolt |
4 |
5071195- |
||
25 |
B-G000930-00017 |
1 |
垫圈 8 |
Washer |
8 |
5071195- |
|
26 |
Z50G.16B.9 |
1 |
空调配风盒 |
Air box |
1 |
5071195- |
|
27 |
Z40E.16F.23 |
1 |
制动箱 |
Brake box |
1 |
5071195- |
|
28 |
937.16-1 |
1 |
支架 |
Bracket |
1 |
5071195- |
|
29 |
Z50E.16F-7 |
1 |
橡胶垫 |
Rubber plate |
1 |
5071195- |
|
30 |
Z50E.16F.17 |
1 |
接管 |
Joint pipe |
1 |
5071195- |
|
31 |
B-G057830-00143 |
1 |
螺栓 M8×25ZnD Bolt |
2 |
5071195- |
||
32 |
Z50G.16B.10 |
1 |
空调冷凝器罩 Evaporator cover |
1 |
5071195- |
||
33 |
B-Q020490-00015 |
1 |
垫圈 24 |
Washer |
4 |
5071195- |
|
34 |
B-G057830-00116 |
1 |
螺栓 M24ZnD |
Bolt |
4 |
5071195- |
|
35 |
Z50G.16.6 |
1 |
左盖 |
Left cover |
1 |
5071195- |
|
36 |
Z50G.16-1 |
1 |
左后盖 |
Left cover |
1 |
5071195- |
|
37 |
Z50G.16-2 |
1 |
右后盖 |
Right cover |
1 |
5071195- |
|
38 |
Z50G.16B.2 |
1 |
底板垫 |
Carpet |
1 |
5071195- |
|
39 |
B-G008180-00028 |
1 |
螺钉 M6×16ZnD Screw |
2 |
5071195- |
||
40 |
Z50G.16-3 |
1 |
板 |
Plate |
1 |
5071195- |
|
41 |
Z40E.16F.26 |
1 |
板 |
Plate |
1 |
5071195- |
|
42 |
B-G061730-00020 |
1 |
螺母 M22×1.5-10ZnD Nut |
4 |
5071195- |
Z50H.16B 驾驶室(二) Cab(2)
Z50H.16B 驾驶室(二) Cab(2)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
43 |
B-G061710-00017 |
1 |
螺母 M22×1.5-10ZnD Nut |
4 |
5071195- |
||
44 |
B-G000930-00009 |
1 |
垫圈 22 |
Washer |
4 |
5071195- |
|
45 |
B-G00097B-00012 |
1 |
垫圈 22ZnD |
Washer |
8 |
5071195- |
|
46 |
Z30.1.2 |
1 |
缓冲橡胶垫 |
Rubber mat |
4 |
5071195- |
|
47 |
Z30.1-10 |
1 |
垫圈 |
Washer |
4 |
5071195- |
|
48 |
B-G057850-00036 |
1 |
螺栓M22×1.5×140-10.9ZnD Bolt |
4 |
5071195- |
||
49 |
Z50G.16.14 |
1 |
前左支承 |
Left support |
1 |
5071195- |
|
50 |
Z50G.16.15 |
1 |
前右支承 |
Right support |
1 |
5071195- |
|
51 |
B-G057830-00073 |
1 |
螺栓 M16×40ZnD Bolt |
8 |
5071195- |
||
52 |
B-Q020490-00007 |
1 |
垫圈 16 |
Washer |
8 |
5071195- |
|
53 |
Z40E.16F-8 |
1 |
密封条 |
Seal |
2 |
5071195- |

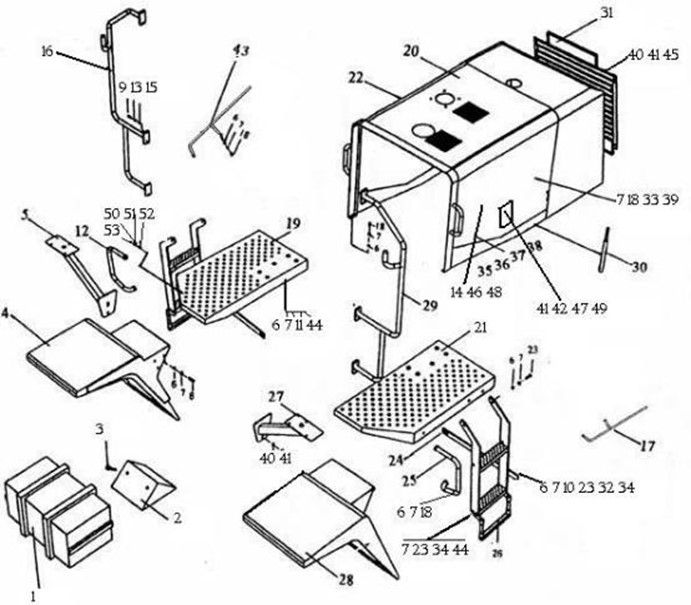

Z50H.17B 车身及附件 Vehicle Body And Accessory
Z50H.17B 车身及附件 Vehicle Body And Accessory
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z50H.17.1 |
1 |
随机备件工具箱 |
Spare part tool box |
1 |
5071195- |
||
2 |
Z30.17-1 |
1 |
三角垫 |
Pad |
8 |
5071195- |
||
3 |
Z30.17-4 |
1 |
钉子 |
Screw |
16 |
5071195- |
||
4 |
Z50E.17F.7 |
1 |
右前挡泥板 |
R front dishboard |
1 |
5071195- |
||
5 |
Z50E.17F.5 |
1 |
右前大灯支架 |
R front lamp |
1 |
5071195- |
||
6 |
B-G00097B-00004 |
1 |
垫圈 12ZnD |
Washer |
47 |
5071195- |
||
7 |
B-G000930-00003 |
1 |
垫圈 12 |
Washer |
51 |
5071195- |
||
8 |
B-G057830-00043 |
1 |
螺栓 M12*45ZnD |
Bolt |
6 |
5071195- |
||
9 |
B-G061700-00035 |
1 |
螺母 M8 |
Nut |
6 |
5071195- |
||
10 |
B-G061700-00007 |
1 |
螺母 M12ZnD |
Nut |
12 |
5071195- |
||
11 |
B-G057830-00048 |
1 |
螺栓 M12*60ZnD |
Bolt |
4 |
5071195- |
||
12 |
Z50H.17.6 |
1 |
右前扶手 |
Right front handrail |
1 |
5071195- |
||
13 |
B-G000930-00017 |
1 |
垫圈 8 |
Washer |
12 |
5071195- |
||
14 |
B-G00097B-00023 |
1 |
垫圈 8ZnD |
Washer |
4 |
5071195- |
||
15 |
B-G057830-00143 |
1 |
螺栓 M8*25ZnD |
Bolt |
12 |
5071195- |
||
16 |
Z30.17Q.5B |
1 |
右反射镜支架 |
R reflector supporting |
1 |
5071195- |
||
17 |
Z50H.17.8 |
1 |
右后扶手 |
Right rear handrail |
2 |
5071195- |
||
18 |
B-G057830-00030 |
1 |
螺栓 M12*25ZnD |
Bolt |
28 |
5071195- |
||
19 |
Z50H.17.3 |
1 |
右脚踏板 |
Right pedal |
1 |
5071195- |
||
20 |
Z50H.17B.1 |
1 |
发动机护罩 |
Engine hood |
1 |
5071195- |
||
21 |
Z50H.17.4 |
1 |
左脚踏板 |
Left pedal |
1 |
5071195- |
||
22 |
Z50G.17K.1.3 |
1 |
右门 |
Right door |
1 |
5071195- |
||
23 |
B-G057830-00041 |
1 |
螺栓 M12*40ZnD |
Bolt |
10 |
5071195- |
||
24 |
Z50G.17-2 |
1 |
撑铁 |
Support iron |
2 |
5071195- |
||
25 |
Z50H.17.7 |
1 |
左前扶手 |
Left front handrail |
1 |
5071195- |
||
26 |
Z50H.17.10 |
1 |
梯子 |
Ladder |
2 |
5071195- |
||
27 |
Z50E.17F.6 |
1 |
左前大灯支架 |
L front lamp supporting |
1 |
5071195- |
||
28 |
Z50E.17F.8 |
1 |
左前挡泥板 |
L front dishboard |
1 |
5071195- |
||
29 |
Z30.17Q.4B |
1 |
左反射镜支架 |
L reflector supporting |
1 |
5071195- |
||
30 |
W-09-00014 |
1 |
气弹簧 |
Air spring |
4 |
5071195- |
||
31 |
Z50H.17B.1.2 |
1 |
格栅 |
Grill |
1 |
5071195- |
||
32 |
B-G057830-00050 |
1 |
螺栓 M12*65ZnD |
Bolt |
2 |
5071195- |
||
33 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
18 |
5071195- |
||
34 |
B-G057830-00037 |
1 |
螺栓 M12*35ZnD |
Bolt |
3 |
5071195- |
||
35 |
Z30.16.4E-15 |
1 |
门封条 |
Pressure stripe |
2 |
5071195- |
||
36 |
Z50E.17F.1A-3 |
1 |
板 |
Plate |
4 |
5071195- |
||
37 |
Z50G.17H.1.2.1 |
1 |
支座 |
Support |
4 |
5071195- |
||
38 |
Z50E.17F.1.10 |
1 |
铰链 |
Hinge |
4 |
5071195- |
||
39 |
Z50G.17K.1.2 |
1 |
左门 |
Left door |
1 |
5071195- |
||
40 |
B-G057830-00006 |
1 |
螺栓 M10*25ZnD |
Bolt |
10 |
5071195- |
||
41 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
14 |
5071195- |
||
42 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
4 |
5071195- |
||
43 |
Z50H.17.2 |
1 |
左后扶手 |
Left rear handrail |
1 |
5071195- |
||
44 |
B-G061700-00004 |
1 |
螺母 M12 |
Nut |
12 |
5071195- |
||
45 |
B-G00097B-00002 |
1 |
垫圈 10ZnD |
Washer |
4 |
5071195- |
||
46 |
B-G000910-00025 |
1 |
销 3.2*16ZnD |
Pin |
8 |
5071195- |
||
47 |
B-G061700-00001 |
1 |
螺母 M10 |
Nut |
8 |
5071195- |
