SINOMACH CHANGLIN ZL60H wheel loader parts catalog 19
B.02 后
桥 Rear Axle Ass‘y
序号 No. |
零 Part No. |
名
Part Name |
数量 Q’ty |
1 |
70590 |
油塞 Oil plug |
1 |
2 |
70589 |
螺塞 Plug |
1 |
3 |
3180543 |
后桥 Axle assembly |
1 |
4 |
70052 |
通气塞 Vent hole |
1 |
5 |
3147283 |
半轴 Axle shaft |
2 |

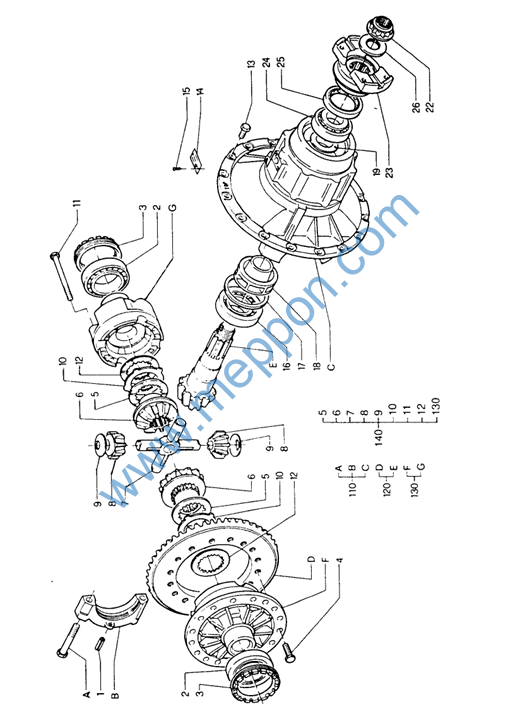

B.03 后桥主传动器 Rear Differential Gear Ass‘y
B.03 后桥主传动器 Rear Differential Gear Ass‘y
序号 No. |
零 Part No. |
名
Part Name |
数量 Q’ty |
1 |
70270 |
销 Pin |
2 |
2 |
70354 |
轴承 Bearing |
1 |
3 |
3121083 |
差速器螺母 Adjusting nut |
2 |
4 |
70388 |
螺栓 M18×1.5×55 Screw |
20 |
5 |
3137243 |
外摩擦片 Outer clutch disk |
2 |
6 |
3137233 |
半轴齿轮 Sun gear |
2 |
7 |
3121173 |
十字轴 Cross |
1 |
8 |
3121163 |
锥齿轮 Planetary gear |
4 |
9 |
3121193 |
锥齿轮垫片 Sleving ring |
4 |
10 |
3137253 |
3.00mm垫片 Disk shim |
6 |
|
3153583 |
3.10mm垫片 Disk shim |
– |
|
3153593 |
3.20mm垫片 Disk shim |
– |
3153603 |
3.30mm垫片 Disk shim |
– |
|
11 |
70657 |
螺栓 M12×120 Screw |
12 |
12 |
3137263 |
内摩擦片 Intermediate clutch disc |
4 |
13 |
70433 |
螺栓 M16×1.5×50 Screw |
16 |
14 |
3163973 |
垫 Plate |
1 |
15 |
70287 |
垫用钉 Pops |
2 |
16 |
70533 |
轴承 Bearing |
1 |
17 |
3133053 |
3.50mm垫片 Shim |
– |
3133063 |
3.60mm垫片 Shim |
– |
|
3133073 |
3.70mm垫片 Shim |
– |
|
3133083 |
3.80mm垫片 Shim |
– |
|
3133093 |
3.90mm垫片 Shim |
– |
|
3133103 |
4.00mm垫片 Shim |
– |
|
3133113 |
4.10mm垫片 Shim |
– |
|
3133123 |
4.20mm垫片 Shim |
– |
|
3133133 |
4.30mm垫片 Shim |
– |
|
3133143 |
4.40mm垫片 Shim |
– |
|
3133153 |
4.50mm垫片 Shim |
– |
B.03 后桥主传动器 Rear Differential Gear Ass‘y
序号 No. |
零 Part No. |
名
Part Name |
数量 Q’ty |
18 |
3133033 |
垫圈 Spacer |
1 |
19 |
3121333 |
0.500mm垫片 Shim |
1 |
3121343 |
1.000mm垫片 Shim |
1 |
|
3121353 |
1.025mm垫片 Shim |
– |
|
3121363 |
1.050mm垫片 Shim |
– |
|
3121373 |
1.075mm垫片 Shim |
– |
|
3121383 |
1.100mm垫片 Shim |
– |
|
3121393 |
1.125mm垫片 Shim |
– |
|
3121403 |
1.150mm垫片 Shim |
– |
|
3121413 |
1.175mm垫片 Shim |
– |
|
3121423 |
1.200mm垫片 Shim |
||
3121433 |
1.225mm垫片 Shim |
– |
|
|
3121443 |
1.250mm垫片 Shim |
– |
|
3121453 |
1.275mm垫片 Shim |
– |
|
3121463 |
1.300mm垫片 Shim |
– |
3121473 |
1.325mm垫片 Shim |
– |
|
|
3121483 |
1.350mm垫片 Shim |
– |
|
3121493 |
1.375mm垫片 Shim |
– |
|
3121503 |
1.400mm垫片 Shim |
– |
|
3121513 |
1.425mm垫片 Shim |
– |
|
3121523 |
1.450mm垫片 Shim |
– |
|
3121533 |
1.475mm垫片 Shim |
– |
|
3121543 |
1.500mm垫片 Shim |
– |
22 |
3255623 |
锁紧螺母 Nut |
1 |
23 |
3190213 |
输入法兰组件 Complete flange |
1 |
24 |
70806 |
轴承 Bearing |
1 |
25 |
70989 |
垫片 Gasket |
1 |
26 |
3255593 |
垫圈 Washer |
1 |
110 |
3133013 |
托架组件 Support assy |
1 |
120 |
3221293 |
螺伞齿轮传动轴 Bevel gear shaft |
1 |
B.03 后桥主传动器 Rear Differential Gear Ass‘y
序号 No. |
零 Part No. |
名
Part Name |
数量 Q’ty |
130 |
3232493 |
差速器壳体组件 Carrier assy |
1 |
140 |
3232503 |
差速器 Complete differential s.m.t |
1 |
– |
3250453 |
主传动器Rear complete differential |
1 |

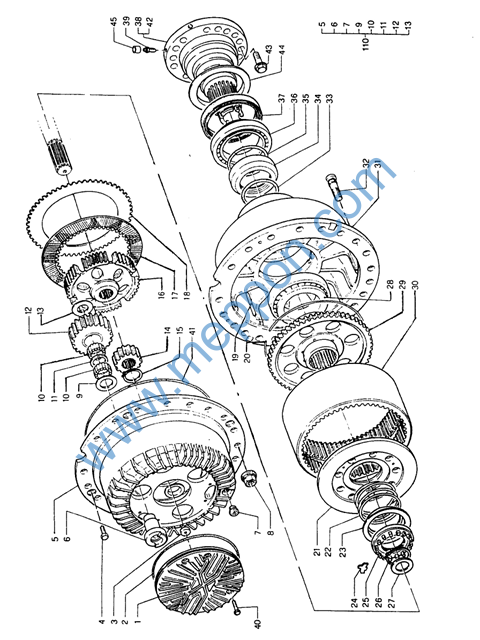

B.04 后桥轮边减速装置
Right And Left Front Planetary Gear Ass‘y
