SINOMACH CHANGLIN 3YJ2125-3 road roller parts catalog 02
3Y24.1 发动机系统 Engine System
序号 |
零件代号 |
名称 |
数量 |
|
NO. |
Part No. |
Part Name |
Q’ty |
|
1 |
Z30.1C-6 |
柴油机出水管φ45X450 Hose |
2 |
|
2 |
JB/T8870-1999 |
喉箍 d60 |
Clamp |
5 |
3 |
CL(Ⅷ)-37-010 |
水箱总成 |
Radiator |
1 |
4 |
GB/T5783-1986 |
螺栓 M22X50 ZnD Bolt |
2 |
|
5 |
GB/T93-1987 |
垫圈 14 |
Washer |
12 |
6 |
GB/T5783-1986 |
螺栓 M14X35 ZnD Bolt |
4 |
|
7 |
Z30E.1.1 |
导风罩 |
Fan cowl |
1 |
8 |
YZ14.1B-1 |
水箱撑杆 Support plate |
2 |
|
9 |
YZ14.1B-2 |
柴油机进水接管 Hose |
1 |
|
10 |
W-JYJHYG |
机油散热器进回油管 Hose |
2 |
|
11 |
GB/T97.2-1985 |
垫圈 14 ZnD |
Washer |
24 |
12 |
GB/T6170-1986 |
螺母 M14 ZnD Nut |
10 |
|
13 |
GB/T5783-1986 |
螺栓 M16X40 ZnD Bolt |
2 |
|
14 |
W-TXD1 |
弹性垫 |
Cushion |
2 |
15 |
W-LSH1 |
螺栓 M22X1.5 ZnD Bolt |
2 |
|
16 |
W-MFD1 |
密封垫 |
Gasket |
4 |
17 |
GB/T5783-1986 |
螺栓 M10X30 ZnD Bolt |
4 |
|
18 |
GB/T93-1987 |
垫圈 10 |
Washer |
5 |
19 |
GB/T97.2-1985 |
垫圈 10 ZnD |
Washer |
10 |
20 |
GB/T6170-1986 |
螺母 M10 ZnD Nut |
3 |
|
21 |
YC6108G(B7614) |
柴油机 |
Diesel engine |
1 |
22 |
YZ14.1B-4 |
接头 |
Joint |
1 |
23 |
W-JHYG1 |
柴油机进回油管 Hose |
2 |
|
24 |
JB/T999-1977 |
螺栓 M14X1.5X32 ZnD Bolt |
2 |
|
25 |
JB/T1002-1977 |
垫圈 10 |
Washer |
4 |
26 |
GB/T5783-1986 |
螺栓 M22X100 ZnD Bolt |
2 |
|
27 |
Q/CHL02.049-1999 |
垫圈 22 ZnD Washer |
4 |
|
28 |
GB/T5783-1986 |
螺栓 M14X55 ZnD Bolt |
8 |
|
29 |
BE-220 |
减震垫 |
Cushion |
4 |
30 |
3Y24.1.1 |
油门操纵系统 Control system |
1 |
|
31 |
GB/T5783-1986 |
螺栓 M8X16 ZnD Bolt |
2 |
|
32 |
GB/T93-1987 |
垫圈 8 |
Washer |
2 |
3Y24.1 发动机系统 Engine System
序号 |
零件代号 |
名称 |
数量 |
|
NO. |
Part No. |
Part Name |
Q’ty |
|
33 |
GB/T97.2-1985 |
垫圈 8 ZnD Washer |
2 |
|
34 |
XH-14A |
油门熄火线 L=2900 Flexible shaft |
1 |
|
35 |
YZ14.1A-1 |
板 |
Plate |
1 |
36 |
Z30E.1-4 |
卡箍 |
Clamp |
1 |
37 |
Z30E.1.2 |
空滤器接管 Filter |
1 |
|
38 |
GB/T5783-1986 |
螺栓 M10X45 ZnD Bolt |
1 |
|
39 |
YZ14.1B-2 |
柴油机进水接管 Hose |
1 |
|
40 |
GB/T6172-1986 |
螺母 M14 ZnD Nut |
8 |
3Y24.1.2 离合器操纵系统 Clutch controlling system
3Y24.1.2 离合器操纵系统 Clutch controlling system
序号 |
零件代号 |
名称 |
数量 |
|
NO. |
Part No. |
Part Name |
Q’ty |
|
1 |
JCL380 |
单片离合器 Clutch |
1 |
|
2 |
990.00.21.0052 |
离合器壳 |
Clutch shell |
1 |
3 |
JB/T1002-1977 |
垫圈 14 |
Washer |
3 |
4 |
JB/T999-1977 |
螺栓 M14X1.5X32 ZnD Bolt |
1 |
|
5 |
DH/G18 |
气管 L=1700 Air pipe |
1 |
|
6 |
YZ16.1.2.5 |
接头 |
Joint |
1 |
7 |
1605L4-010 (A) |
离合器助力缸 Clutch |
1 |
|
8 |
3Y24.1.2.3 |
支架 |
Support plate |
1 |
9 |
1604T2-010 (WX) |
离合器主缸 Clutch pump |
1 |
|
10 |
HG4-761-74 |
夹布输油胶管φ10X500 Hose |
2 |
|
11 |
JB/T8870-1999 |
喉箍 d20 |
Clamp |
2 |
12 |
GB/T5783-1986 |
螺栓 M8X20 ZnD Bolt |
3 |
|
13 |
GB/T97.2-1985 |
垫圈 8 ZnD |
Washer |
3 |
14 |
GB/T93-1987 |
垫圈 8 |
Washer |
3 |
15 |
YZ16.1.2.1 |
支架 |
Bracket |
1 |
16 |
GB/T6170-1986 |
螺母 M10 ZnD Nut |
1 |
|
17 |
W-YB1 |
油杯 |
Oil cup |
1 |
18 |
GB/T5783-1986 |
螺栓 M10X60 ZnD Bolt |
2 |
|
19 |
GB/T97.2-1985 |
垫圈 10 ZnD |
Washer |
33 |
20 |
GB/T93-1987 |
垫圈 10 |
Washer |
33 |
21 |
GB/T93-1987 |
垫圈 12 |
Washer |
4 |
22 |
GB/T97.2-1985 |
垫圈 10 ZnD |
Washer |
4 |
23 |
GB/T5783-1986 |
螺栓 M10X60 ZnD Bolt |
4 |
|
24 |
GB/T5783-1986 |
螺栓 M10X40 ZnD Bolt |
12 |
|
25 |
YZ16.1.2 |
螺杆 |
Screw |
1 |
26 |
GB/T97.2-1985 |
垫圈 16 ZnD |
Washer |
1 |
27 |
GB/T93-1987 |
垫圈 16 |
Washer |
1 |
28 |
YZ16.1.2-3 |
尼龙套 |
Nylon |
2 |
29 |
GB/T882-1986 |
销轴 B8X28 |
Pin shaft |
1 |
30 |
GB/T5781-1986 |
螺栓 M10X50 ZnD Bolt |
1 |
|
31 |
GB/T6172-1986 |
螺母 M10 ZnD Nut |
1 |
|
32 |
3Y24. 1.2.1 |
踏板总成 |
Footplate |
1 |
33 |
YZ16.1.2-2 |
扭簧 |
Reed |
1 |
3Y24.1.2 离合器操纵系统 Clutch controlling system
序号 |
零件代号 |
名称 |
Part Name |
数量 |
NO. |
Part No. |
Q’ty |
||
34 |
GB/T882-1986 |
销轴 B8X35 |
Pin shaft |
1 |
35 |
GB/T91-1986 |
销 3.2X20 |
Pin |
2 |
36 |
GB/T6170-1986 |
螺母 M14 ZnD |
Nut |
15 |
37 |
GB/T898-1988 |
双头螺柱 M10X80 ZnD |
Bolt |
2 |
38 |
3Y24.1.2.4 |
推杆 |
Hand spike |
1 |
39 |
3Y24.1.2-2 |
接头 |
Joint |
1 |
40 |
3Y24.1.2-3 |
接头 |
Joint |
2 |
41 |
3Y24.1.2.2 |
接头 |
Joint |
1 |
42 |
GB1235-1976 |
O 形圈 8X1.6 |
O-ring |
2 |
43 |
JB/T1002-1999 |
垫圈 12 |
Washer |
1 |
44 |
GB1235-1976 |
O 形圈 14X2.4 |
O-ring |
2 |
45 |
3Y24.1.2-4 |
弹簧钩 |
Bracket |
1 |
46 |
3Y24.1.2-5 |
拉簧 |
Spring |
1 |

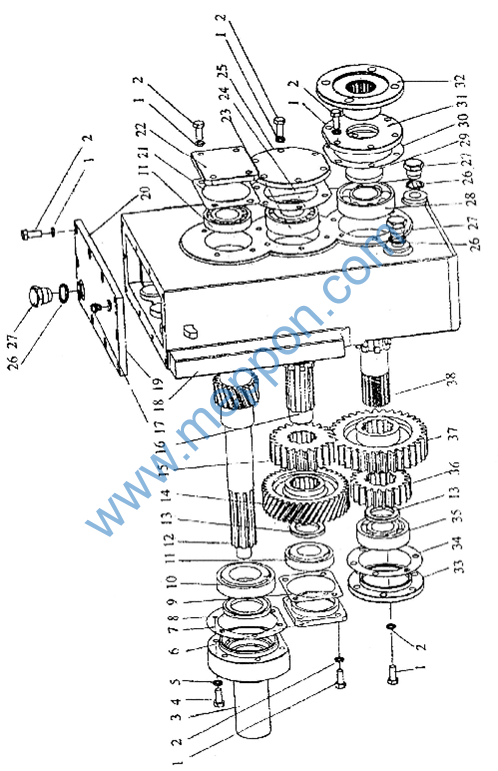

3Y25.2 减速箱 Reducer
