SINOMACH CHANGLIN 3YJ2125-3 road roller parts catalog 04

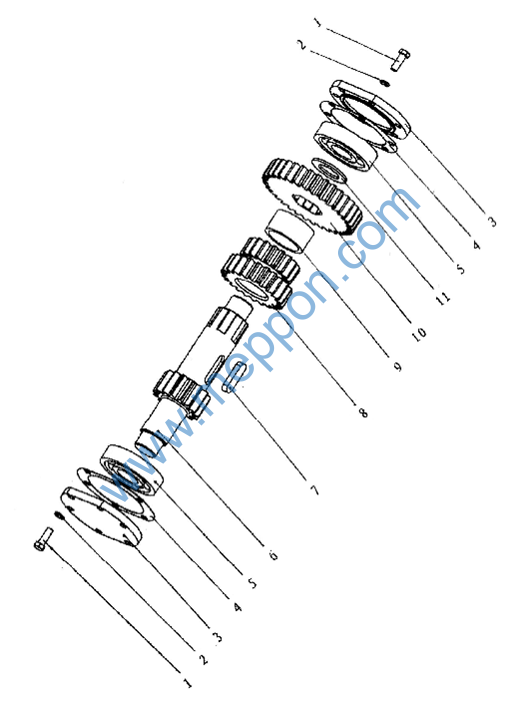

3Y25.4 变速箱(3) 中间轴
Transmission (3) Medium shaft Ass‘y
3Y25.4 变速箱(3) 中间轴
Transmission (3) Medium shaft Ass‘y
序号 |
零 件 代 号 |
名 称 |
数量 |
|
No. |
Part No. |
Part Name |
Q’ty |
|
1 |
GB/T5781-1986 |
螺栓 M12x35 ZnD Bolt |
12 |
|
2 |
GB/T93-1987 |
垫圈 12 |
Washer |
12 |
3 |
3Y24.4-14 |
中间轴端盖 |
Cover |
2 |
4 |
3Y24.4-67 |
垫 |
Spacer |
2 |
5 |
GB/T276-1994 |
轴承 6409 |
Bearing |
2 |
6 |
3Y24.4-12 |
中间轴 |
Medium shaft |
1 |
7 |
GB/T1096-1979 |
键 18×63 |
Key |
1 |
8 |
3Y24.4-9 |
双联齿轮 |
Gear |
1 |
9 |
3Y24.4-11 |
套 |
Sleeve |
1 |
10 |
3Y24.4-10 |
中间轴齿轮 |
Gear |
1 |
11 |
3Y24.4-13 |
垫圈 |
Spacer |
1 |

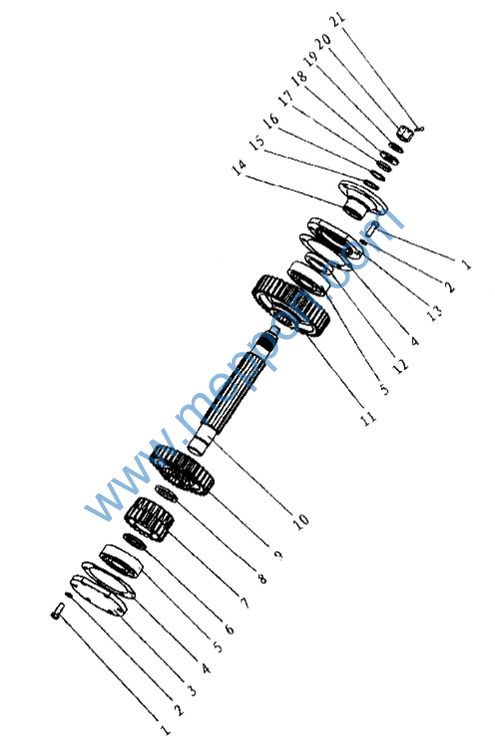

3Y25.4 变速箱(4) 输入轴 Transmission (4) Input shaft Ass‘y
3Y25.4 变速箱(4) 输入轴
Transmission (4) Input shaft Ass‘y
序号 No. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 |
零 件 代 号 Part No. GB/T5781-1986 GB/T93-1987 3Y24.4-6 3Y24.4-69 GB/T276-1994 3Y24.4-7 3Y24.4-4 3Y24.4-43 3Y24.4-52 3Y24.4-8 3Y24.4-48 HG4-338-66 3Y24.4-39 3Y24.4-40 3Y24.4-44 3Y24.4-45 3Y24.4-46 3Y24.4-47 GB/T97.2-1985 GB/T60-1976 GB/T91-1986 |
名 称 Part Name |
数量 Q’ty 12 12 1 2 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 |
|
螺栓 M12x35 ZnD 垫圈 12 输入轴端盖 垫 轴承 6409 挡圈 I 档齿轮 档圈 I I、II 档齿轮 输入轴 III 档齿轮 油封 60x85x12 输入轴透盖 传动轴凸缘 垫圈 垫圈 O 形圈 垫圈 垫圈 24 开槽螺母 M24x1.5 ZnD 开口销 5×45 |
Bolt Washer Cover Spacer Bearing Sleeve Gear Sleeve Gear Input shaft Gear Oil seal Cover Flange Spacer Spacer O-ring Spacer Spacer Nut Cotter pin |

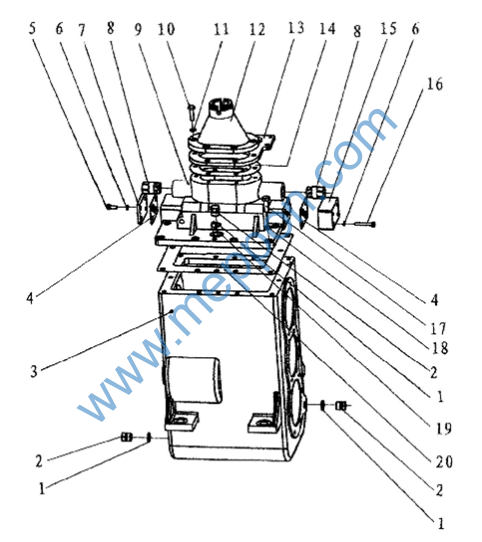

3Y25.4 变速箱(5)箱体与附件 Transmission (5) Case and Accessories
3Y25.4 变速箱(5)箱体与附件 Transmission (5) Case and Accessories
序号 No. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 |
零 件 代 号 Part No. JB/T1002-1977 JB/T1000-1977 3Y24.4-38 3Y24.4-70 GB/T5781-1986 GB/T93-1987 3Y24.4-37 3Y24.4-1 3Y24.4-36 GB/T5781-1986 GB/T93-1987 3Y24.4-32 3Y24.4-33 3Y24.4-66 3Y24.4-5 GB/T5781-1986 GB/T5781-1986 GB/T93-1987 GB/T120-1986 3Y24.4-65 |
名 称 Part Name 垫圈 22 Spacer
垫圈 8 Washer 封头板 Cover plate 堵头 Plug 箱盖 Cover 螺栓 M10x35 ZnD Bolt 垫圈 10 Washer 变速杆座 Seat 垫板 Plate 垫 Spacer 封头块 Cover plate
垫圈 12 Washer 销 A10x22 Pin 垫 Spacer |
数量 Q’ty 3 3 1 2 4 8 1 2 1 6 6 1 1 2 1 4 10 10 2 1 |
