SINOMACH CHANGLIN 3YJ2125-3 road roller parts catalog 13
3Y24.18 电气系统 Electrical System
序号 |
零件代号 |
零 件 |
名 称 |
数量 |
NO. |
Part No. |
Part |
Name |
Q’ty |
1 |
LG2 |
前照灯 |
Head lamp |
2 |
2 |
J-120 |
转向灯 |
Steering lamp |
2 |
3 |
201 |
工作灯 |
working lamp |
2 |
4 |
202 |
后照灯 |
Rear working lamp Rear combination |
2 |
5 |
XHYJKJ24-101 |
后组合灯 |
lamp |
2 |
6 |
NZ1-4 |
顶灯 |
Peak lamp Left turn signal and |
1 |
7 |
6SQZ.359.001 |
左转向与充电指示灯 |
charge lamp Right turn signal and |
1 |
8 |
6SQZ.359.001 |
右转向与手制动指示灯 |
parking brake lamp Low air pressure and |
1 |
9 |
6SQZ.359.001 |
气压低与刹车指示灯 |
braking lamp |
1 |
10 |
BX306 |
保险管盒 |
Fuse box |
1 |
11 |
10A(6×30) |
保险管 10A |
Fuse |
2 |
12 |
20A(6×30) |
保险管 20A |
Fuse |
3 |
13 |
30A(6×30) |
保险管 30A |
Fuse |
1 |
14 |
DL229G |
喇叭 |
Horn |
1 |
15 |
6QA-135 |
蓄电池 |
Battery |
2 |
16 |
756720C |
风扇(博格思众) |
Fan |
1 |
17 |
ZD2330C |
雨刷器 |
Wiper |
1 |
18 |
DF204 |
倒车蜂鸣器 |
Buzzer |
1 |
19 |
JSG252B |
闪光器 |
Flasher |
1 |
20 |
JN3A |
起动继电器 |
Starting relay |
1 |
21 |
JD1914J |
充电继电器 |
Charge Relay |
1 |
22 |
JK861 |
闸刀开关 |
Battery switch |
1 |
3Y24.18 电气系统 Electrical System
序号 |
零件代号 |
零 件 名 称 |
数量 |
NO. |
Part No. |
Part Name |
Q’ty |
23 |
JK406 |
钥匙开关 Starting switch |
1 |
24 |
JK931-032 |
前照灯开关 Head lamp switch |
1 |
25 |
JK931-032 |
后照灯开关 Rear working lamp switch |
1 |
26 |
JK931-006 |
工作灯开关 working lamp switch |
1 |
27 |
JK931-006 |
仪表灯开关 Instrument lamp switch |
1 |
28 |
JK931-032 |
风扇开关 Fan switch |
1 |
29 |
JK931-114 |
雨刷器开关 Wiper switch |
1 |
30 |
JK931-006 |
水泵开关 Water switch |
1 |
31 |
JK802A |
转向灯开关 Turn signal switch |
1 |
32 |
JN-150 |
制动灯开关 Stop lamp switch |
1 |
33 |
JK942 |
倒车灯开关 Back-up lamp switch |
1 |
34 |
JK931 |
手制动灯开关 Parking brake lamp switch |
1 |
35 |
YG-2CA |
机油压力传感器 Engine oil pressure sensor |
1 |
36 |
WG-1 |
水温传感器 Water temperature sensor |
1 |
37 |
YG-2CB |
气压传感器 Air pressure sensor |
1 |
38 |
RG-2 |
油位传感器 Oil location sensor |
1 |
39 |
DY-2CA |
机油压力表 Engine oil pressure meter |
1 |
40 |
DY-2CA |
水温表 Water temperature meter |
1 |
41 |
DY-2CB |
气压表 Air pressure meter |
1 |
42 |
DL-3 |
电流表 Current meter |
1 |
43 |
JS |
工作计时表 service meter |
1 |
44 |
DR-2C |
油位表 Oil location meter |
1 |
45 |
JFZ2241-WX |
交流发电机 Alternator |
1 |
46 |
QD265G |
起动电机 Starting motor |
1 |

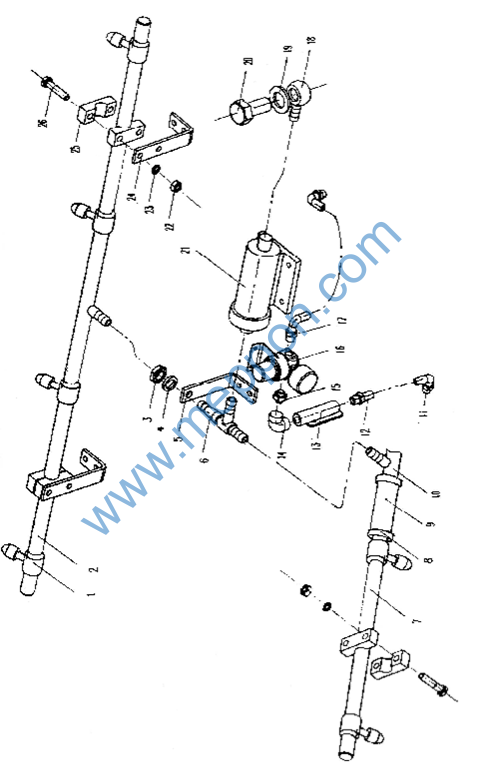

3Y25. 19 洒水装置 Watering System
3Y25. 19 洒水装置 Wa2003
tering System
序号 |
零 件 代 号 |
零 件 名 称 |
数量 |
|
No. |
Part No. |
Part Name |
Q’ty |
|
1 |
SRT-1 |
喷头 |
Nozzle |
8 |
2 |
3Y25.19.1 |
前轮洒水管 Hose |
1 |
|
3 |
GB/T6173-1986 |
螺母 M18x1.5ZnD Nut |
1 |
|
4 |
GB/T93-1987 |
垫圈 10 |
Washer |
8 |
5 |
3Y25.19-4 |
三通固定支架 Tie-in supporting |
1 |
|
6 |
3Y25.19.2 |
三通接头 Three- direction Tie-in |
1 |
|
7 |
3Y25.19.4 |
后轮洒水管 Hose |
2 |
|
8 |
3Y25.19-11 |
输水胶管 |
Pipe |
1 |
9 |
3Y25.19-10 |
气管 |
Windpipe |
1 |
10 |
3Y25.19.3 |
三通接头 Three- direction Tie-in |
1 |
|
11 |
PL10-02 |
快插接头 |
Tie-in |
2 |
12 |
PL10-02 |
快插接头 |
Tie-in |
2 |
13 |
Q11F-16T |
球阀 1/4″ |
Valve |
1 |
14 |
Z50B.9.2-2 |
直角接头 Right-angle Tie-in |
1 |
|
15 |
GB/T3278.2-2000 |
内接头 1/4″ Tie-in |
1 |
|
16 |
AR2000-02 |
减压阀 Decompressing Valve |
1 |
|
17 |
3Y25.19-7 |
气管 |
Windpipe |
1 |
18 |
3Y25.19-9 |
吸水接头 Drinking water Tie-in |
1 |
|
19 |
JB/T1002-1977 |
垫圈 22 |
Washer |
2 |
20 |
JB/T999-1977 |
螺栓 M22x1.5×48 Bolt |
1 |
|
21 |
SLQ |
水滤清器 Water purifier |
1 |
|
22 |
GB/T6170-1986 |
螺母 M10ZnD Nut |
8 |
|
23 |
GB/T93-1987 |
垫圈 10 |
Washer |
8 |
24 |
3Y25.19-1 |
水管固定支架 Hose supporting |
2 |
|
25 |
3Y25.19-2 |
管夹 |
Hose nip |
8 |
26 |
GB/T5782-1986 |
螺栓 M10x45ZnD Bolt |
8 |
