SINOMACH CHANGLIN ZLM15B wheel loader parts catalog 06
Z15B·4 液压换档变速箱总成 Transmission ass’y
序号 Key No. |
零件代号 Part No. |
零 Part Name |
数量 Quantity |
|
65 66 67 |
GB65-85 Z18·4·14-4 ZBJ15001-87 |
螺钉 M6×12 反光垫 喉箍 25~38 |
Screw M6×12 Gasket Clamp 25~38 |
1 1 2 |

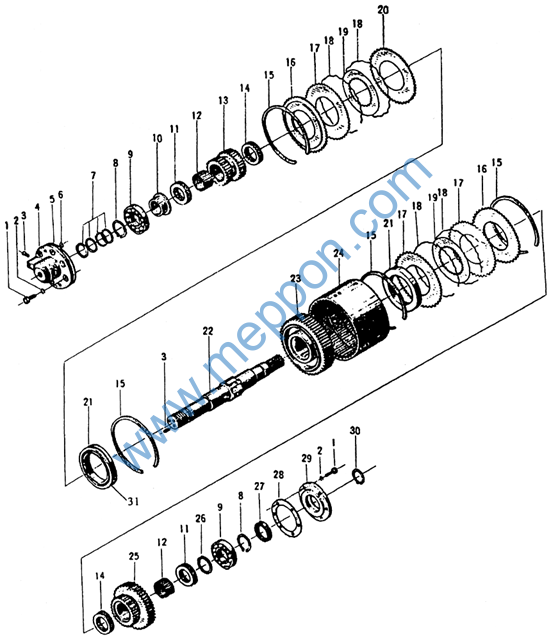

Z15B·4·1 前进、倒退轴总成 Forward and reverse shaft ass’y
Z15B·4·1 前进、倒退轴总成 Forward and reverse shaft ass’y
序号 Key No. |
零件代号 Part No. |
零 Part Name |
数量 Quantity |
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 |
GB5782-86 GB93-87 GB78-85 Z30·4·1-20 Z30·4·1-18 GB1235-76 Z30·4·1-19 GB894.1-86 GB276-82 Z18·4·1-9 GB301-84 Q/Z1-66 Z18·4·1-2L GB301-84 Z30·4·1-16 Z30·4·1-11 Z30·4·1-4 Z30·4·1-6 Z30·4·1-5 Z30·4·1-9 Z30·4·1-8A Z18·4·1-1L Z18·4·1-3L Z18·4·1-4 Z15B·4·1-5 Z18·4·1-6 HG4-692-67 Z18·4·1-8 Z18·4·1-7 GB894.1-86 Z30·4·1-22A |
螺栓 M10×28 垫圈 10 螺钉 M12×12 进油轴承盖 垫 O形圈 20×2.4 油封环 挡圈 45 滚动轴承 209 轴套 滚动轴承 8109 有保持架滚针轴承 9243/50 倒退档齿轮 滚动轴承 8110 挡圈 盖板 主动片 波形弹簧 从动片 压板 活塞 前进、倒退轴 前进、倒退档缸体 齿圈 前进档齿轮 隔圈 骨架式橡胶油封 垫 轴承盖 挡圈 38 油封环 |
Blot M10×28 Washer 10 Blot M12×12 Bearing cover Gasket O-ring 20×2.4 Seal ring Snap ring 45 Bearing 209 Shaft sleeve Bearing 8109 Bearing 9243/50 Reverse clutch gear Bearing 8110 Snap ring Cover plate Drive disc Wave spring Driven disc Holder Piston F-R Shaft Cylinder body Gear ring Forward clutch gear Spacer ring Oil seal Gasket Bearing cover Snap ring 38 Seal ring |
12 12 4 1 1 2 4 2 2 1 2 2 1 2 4 2 10 16 8 2 2 1 1 1 1 1 1 1 1 1 2 |

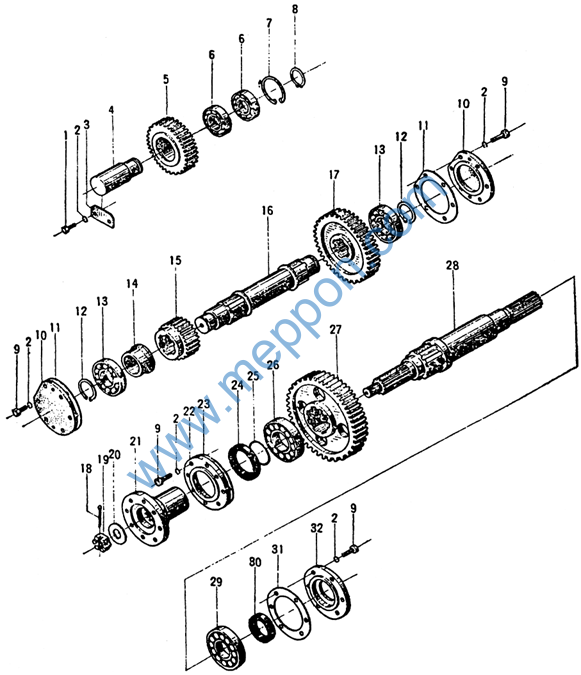

Z15B·4·2 倒档轴总成 Reverse shaft ass’y
Z15B·4·3 中间轴总成 Medium shaft ass’y
Z15B·4·5 输出轴总成 Output shaft ass’y
Z15B·4·2 倒档轴总成 Reverse shaft ass’y
Z15B·4·3 中间轴总成 Medium shaft ass’y
Z15B·4·5 输出轴总成 Output shaft ass’y
序号 Key No. |
零件代号 Part No. |
零 Part Name |
数量 Quantity |
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 |
GB5783-86 GB93-87 Z30·4·9-1 Z15B·4·2-1 Z18·4·2-2 GB276-82 GB893.1-86 GB894.1-86 GB5782-86 Z15B·4·3-5 Z18·4·3-4 GB894.1-86 GB276-82 Z15B·4·3-3 Z15B·4·3-2 Z15B·4·3-1 Z15B·4·3-6 GB91-86 JB/ZQ3751-86 Z18·4·5-8 Z18·4·5-7 Z18·4·5-6 Z18·4·5-5 HG4-692-67 GB1235-76 GB297-84 Z15B·4·5-2 Z15B·4·5-1 GB297-84 HG4-692-67 Z18·4·5-3 Z18·4·5-4 |
螺栓 M10×22 垫圈 10 轴端挡板 倒档轴 倒档齿轮 滚动轴承 107 挡圈 62 挡圈 35 螺栓 M10×28 轴承盖 垫 挡圈 40 滚动轴承 208 轴套 齿轮 中间轴 中间轴齿轮 销 4×10 螺母 M20×1.5 垫圈 法兰盘 前轴承盖 调整垫 骨架式橡胶油封 SG60×80×12 O形圈 55×3.5 滚动轴承 7510 输出齿轮 输出轴 滚动轴承 7509 骨架式橡胶油封 SG45×65×12 调整垫 轴承盖 |
Bolt M10×22 Washer 10 Snap plate Reverse shaft Reverse gear Bearing 107 Snap ring 62 Snap ring 35 Bolt M10×28 Bearing cover Gasket Snap ring 40 Bearing 208 Shaft sleeve Gear Medium shaft Medium shaft gear Pin 4×10 Nut M20×1.5 Washer Flange Front bearing cover Gasket Oil seal SG60×80×12 O-ring 55×3.5 Bearing 7510 Output gear Output shaft Bearing 7509 Oil seal SG45×65×12 Gasket Bearing cover |
2 26 1 1 1 2 1 1 24 2 2 2 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 |

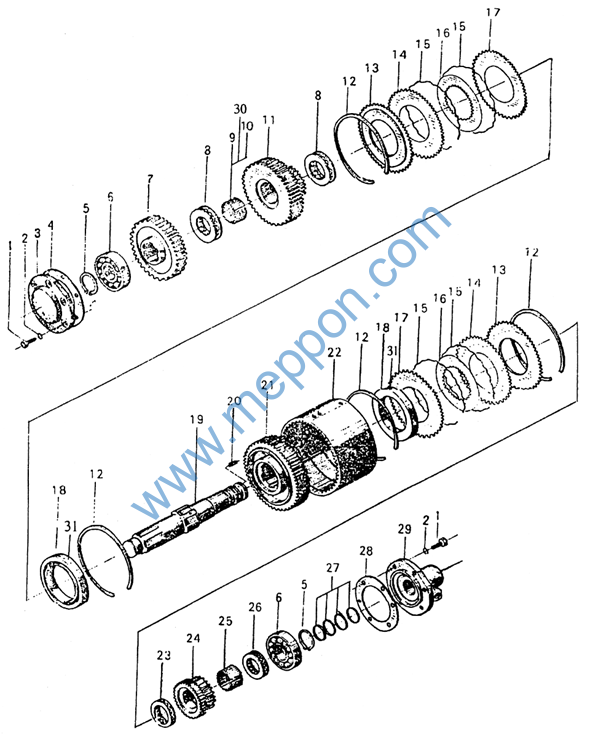

Z15B·4·4
Ⅰ–Ⅱ档轴总成 1st and 2nd shaft ass’y
