序号

Key No.

零件代号

Part No.

零
件
名
称

Part Name

数量

Quantity

1

2

3

4

5

6

7

GB5782-86

GB93-87

Z15B·9·6-2

GB1235-76

Z15B·9·6-3

GB5782-86

GB93-87

螺栓 M8×25

垫圈 8

支承板

O形圈 14×2.4

三通接头

螺栓 M6×16

垫圈 6

Bolt M8×25

Washer 8

Support plate

O-ring 14×2.4

Tee joint

Bolt M6×16

Washer 6

1

1

1

1

1

2

2

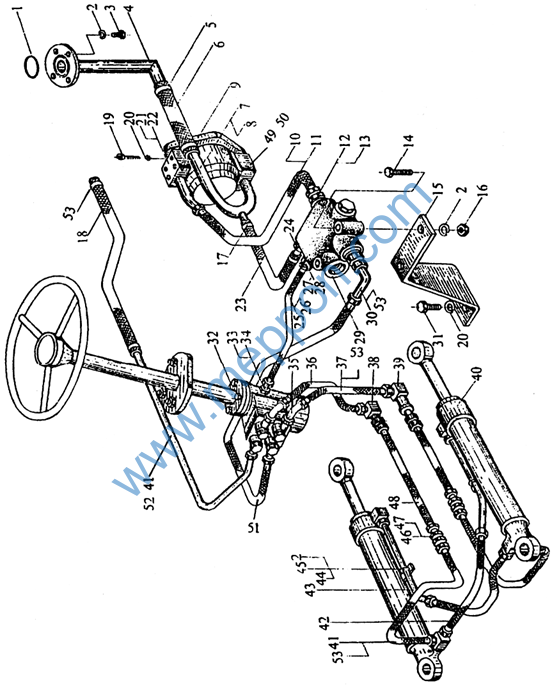

序号

Key No.

零件代号

Part No.

零
件
名
称

Part Name

数量

Quantity

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

GB1235-76

GB93-87

GB5783-86

Z15B·10·5·1

ZBJ15001-87

Z15B·10·5-1

Z15B·10·5·2

GB3452·1-92

CBG1045

JB1885-77

GB1235-76

JB984-77

JB1002-77

GB5782-86

Z15B·10-3

GB6170-86

ZBJ15001-77

HG4-761-74

GB70-85

GB93-87

Z15B·10·6

GB1235-76

HG4-761-74

Z15B·10-2

JB1885-77

GB1235-76

JB984-77

JB1002-77

Y_XL-F160L-N7

Z15B·10·7

GB5783-86

BZZ5-315

O形圈 45×3.1

垫圈 8

螺栓 M8×25

油箱出油接管

喉箍 35-51

胶管 Φ38×Φ51×270

进油接管

O形圈 37.5×3.5

油泵

胶管接头 19Ⅱ-450

O形圈 24×2.4

接头体 22/M27×2

铜垫 27

螺栓 M8×80

支承板

螺母 M8

喉箍 19-29

胶管 Φ22×Φ33×1200

螺钉 M10×45

垫圈 10

出油接头

O形圈 38×3.1

胶管 Φ13×Φ21×400

接头体

胶管接头 8Ⅰ-750

O形圈 11×1.9

接头体 18/M22×1.5

铜垫 22

优先阀

油管

螺栓 M10×30

全液压转向器

O-ring 45×3.1

Washer 8

Bolt M8×25

Pipe

Clamp 35-51

Rubber pipe Φ38×Φ51×270

pipe

O-ring 37.5×3.5

Oil pump

Hose 19Ⅱ-450

O-ring 24×2.4

Adapter 22/M27×2

Copper washer 27

Bolt M8×80

Support plate

Nut M8

Clamp 19-29

Hose Φ22×Φ33×1200

Screw M10×45

Washer 10

Adapter

O-ring 38×3.1

Hose Φ13×Φ21×400

Adapter

Hose 8Ⅰ-750

O-ring 11×1.9

Adapter 18/M22×1.5

Copper washer 22

Privious valve

Oil Pipe

Bolt M 10×30

Steering valve

1

10

4

1

2

1

1

1

1

1

3

1

1

2

1

2

2

1

4

6

1

1

1

1

1

2

3

3

1

2

2

1

序号

Key No.

零件代号

Part No.

零
件
名
称

Part Name

数量

Quantity

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

Z15B·10-1

JB1002-77

Z15B·10·2

JB1885-77

JB1885-77

JB933-77

Z15B·14-4

Z15B·10·1

Z15B·10·4

JB1885-77

Z15B·10·8

Z15B·10-5

GB6170-86

JB982-77

GB6173-86

JB1885-77

GB70-85

GB93-87

JB1885-77

GB1235-76

ZBJ15001-87

接头体

铜垫 12

管接头组件

胶管接头 16Ⅱ-780

胶管接头 16Ⅱ-850

管接头 18

接头体

转向油缸

回油管

胶管接头 16Ⅱ-550

转向缸油管

U形夹

螺母 M8

管接头 18

螺母 M27×1.5

胶管接头 16Ⅱ-600

螺钉 M10×50

垫圈 10

胶管接头 16Ⅱ-950

O形密封圈 20×2.4

喉箍 19-29

Adapter

Copper washer 12

Adapter

Hose 16Ⅱ-780

Hose 16Ⅱ-850

Adapter 18

Adapter

Steering cylinder

Pipe

Hose 16Ⅱ-550

Pipe

Clamp

Nut M8

Adapter 18

Nut M27×1.5

Hose 16Ⅱ-600

Screw M10×50

Washer 10

Hose 16Ⅱ-950

O-ring 20×2.4

Clamp d32

2

2

4

1

1

1

1

2

1

4

2

2

4

2

4

2

4

4

1

18

2
