SINOMACH CHANGLIN ZLM30-5 wheel loader parts catalog RUSSIAN 21
Z30.16M 驾驶室(二)
кабины(2)
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
|||
1 |
Z30.16.8 |
手制动操纵外盒 |
Внешняя контрольная |
1 |
||
коробка ручного тормоза |
||||||
2 |
Z30.16.8-5 |
圆头螺钉 |
Винт с круглой головкой |
1 |
||
3 |
GB/T5783-1986 |
螺栓M8×20 ZnD |
болт |
2 |
||
4 |
GB/T97.2-1985 |
垫圈8 ZnD |
шайба |
2 |
||
5 |
铰链50 |
шарнир |
1 |
|||
6 |
Z30.16M.2 |
仪表盒 |
Коробка прибора |
1 |
||
7 |
Z60.16.1-1 |
多路阀操纵盖板 |
Cover |
1 |
||
8 |
GB/T5783-1986 |
螺栓M6×15 ZnD |
болт |
12 |
||
9 |
GB/T93-1987 |
垫圈6 |
шайба |
12 |
||
10 |
Z30.16.1-2 |
多路阀操纵盖板 |
Контрольный торцовый |
1 |
||
щит многоканального клапана |
||||||
11 |
Z30.16-4 |
转向器支承板 |
Опорная плита переключателя |
1 |
||
12 |
GB/T5783-1986 |
螺栓M12×25 ZnD |
болт |
14 |
||
13 |
GB/T93-1987 |
垫圈12 |
шайба |
8 |
||
14 |
GB/T97.2-1985 |
垫圈12 ZnD |
шайба |
1 |
||
15 |
Z30.16F.3 |
右盖 |
Правый крышка |
4 |
||
16 |
GB/T5783-1986 |
螺栓M8×20 ZnD |
болт |
4 |
||
17 |
GB/T97.2-1985 |
垫圈8 ZnD |
шайба |
4 |
||
18 |
GB/T6170-1986 |
螺母M8 ZnD |
гайка |
2 |
||
19 |
Z30.16-1 |
方向机卡 |
Координатник |
1 |
||
20 |
GB/T5783-1986 |
螺栓M12×35 ZnD |
болт |
4 |
||
21 |
GB/T97.2-1985 |
垫圈12 ZnD |
шайба |
4 |
||
22 |
GB/T6170-1986 |
螺母M12 ZnD |
гайка |
4 |
||
23 |
GB/T97.2-1985 |
垫圈10 ZnD |
шайба |
3 |
||
24 |
GB/T5783-1986 |
螺栓M10×16 ZnD |
болт |
3 |
||
25 |
Z30.16.3.1 |
侧盖 |
Крышка крышка |
1 |
||
26 |
Z30.16.3.2 |
支架 |
подпорка |
1 |
||
27 |
GB/T65-1985 |
螺钉M6×10 ZnD |
винт |
2 |
||
28 |
Z30.16-11 |
盖 |
крышка |
1 |
Z30.16M 驾驶室(二)
кабины(2)
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
|||
29 |
Z30.16.9 |
椅下支架 |
Кроштейн под сиденьем |
1 |
||
30 |
GB/T5783-1986 |
螺栓M14×55 ZnD |
болт |
2 |
||
31 |
Z30.16.10.2 |
前支承 |
Передняя опора |
1 |
||
32 |
Z30.16-3 |
前减震垫 |
Передний амортизатор |
1 |
||
33 |
GB97.2-85 |
垫圈14 ZnD |
шайба |
2 |
||
34 |
GB93-87 |
垫圈14 |
шайба |
2 |
||
35 |
GB/T6170-1986 |
螺母M14 ZnD |
гайка |
2 |
||
36 |
Z30.16F.4 |
左盖 |
крышка (левая) |
1 |
||
37 |
Z30.16.10-1 |
罩板 |
Плита кохужа |
1 |
||
38 |
Z30.16F.2 |
底板架 |
Рама шасси |
1 |
||
39 |
Z30.16.7-13 |
盖板 |
крышка |
1 |
||
40 |
GB21-85 |
螺钉M8×20 |
винт |
6 |
||
41 |
GB/T5783-1986 |
螺栓M10×40 ZnD |
болт |
4 |
||
42 |
GB/T97.2-1986 |
垫圈12 ZnD |
шайба |
4 |
||
43 |
GB/T5783-1986 |
螺栓M10×30 ZnD |
болт |
4 |
||
44 |
GB/T93-1987 |
垫圈10 |
шайба |
8 |
||
45 |
GB/T6170-1986 |
螺母M10 ZnD |
гайка |
8 |
||
46 |
座椅升降装置 |
Подъемно-спускательное |
1 |
|||
устройство сиденья |
||||||
47 |
ZT6A |
座椅 |
сидение |
1 |
||
Z30.17M 车身附件
Кузов и комплектующие принадлежности
Z30.17M 车身附件
Кузов и комплектующие принадлежности
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
||
1 |
Z30.17F.1.5 |
铰链 |
шарнир |
4 |
|
2 |
JY2307 |
气弹簧 |
воздушная пружина |
2 |
|
3 |
Z30.17M.1.1-3 |
板 |
панель |
2 |
|
4 |
GB/T91-1986 |
开口销3.2×16 ZnD |
шплинт |
8 |
|
5 |
GB/T97.2-1985 |
垫圈8 ZnD |
шайба |
22 |
|
6 |
GB/T882-1986 |
销轴B8×40 ZnD |
палец |
4 |
|
7 |
Z40E.17F.1.5 |
板 |
панель |
2 |
|
8 |
Z30.17F.1.4 |
支座 |
держатель |
2 |
|
9 |
Z30.17M.1.4 |
格栅 |
решетка |
1 |
|
10 |
GB/T5781-1986 |
螺栓M10×25 ZnD |
болт |
20 |
|
11 |
Z30.17.15 |
销 |
штифт |
1 |
|
12 |
Z30.17.14 |
保险销 |
предохранительный штифт |
1 |
|
13 |
Z30.17.9 |
后扶手 |
Задняя ручка |
2 |
|
14 |
Z30.17.8A |
右踏板 |
правый педаль |
1 |
|
15 |
Z30.17.7A |
右扶手 |
Правая ручка |
1 |
|
18 |
Z30.17.13 |
前右扶手 |
Передняя правая ручка |
1 |
|
19 |
Z30.17.12 |
前左扶手 |
Передняя левая ручка |
1 |
|
21 |
Z30.17.17A |
左踏板 |
Левый педаль |
1 |
|
22 |
GB/T93-1987 |
垫圈8 |
шайба |
12 |
|
23 |
GB/T5783-1986 |
螺栓M12×30 ZnD |
болт |
14 |
|
24 |
Z30.17.5A |
左扶手 |
Левая ручка |
1 |
|
25 |
GB/T5783-1986 |
螺栓M12×40 ZnD |
болт |
8 |
|
26 |
Z30.17-3 |
撑铁 |
Упор |
2 |
|
27 |
GB/T93-1987 |
垫圈12 |
шайба |
22 |
|
28 |
GB/T6170-1986 |
螺栓M12×40 ZnD |
болт |
8 |
|
29 |
Z30.17M.5 |
梯子 |
лестница |
2 |
|
30 |
GB/T97.2-1985 |
垫圈12 ZnD |
шайба |
8 |
|
31 |
GB/T5783-1986 |
螺栓 M12×25 ZnD |
болт |
12 |
|
32 |
Z30.17M.1.1 |
发动机护罩 |
защитный колпак двигателя |
1 |

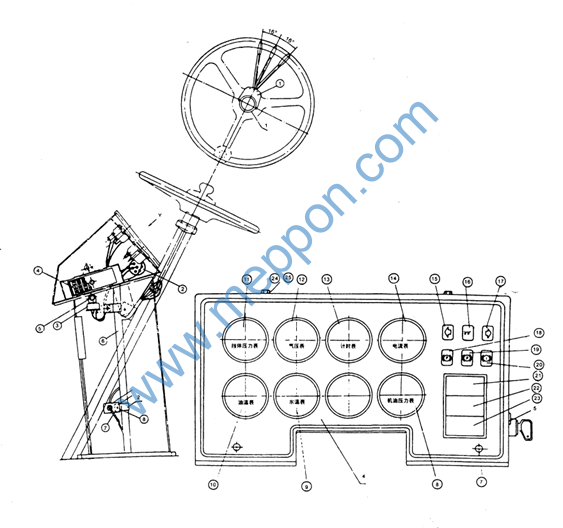

驾驶室电气组件图(塑料仪表板)
Электросхема водительского салона
(Панель пластмассового прибора)
驾驶室电气组件图(塑料仪表板)
Электросхема водительского салона(Панель пластмассового прибора)
序号 Номер |
零件代号 Код детали |
名 称 Наименование детали |
数量 количество |
|||
1 |
Z30.18-9 |
转向灯开关环箍 |
хомут переключателя |
1 |
||
поворотной фары |
||||||
2 |
Z30.18-2 |
线夹 |
зажим кабеля |
2 |
||
3 |
Z30.18.12.1E |
仪表板 |
панель приборов |
1 |
||
4 |
Z30.18.12.1-1 |
塑料仪表面板 |
Панель пластмассового прибора |
1 |
||
5 |
Z30.18.12-1 0 |
标牌 |
маркировка |
1 |
||
(1) |
JK802A |
转向灯开关 |
включатель поворотного фонаря |
1 |
||
(2) |
JK406 |
钥匙开关 |
включатель ключа |
1 |
||
(3) |
SG224C |
闪光继电器 |
вспышечное реле |
1 |
||
(4) |
BX308 |
保险丝盒 |
коробка предохранителя |
1 |
||
(5) |
GB/T5783-1986 |
螺栓M5×16 ZnD |
болт |
1 |
||
(6) |
线束 |
Пучок |
1 |
|||
(7) |
GB/T819-1985 |
螺钉M6×16 ZnD |
винт |
2 |
||
(8) |
DY-2CA |
机油压力表 |
манометр дизеля |
1 |
||
(9) |
DW-2CA |
水温表 |
водяной термометр |
1 |
||
(10) |
DW-2CB |
油温表 |
масляный термометр |
1 |
||
(11) |
YT-202C/5E |
档位压力表 |
манометр скоростей |
1 |
||
(12) |
DY-2CB |
气压表 |
Манометр |
1 |
||
(13) |
GS-3 |
工作计时表 |
таймер |
1 |
||
(14) |
DL-3 |
电流表 |
амперметр |
1 |
||
(15) |
XDB-WSL |
左转向指示灯 |
Левый включатель поворотного фонаря |
1 |
||
(16) |
XDB-WSL |
手制动指示灯 |
Указатель ручного тормоза |
1 |
||
(17) |
XDB-WSL |
右转向指示灯 |
Правый включатель поворотного фонаря |
1 |
||
(18) |
XDB-WSL |
充电指示灯 |
Индикатор зарядки |
1 |
||
(19) |
XDB-WSL |
气压低指示灯 |
Указатель низкого давления |
1 |
||
(20) |
XDB-WSL |
刹车指示灯 |
Указатель тормоза |
1 |
||
(21) |
JK931-006 |
仪表灯开关 |
включатель подсветника |
1 |
