SINOMACH CHANGLIN ZLM40E wheel loader parts catalog 06
Z40E.9B

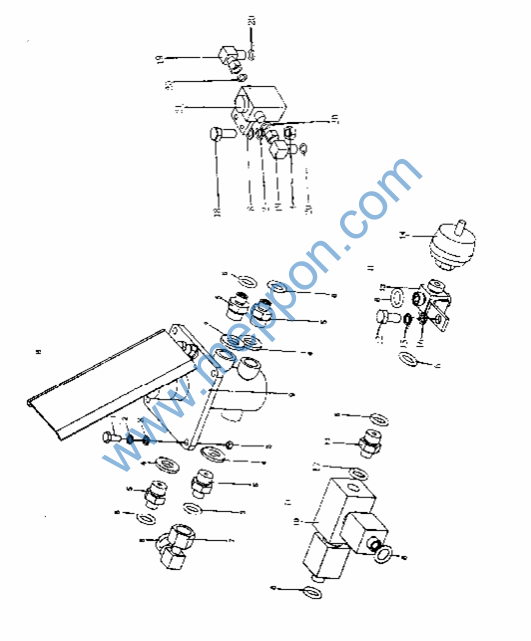

行车制动系统(三)
Service
Brake
System(3)
Z40E.9B
行车制动系统(三)
Service
Brake
System(3)
序号 No. |
零件代号 Part |
零 |
件 名 称 Part |
数量 Q’ty |
1 |
GB/T5783-1986 |
螺栓 M8×30ZnD |
Bolt |
4 |
2 |
GB/T93-1987 |
垫圈 |
Washer |
6 |
3 |
GB/T6170-1986 |
螺母 M8ZnD |
Nut |
6 |
4 |
JB/T1002-1977 |
垫圈 |
Washer |
4 |
5 |
Z30.9.3-1 |
接头 |
Joint |
4 |
6 |
GB1235-1976 |
O 形圈 14×2.4 |
O-ring |
9 |
7 |
Z30.9A.4a.2 |
接头 |
Joint |
1 |
8 |
GB/T97.2-1985 |
垫圈 8ZnD |
Washer |
6 |
9 |
T138B |
气制动阀 |
Air brake valve |
1 |
10 |
DF-2 |
单向阀组 |
Check valve ass’y |
1 |
11 |
Z40E.9-2 |
接头 |
Joint |
1 |
12 |
GB/T5783-1986 |
螺栓 M10×20ZnD |
Bolt |
1 |
13 |
Z40E.9B.3 |
四通接头 |
Cross joint |
1 |
14 |
JN150 |
制动灯开关 |
Brake lamp switch |
1 |
15 |
GB/T93-1987 |
垫圈 10 |
Washer |
1 |
16 |
GB/T97.2-1985 |
垫圈 10ZnD |
Washer |
1 |
17 |
TB/T1002-1977 |
垫圈 22 |
Washer |
1 |
18 |
GB/T5783-1986 |
螺栓 M8×20ZnD |
Bolt |
2 |
19 |
Z40E.9A-1 |
直角接头 |
Joint |
2 |
20 |
GB1235-1976 |
O 形圈 11 × 1.9 |
O-ring |
4 |
21 |
Q22-001A |
选择阀总成 |
Valve |
1 |
Z40E.9B

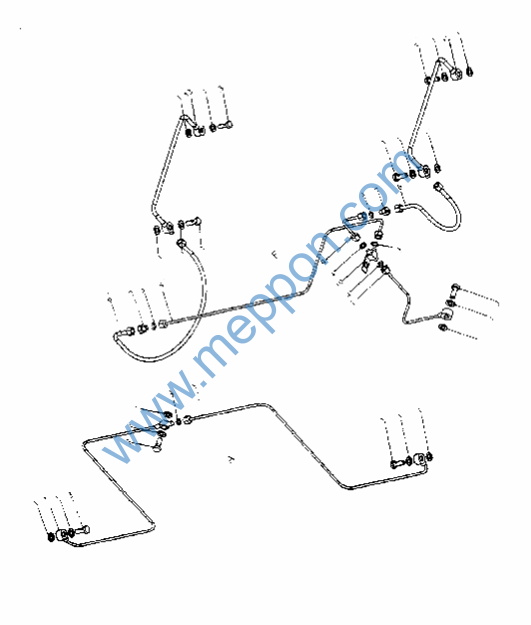

行车制动系统(四)
Service
Brake
System(4)
Z40E.9B
行车制动系统(四)
Service
Brake
System(4)
序号 |
零件代号 |
零 件 名 称 |
数量 |
|
No. |
Part |
Part |
Q’ty |
|
1 |
JB/T1002-1977 |
垫圈 12 |
Washer |
16 |
2 |
Z40E.9B.1 |
前制动管路(右) |
Pipe |
1 |
3 |
Z30.9.1-1 |
螺栓 M12×1.25×32 |
Bolt |
8 |
4 |
GB1235-1976 |
O 形圈 8×1.9 |
O-ring |
6 |
5 |
Z40E.9B.2 |
前制动管路(左) |
Pipe |
1 |
6 |
130-3506040A2 |
制动软管总成 |
Pipe |
2 |
7 |
CL1202.14 Z30.9.11-1 |
接头体 管接头 |
Joint Joint |
2 1 |
8 |
Z40E.9B.7 |
油管(Z40E) |
Pipe |
1 |
9 |
Z40E.9B.6 |
油管(Z40E) |
Pipe |
1 |
10 |
Z40E.9B.5 |
三通接头(Z40E) |
Joint |
1 |
11 |
Z40E.9B.4 Z30.9.11 |
油管 油管 |
Pipe Pipe |
1 1 |
12 |
Z50B.9.2.1 Z0.9.11A.1 |
后制动管路 油管 |
Pipe Pipe |
2 1 |
Z40E.10B

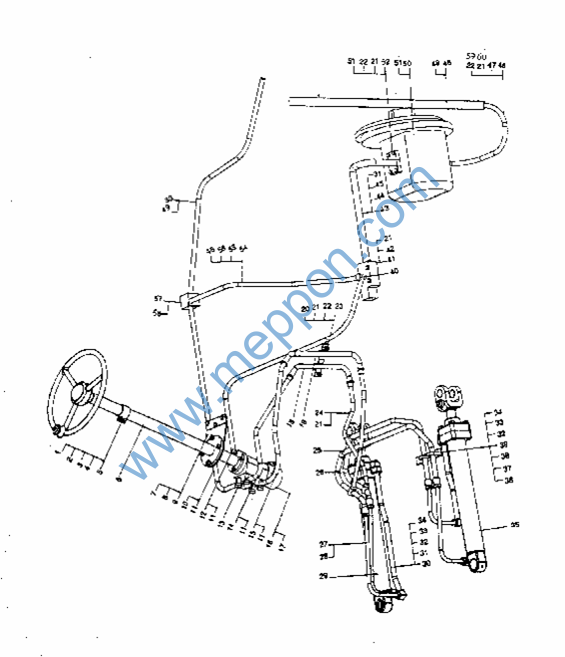

转向系统 Steering
System
Z40E.10B
转向系统 Steering
System
序号 No. |
零件代号 Part |
零 |
件 名 称 Part |
数量 Q’ty |
1 |
Z30.16-1 |
方向机卡 |
Clamp |
1 |
2 |
Z30.16-2 |
方向机卡垫板 |
Plate |
1 |
3 |
GB/T93-1987 |
垫圈 8 |
Washer |
2 |
4 |
GB/T97.2-1985 |
垫圈 8 |
Washer |
2 |
5 |
GB/T5783-1986 |
螺栓 M8×30ZnD |
Bolt |
2 |
6 |
Z30.10A.2 |
转向盘组件 |
Steering wheel ass’y |
1 |
7 |
Z40E.10-8 |
转向器支承板 |
Support plate |
1 |
8 |
GB/T5783-1986 |
螺栓 M10×25ZnD |
Bolt |
3 |
9 |
GB/T97.2-1985 |
垫圈 10 |
Washer |
6 |
10 |
Z40E.10.7 |
胶管总成 |
Hose ass’y |
1 |
11 |
GB1235-1976 |
O 形圈20×2.4 |
O-ring |
12 |
12 |
Z40E.10.12 |
胶管总成 |
Hose ass’y |
1 |
13 |
Z30.10.1 |
管接头组件 |
Tube joint ass’y |
4 |
14 |
Z40E.10.8 |
胶管总成 |
Hose ass’y |
1 |
15 |
Z40E.10.9 |
胶管总成 |
Hose ass’y |
1 |
16 |
FKA-146020 |
阀块 |
Vaove block |
1 |
17 |
BZZ1-E630C |
转向器 |
Steering gear |
1 |
18 |
Z40E.10.10 |
油管 |
Oil pipe |
1 |
19 |
Z40E.10.11 |
油管 |
Oil pipe |
1 |
20 |
Z40E.10-2 |
板 |
Plate |
1 |
21 |
GB/T93-1987 |
垫圈 10 |
Washer |
1 |
22 |
GB/T5783-1986 |
螺栓 M10×30ZnD |
Bolt |
6 |
23 |
GB/T6170-1986 |
螺母 M10ZnD |
Nut |
2 |
24 |
JB/T1885-1977 |
胶管接头 16Ⅱ-700 |
Hose joint |
2 |
25 |
Z40E.10.5 |
油管 |
Oil pipe |
1 |
26 |
Z40E.10.6 |
油管 |
Oil pipe |
1 |
27 |
JB/T1885-1977 |
胶管接头 13 Ⅱ-700 |
Hose joint |
4 |
28 |
GB1235-1976 |
O 形圈 16×2.4 |
O-ring |
8 |
29 |
Z40E.10.2A |
右转向油缸 |
Rght steering cylinder |
1 |
30 |
Z40E.10.3 |
油管 |
Oil pipe |
2 |
31 |
GB1235-1976 |
O 形圈24×2.4 |
O-ring |
5 |
32 |
GB/T6176-1986 |
螺母 M10×1.25 |
Nut |
12 |
33 |
CHL02.049-1999 |
垫圈 10 |
Washer |
12 |
34 |
CHL02.012-1999 |
U 形管夹 A22 |
U clip |
6 |
35 |
Z40E.10.1A |
左转向油缸 |
Left steering cylinder |
1 |
