SINOMACH CHANGLIN ZLM40E wheel loader parts catalog 16

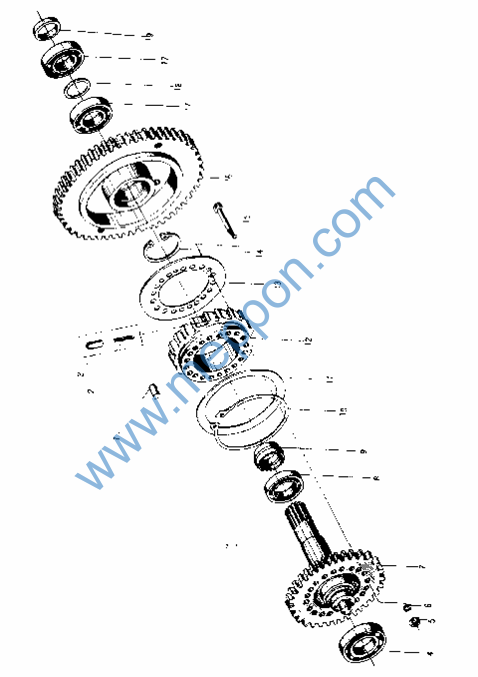

二轴总成(大超越离合器)
Second
ShaftAss’y(Big
Overriding
Clutch)
一轴总成 First
Shaft
Ass’y
序号 |
零件代号 |
零 件 名 称 |
数量 |
|
No. |
Part |
Part |
Q’ty |
|
1 |
403101 |
旋转油封 70×78×5 Oil seal |
1 |
|
2 |
GB/T276-89 |
球轴承 6016(80×125×22) Bearing |
1 |
|
3 |
403103 |
输入二级齿轮 |
Gear |
1 |
4 |
403102 |
旋转油封 45×53×5 Oil seal |
1 |
|
5 |
GB/T301-1984 |
推力球轴承 8111 Bearing |
1 |
|
6 |
403104 |
输入一级齿轮 |
Gear |
1 |
7 |
GB/T276-1994 |
球轴承 6311(55×120×29) Bearing |
1 |
|
8 |
403105 |
调整圈 |
Adjusting washer |
1 组 |
二轴总成(大超越离合器)
Second
ShaftAss’y(Big
Overriding
Clutch)
序号 |
零件代号 |
零 件 名 称 |
数量 |
|
No. |
Part |
Part |
Q’ty |
|
1 |
403207A |
滚柱Ф15×32 |
Roller |
20 |
2 |
403204A |
弹簧 |
Spring |
40 |
3 |
403202A |
弹簧座 |
Spring seat |
40 |
4 |
GB/T276-1994 |
球轴承 6211(55×100×21) |
Ball bearing |
1 |
5 |
GB/T6171-1986 |
螺母 M10×1 |
Nut |
20 |
6 |
GB/T859-1987 |
垫圈 10 |
Washer |
20 |
7 |
403203 |
中间输入轴 |
Shaft |
1 |
8 |
GB/T276-1994 |
球轴承 6010(50×80×16) |
Ball bearing |
2 |
9 |
403210 |
隔离套 |
Sleeve |
1 |
10 |
GB/T894.1-1986 |
挡圈 170 |
Snap ring |
1 |
11 |
403205 |
滚柱左挡圈 |
Snap ring |
1 |
12 |
403209 |
内环凸轮 |
Cam |
1 |
13 |
403206 |
滚柱右挡圈 |
Snap ring |
1 |
14 |
GB/T893.1-1986 |
挡圈 80 |
Snap ring |
1 |
15 |
403201 |
螺栓 |
Bolt |
20 |
16 |
403208A |
外环齿轮 |
Gear |
1 |
17 |
GB/T276-1994 |
球轴承 6210(50×90×20) |
Ball bearing |
2 |
18 |
403211 |
隔离环 |
Spacing ring |
1 |
19 |
403212 |
调整圈 |
Adjusting washer |
1 |

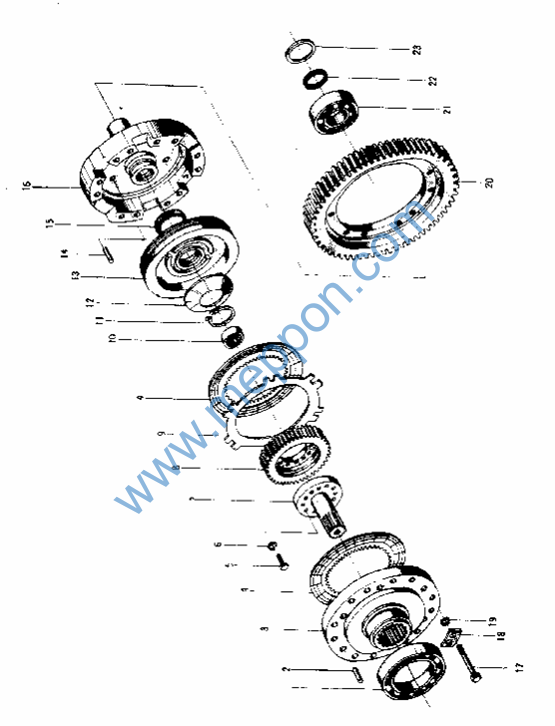

三轴总成 Third
Shaft
Ass’y
三轴总成 Third
Shaft
Ass’y
序号 |
零件代号 |
零 件 名 称 |
数量 |
|
No. |
Part |
Part |
Q’ty |
|
1 |
GB/T276-1994 |
球轴承 6012( 110×170×28) |
Ball bearing |
1 |
2 |
403504 |
圆柱销 |
Pin |
6 |
3 |
403501 |
直接档受压盘 |
Oppressed disc |
1 |
4 |
403505-506A |
直接档主动片 |
Drive disc |
2 |
5 |
GB/T5782-1986 |
螺栓 M8×20 |
Bolt |
12 |
6 |
GB/T93-1987 |
垫圈 8 |
Washer |
12 |
7 |
403502 |
直接档轴 |
Shaft |
1 |
8 |
403509 |
Ⅱ档齿圈 |
Gear ring |
1 |
9 |
403507 |
直接档从动片 |
Driver disc |
1 |
10 |
GB/T276-1994 |
球轴承 6204(20×47×14) |
Ball bearing |
1 |
11 |
GB/T894.1-1987 |
挡圈 65 |
Snap ring |
1 |
12 |
403413 |
盘形弹簧 |
Spring |
1 |
13 |
403508-510A |
直接挡活塞总成 |
Piston ass’y |
1 |
14 |
403516 |
销Ф 10 |
Pin |
3 |
15 |
403101 |
旋转油封70×78×5 |
Oil seal |
1 |
16 |
403512A |
直接档油缸体 |
Cylinder body |
1 |
17 |
GB/T5785-1986 |
螺栓 M12×1.25×100 |
Bolt |
12 |
18 |
403517 |
锁片 |
Lock plate |
6 |
19 |
GB/T93-1987 |
垫圈 12 |
Washer |
12 |
20 |
403511 |
中间轴输出齿轮 |
Gear |
1 |
21 |
GB/T276-1994 |
球轴承 6311(55×120×29) |
Ball bearing |
1 |
22 |
403102 |
旋转油封45×53×5 |
Oil seal |
1 |
23 |
403105 |
调整圈 |
Adjusting washer |
1 组 |

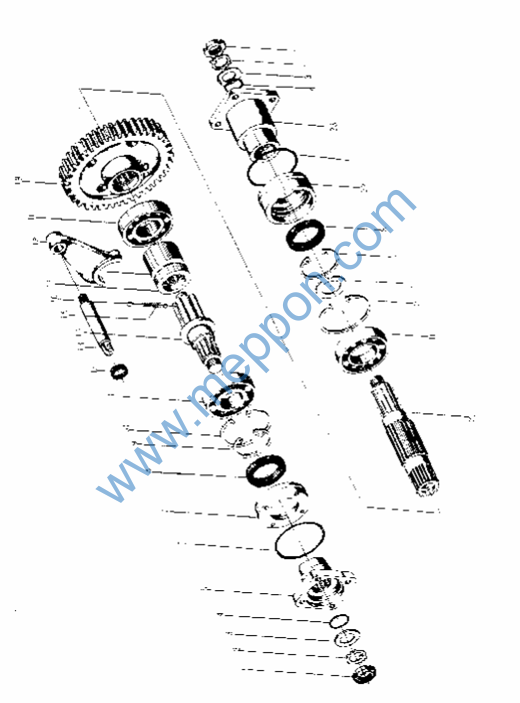

四轴总成 Fourth
Shaft
Ass’y
四轴总成 Fourth
Shaft
Ass’y
序号 |
零件代号 |
零 件 名 称 |
数量 |
|
No. |
Part |
Part |
Q’ty |
|
1 |
GB/T812-1988 |
圆螺母 M33×1.5 Nut |
2 |
|
2 |
GB/T585-1988 |
垫圈 33 |
Washer |
2 |
3 |
403303 |
垫圈 |
Washer |
2 |
4 |
403315 |
O 形圈 52×5.7 O-ring |
2 |
|
5 |
403301B |
法兰 |
Flange |
1 |
6 |
GB1235-1976 |
O 形圈 130×5.7 O-ring |
2 |
|
7 |
403404A |
油封座 |
Oil seal seat |
1 |
8 |
GB/T9877.1-1999 |
骨架油封 FB70×95×12B Oil seal |
2 |
|
9 |
GB/T893.1-1986 |
挡圈 95 |
Snap ring |
2 |
10 |
GB/T893.1-1986 |
挡圈 130 |
Snap ring |
2 |
11 |
GB/T276-1994 |
球轴承 6312(60×130×31) Ball bearing |
3 |
|
12 |
GB/T9877.1-1999 |
骨架滑封 B25×40×10 Oil real |
1 |
|
13 |
403306A |
前后桥连接拉杆 Conneting rod |
1 |
|
14 |
403309B |
后输出轴 |
Output shaft |
1 |
15 |
403308 |
弹簧 |
Spring |
1 |
16 |
GB/T308-1989 |
钢球 10 |
Steel ball |
2 |
17 |
403310 |
滑套 |
Bushing |
1 |
18 |
403307 |
前后桥连接拨叉 Yoke |
1 |
|
19 |
403311 |
输出轴齿轮 Output shaft gear |
1 |
|
20 |
403312B-313 |
前输出轴组件 Output shaft ass’y |
1 |
|
21 |
403305 |
隔套 |
Sleeve |
1 |
22 |
403314A |
油封盖 Oil seal cover |
1 |
|
23 |
409109 |
法兰 |
Flange |
1 |
