SINOMACH CHANGLIN 717H motor grader parts catalog 07

Meppon Co., Ltd Posted on by

20 动力传动 Power Train

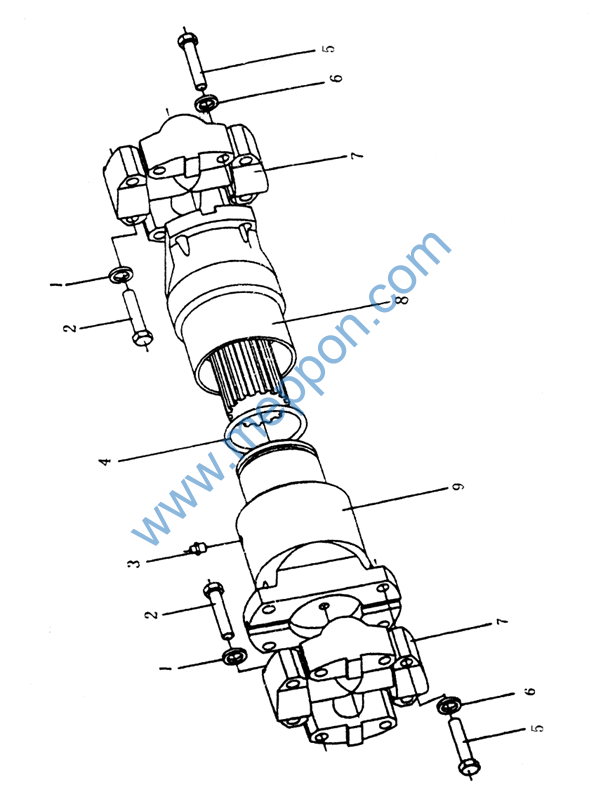

FIG.2051 传动轴 Drive Shaft





















































































FIG.2051 传动轴 Drive Shaft

序号

No.

零 件 代 号

Part No.

版本

Ver.

名 称

Part Name

数量

Q’ty

适用车号

Suit Num.

选装

Cho.

1

B-G000930-00003

1

垫圈12

Washer

8

00005-



2

B-G057850-00007

1

螺栓M12×1.5×55-10.9 ZnD

Bolt

8

00005-




190C.7.1

1

传动轴

Drive Shaft

1

00005-



3

.B-J07940A-00001

1

.油杯M10×1

.Crease Fitting

1

00005-



4

.B-Q020710-00100

1

.O形密封圈80×5.7

.O-Ring

1

00005-



5



1

.螺栓M12×1.25×55

.Bolt

8

00005-



6

.B-G000930-00003

1

.垫圈12

.Washer

8

00005-



7

.T160

1

.万向节总成

.Cross Shaft Fork

1

00005-



8

.ZL50-05200-01

1

.防尘套

.Sleeve

1

00005-




.190C.7-1

1

.花键轴叉

.Spline Shaft Fork

1

00005-



9

.ZL50E.3.3-2

1

.花键套

.Sleeve

1

00005-




.85Z.01.4-12

1

.堵盖

.Dust

1

00005-
































FIG.2551A 变速器系统（6BTA5.9）
T/M System（6BTA5.9）


























FIG.2551A 变速器系统（6BTA5.9） T/M System（6BTA5.9）

序号

No.

零 件 代 号

Part No.

版本

Ver.

名 称

Part Name

数量

Q’ty

适用车号

Suit Num.

选装

Cho.

1

190C.4.3

1

接管

Tube

1

00005-



2

B-G03452A-00011

1

O形圈30×3.55

O-Ring

2

00005-



3

190C.4.2

1

接管

Tube

1

00005-



4

B-Q020710-00050

1

O形圈32×3.1

O-Ring

6

00005-



5

B-Q020750-00066

1

胶管接头25I-2700

Hose

1

00005-



6

B-Q020750-00065

1

胶管接头25I-2800

Hose

1

00005-



7

718.4-1

1

飞轮连接盘

Disc

1

00005-



8

B-G000930-00001

1

垫圈10

Washer

40

00005-



9

B-G057830-00011

1

螺栓M10×35-10.9 ZnD

Bolt

40

00005-



10

Z30.2D.1-16

1

盖板

Plate

1

00005-



11

Z30.2D.1-17

1

弹性垫

Pag

1

00005-



12

B-G000930-00003

1

垫圈12

Washer

12

00005-



13

B-G057830-00033

1

螺栓M12×30-10.9 ZnD

Bolt

12

00005-



14

B-G057830-00137

1

螺栓M8×16 ZnD

Bolt

4

00005-



15

B-G000930-00017

1

垫圈8

Washer

4

00005-



16

190C.4-1A

1

飞轮壳连接盘

Disc

1

00005-



17

W-03-00043

1

变速器6WG180

T/M

1

00005-



18

190C.4-5

1

接头

Joint

2

00005-



19

B-J010020-00010

1

垫圈30

Washer

2

00005-



20

190C.4.1

1

接管

Tube

1

00005-



21

B-J010000-00001

1

螺塞M10×1

Plug

2

00005-



22

B-J010020-00001

1

垫圈10

Washer

2

00005-



23

　

1

油标尺

Oil Gauge

1

00005-



24

B-G057830-00146

1

螺栓M8×30 ZnD

Bolt

2

00005-



25

B-G000930-00017

1

垫圈8

Washer

2

00005-




B-G00097B-00023

1

垫圈8ZnD

Washer

2

00005-



26

190C.4.5

1

加油口总成

Tube

1

00005-



27

190C.4-6

1

垫

Pag

1

00005-



28

B-G057830-00104

1

螺栓M20×80 ZnD

Bolt

4

00005-



29

B-G061720-00008

1

螺母M20 ZnD

Nut

4

00005-



30

190C.4.4

1

支承座

Support

1

00005-















FIG.2551A 变速器系统（6BTA5.9） T/M System（6BTA5.9）
