SINOMACH CHANGLIN 717H motor grader parts catalog 13
FIG.2801 前桥(I) Front Axle(I)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
190C.6.5 |
1 |
前桥 |
Axle, Front |
1 |
00005- |
|
2 |
190C.6-26 |
1 |
衬套 |
Bushing |
2 |
00005- |
|
3 |
190C.6.6 |
1 |
内防尘圈 |
Seal, Dust |
5 |
00005- |
|
4 |
190C.6-23 |
1 |
轴 |
Shaft |
1 |
00005- |
|
5 |
B-J07940A-00001 |
1 |
油杯M10×1 |
Fitting, Grease |
1 |
00005- |
|
6 |
190C.6-28 |
1 |
螺钉 |
Screw |
1 |
00005- |
|
7 |
B-G00031C-00002 |
1 |
螺栓M16×1.5×135ZnD |
Bolt |
1 |
00005- |
|
8 |
B-Q020440-00002 |
1 |
螺母M16×1.5ZnD |
Nut |
1 |
00005- |
|
9 |
B-J009820-00003 |
1 |
垫圈16 |
Gasket |
2 |
00005- |
|
10 |
B-G000910-00043 |
1 |
销4×36ZnD |
Pin, Cotter |
1 |
00005- |
|
11 |
190C.6-27 |
1 |
挡板 |
Plug |
1 |
00005- |
|
12 |
190C.6-13 |
1 |
支座 |
Holder |
2 |
00005- |
|
13 |
190C.6-34 |
1 |
衬套 |
Bushing |
4 |
00005- |
|
14 |
190C.6.2 |
1 |
内防尘圈 |
Seal, Dust |
8 |
00005- |
|
15 |
190C.6-33 |
1 |
销 |
Pin |
2 |
00005- |
|
16 |
B-J07940A-00001 |
1 |
油杯M10×1 |
Fitting, Grease |
2 |
00005- |
|
17 |
190C.6-21 |
1 |
垫 |
Washer |
2 |
00005- |
|
18 |
B-QO20440-00004 |
1 |
螺母M30×1.5ZnD |
Nut |
2 |
00005- |
|
19 |
B-G000910-00057 |
1 |
销6.3×50ZnD |
Pin, Cotter |
2 |
00005- |
|
20 |
190C.6-15 |
1 |
螺栓 |
Bolt |
2 |
00005- |
|
21 |
B-Q020490-00007 |
1 |
垫圈16 |
Washer |
2 |
00005- |
|
22 |
190C.6.1 |
1 |
导向杆 |
Rod, Leaning |
1 |
00005- |
|
23 |
190C.6-22 |
1 |
衬套 |
Bushing |
2 |
00005- |
|
24 |
190C.6.3 |
1 |
内防尘圈 |
Seal, Dust |
4 |
00005- |
|
25 |
B-J07940B-00001 |
1 |
油杯45°M10×1 |
Fitting, Grease |
2 |
00005- |
|
26 |
190C.6-25 |
1 |
垫 |
Collar |
1 |
00005- |
|
27 |
190C.6-30 |
1 |
套 |
Spacer |
1 |
00005- |
|
28 |
190C.6-29 |
1 |
垫 |
Collar |
1 |
00005- |
|
29 |
190C.6-24 |
1 |
销 |
Pin, L.H |
1 |
00005- |
|
30 |
190C.6-32 |
1 |
销 |
Pin, R.H |
1 |
00005- |
|
31 |
190C.6-31 |
1 |
支座 |
Holder |
2 |
00005- |
|
32 |
B-GO57830-00095 |
1 |
螺栓M20×45-10.9ZnD |
Bolt |
2 |
00005- |
|
33 |
B-Q020490-00011 |
1 |
垫圈20 |
Washer |
2 |
00005- |
|
34 |
B-Q020490-00019 |
1 |
垫圈30 |
Washer |
1 |
00005- |
|
35 |
190C.6-21 |
1 |
垫 |
Washer |
1 |
00005- |
|
36 |
B-Q020440-00004 |
1 |
螺母M30×1.5ZnD |
Nut |
2 |
00005- |
|
37 |
B-G000910-00055 |
1 |
销6.3×45ZnD |
Pin, Cotter |
2 |
00005- |
|
38 |
190C.6-35 |
1 |
销 |
Pin |
1 |
00005- |
|
39 |
190C.6-36 |
1 |
螺栓 |
Bolt |
1 |
00005- |
|
40 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer, Spring |
1 |
00005- |
|
41 |
B-G057820-00209 |
1 |
螺栓M24X70ZnD |
Bolt |
1 |
00005- |
|

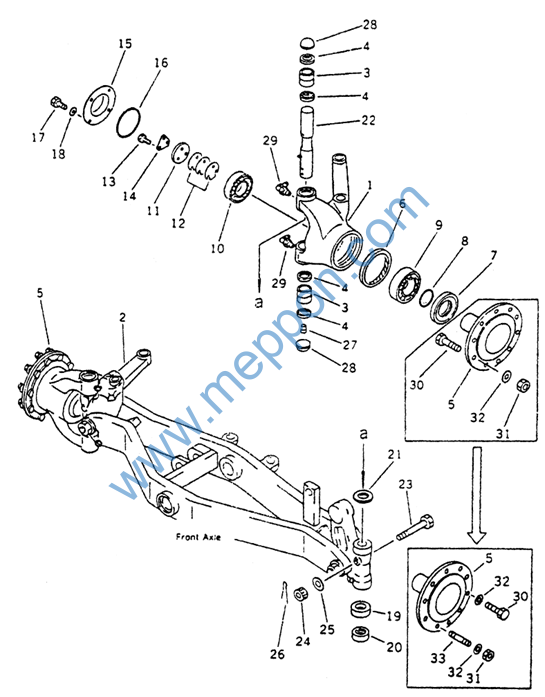

FIG.2803 前桥(II) Front Axle(II)
FIG.2803 前桥(II) Front Axle(II)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
190C.6-14 |
1 |
左支架 |
Housing, L.H |
1 |
00005- |
|
2 |
190C.6-12 |
1 |
右支架 |
Housing, R.H |
1 |
00005- |
|
3 |
190C.6-17 |
1 |
轴套 |
Bushing |
4 |
00005- |
|
4 |
190C.6.2 |
1 |
内防尘圈 |
Seal, Dust |
8 |
00005- |
|
5 |
190C.6-5 |
1 |
轴 |
Shaft, Hub |
2 |
00005- |
|
6 |
B-G09877A-00048 |
1 |
油封FB145×175×13 |
Seal, Oil |
2 |
00005- |
|
7 |
190C.6-4 |
1 |
支架 |
Spacer |
2 |
00005- |
|
8 |
B-Q020520-00003 |
1 |
O形圈84×3.1-1 |
O-Ring |
2 |
00005- |
|
9 |
B-G002970-00022 |
1 |
滚动轴承32217 |
Bearing |
2 |
00005- |
|
10 |
B-G002970-00021 |
1 |
滚动轴承32216 |
Bearing |
2 |
00005- |
|
11 |
190C.6-2 |
1 |
座 |
Holder |
2 |
00005- |
|
12 |
190C.6-6 |
1 |
垫片 |
Shim, 0.1mm |
8 |
00005- |
|
190C.6-7 |
1 |
垫片 |
Shim, 0.3mm |
4 |
00005- |
||
190C.6-8 |
1 |
垫片 |
Shim, 0.5mm |
4 |
00005- |
||
13 |
B-G057830-00033 |
1 |
螺栓M12×30-10.9 ZnD |
Bolt |
6 |
00005- |
|
14 |
190C.6-3 |
1 |
锁片 |
Lock |
2 |
00005- |
|
15 |
190C.6-9 |
1 |
盖 |
Cap |
2 |
00005- |
|
16 |
B-Q020520-00004 |
1 |
O形圈144.4×3.1-1 |
O-Ring |
2 |
00005- |
|
17 |
B-G057830-00158 |
1 |
螺栓M10×20-10.9 ZnD |
Bolt |
8 |
00005- |
|
18 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
8 |
00005- |
|
19 |
190C.6-1 |
1 |
盖 |
Cover |
2 |
00005- |
|
20 |
W-03-00042 |
1 |
轴承|T177 |
Bearing |
2 |
00005- |
|
21 |
190C.6-10 |
1 |
垫 |
Spacer |
2 |
00005- |
|
22 |
190C.6-11 |
1 |
主销 |
Pin |
2 |
00005- |
|
23 |
B-G000031C-00003 |
1 |
螺栓M12×1.5×100 ZnD |
Bolt |
2 |
00005- |
|
24 |
B-Q020440-00001 |
1 |
螺母M12×1.5 ZnD |
Nut |
2 |
00005- |
|
25 |
B-Q020490-00003 |
1 |
垫12 |
Washer |
2 |
00005- |
|
26 |
B-G000910-00029 |
1 |
销3.2×22 ZnD |
Pin, Cotter |
2 |
00005- |
|
27 |
B-Q020360-00004 |
1 |
锥形螺塞BR1/8 |
Plug |
2 |
00005- |
|
28 |
190C.6-16 |
1 |
挡板 |
Plug |
4 |
00005- |
|
29 |
B-J07940B-00001 |
1 |
油杯45°M10×1 |
Fitting, Grease |
4 |
00005- |
|
30 |
B-G057830-00106 |
1 |
螺栓M22×50-10.9 ZnD |
Bolt |
16 |
00005- |
|
31 |
B-G061700-00020 |
1 |
螺母M22 ZnD |
Nut |
4 |
00005- |
|
32 |
B-Q020490-00013 |
1 |
垫圈22 |
Washer |
20 |
00005- |
|
33 |
B-G008980-00001 |
1 |
螺柱M22×50-10.9 ZnD |
Stud |
4 |
00005- |
|
FIG.2805 前桥(III) Front Axle(III)
FIG.2805 前桥(III) Front Axle(III)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
190C.6-43 |
1 |
衬套 |
Spacer |
4 |
00005- |
|
2 |
190C.6.8 |
1 |
护套 |
Boot |
4 |
00005- |
|
3 |
190C.6-42 |
1 |
销 |
Pin |
2 |
00005- |
|
4 |
190C.6-36 |
1 |
螺栓 |
Bolt |
2 |
00005- |
|
5 |
B-Q020490-00003 |
1 |
垫12 |
Washer |
2 |
00005- |
|
6 |
190C.6-44 |
1 |
球铰头 |
Stud, Ball |
2 |
00005- |
|
7 |
B-G057830-00070 |
1 |
螺栓M16×35 ZnD |
Bolt |
2 |
00005- |
|
8 |
190C.6-41 |
1 |
垫 |
Plate |
2 |
00005- |
|
9 |
190C.6.7 |
1 |
衬套 |
Bushing Ass’ Y |
2 |
00005- |
|
10 |
B-G00893A-00010 |
1 |
挡圈62 |
Ring, Snap |
2 |
00005- |
|
11 |
190C.6-39 |
1 |
护套 |
Boot |
2 |
00005- |
|
12 |
190C.6-38 |
1 |
挡圈 |
Ring, Snap |
2 |
00005- |
|
13 |
190C.6-40 |
1 |
挡圈 |
Ring, Snap |
2 |
00005- |
|
14 |
190C.6-16 |
1 |
挡板 |
Plug |
2 |
00005- |
|
15 |
190C.6-37 |
1 |
球铰头 |
Stud, Ball |
2 |
00005- |
|
16 |
B-G057830-00070 |
1 |
螺栓M16×35 ZnD |
Bolt |
2 |
00005- |
|
17 |
190C.6-41 |
1 |
垫 |
Plate |
2 |
00005- |
|
18 |
190C.6.4 |
1 |
拉杆 |
Rod, Tie |
1 |
00005- |
|
19 |
190C.6-20 |
1 |
螺母(左) |
Nut, L.H. Thread |
1 |
00005- |
|
20 |
190C.6-19 |
1 |
接头 |
Joint |
1 |
00005- |
|
21 |
B-G061730-00015 |
1 |
螺母M39×1.5 ZnD |
Nut |
1 |
00005- |
|
22 |
190C.6-18 |
1 |
球铰接头 |
Rod, End |
1 |
00005- |
|
23 |
190C.6.7 |
1 |
衬套 |
Bushing Ass‘Y |
2 |
00005- |
|
24 |
B-G00893A-00010 |
1 |
挡圈62 |
Ring, Snap |
2 |
00005- |
|
25 |
B-J07940B-00004 |
1 |
油杯90°M10×1 |
Fitting, Grease |
2 |
00005- |
|
26 |
190C.6-39 |
1 |
护套 |
Boot |
2 |
00005- |
|
27 |
190C.6-38 |
1 |
挡圈 |
Ring, Snap |
2 |
00005- |
|
28 |
190C.6-40 |
1 |
挡圈 |
Ring, Snap |
2 |
00005- |
|
29 |
190C.6-16 |
1 |
挡板 |
Plug |
2 |
00005- |
|
30 轮胎 Wheel
