SINOMACH CHANGLIN 717H motor grader parts catalog 20

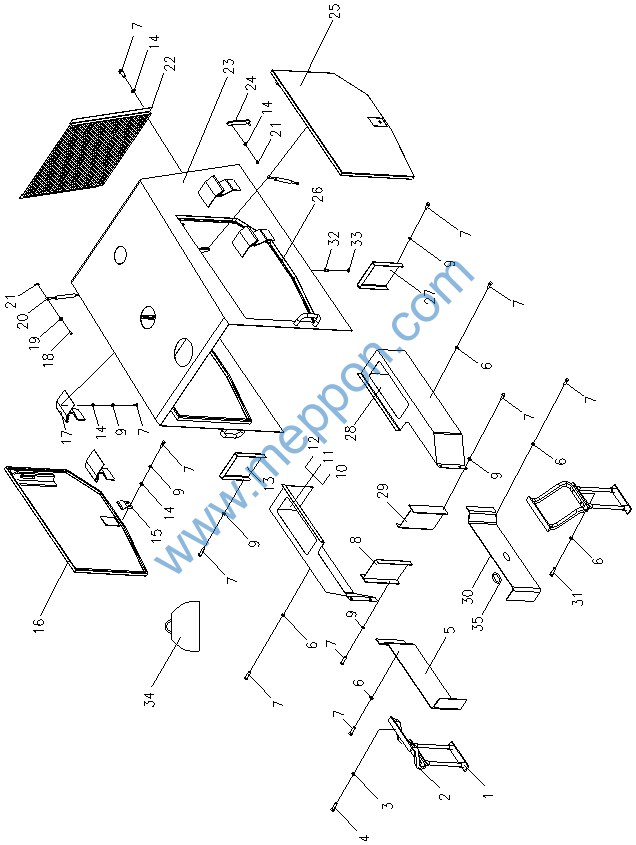

FIG.5101 车身及附件 Vehicle Body and Accessory
FIG.5101 车身及附件 Vehicle Body and Accessory
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
722.17.9A |
1 |
软梯 |
Soft ladder |
2 |
00005- |
|
2 |
722.17.10A |
1 |
梯子 |
Ladder |
2 |
00005- |
|
3 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
17 |
00005- |
|
4 |
B-G057830-00034 |
1 |
螺栓M12x30ZnD |
Bolt |
7 |
00005- |
|
5 |
190C.17E.7 |
1 |
板 |
Board |
1 |
00005- |
|
6 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
28 |
00005- |
|
7 |
B-G057830-00006 |
1 |
螺栓M10x25ZnD |
Bolt |
74 |
00005- |
|
8 |
190C.17E.5 |
1 |
板 |
Board |
1 |
00005- |
|
9 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
32 |
00005- |
|
10 |
190C.17.6 |
1 |
板 |
Board |
2 |
00005- |
|
11 |
190C.17.5 |
1 |
板 |
Board |
2 |
00005- |
|
12 |
190C.17E.3 |
1 |
板 |
Board |
1 |
00005- |
|
13 |
190C.17.2 |
1 |
板 |
Board |
1 |
00005- |
|
14 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Washer |
28 |
00005- |
|
15 |
190C.17.1-8 |
1 |
板 |
Board |
2 |
00005- |
|
16 |
165H.17.1.3 |
1 |
右门(6BTA5.9) |
Right door(6BTA5.9) |
1 |
00005- |
|
190C.17D.1.3 |
1 |
右门(SC8D) |
Right door(SC8D) |
1 |
00005- |
Y |
|
17 |
190C.17E.1.4 |
1 |
铰链 |
Iron hinges |
4 |
00005- |
|
18 |
B-G008820-00046 |
1 |
销轴B8X40 |
Pin roll |
4 |
00005- |
|
19 |
B-G00097B-00023 |
1 |
垫圈8ZnD |
Washer |
6 |
00005- |
|
20 |
W-09-00082 |
1 |
气弹簧/JY2253 |
Air spring |
2 |
00005- |
|
21 |
B-G000910-00025 |
1 |
开口销3.2X16ZnD |
Forelock |
8 |
00005- |
|
22 |
718.17.1.2 |
1 |
格栅 |
Grate |
1 |
00005- |
|
23 |
718.17.1.1 |
1 |
发动机护罩(6BTA5.9) |
Hood(6BTA5.9) |
1 |
00005- |
|
190C.17D.1.1 |
1 |
发动机护罩(SC8D) |
Hood(SC8D) |
1 |
00005- |
Y |
|
24 |
Z40E.17F.1.5 |
1 |
板 |
Board |
2 |
00005- |
|
25 |
165H.17.1.2 |
1 |
左门(6BTA5.9) |
Left door(6BTA5.9) |
1 |
00005- |
|
190C.17D.1.2 |
1 |
左门(SC8D) |
Left door(SC8D) |
1 |
00005- |
Y |
|
26 |
Z30.16.4E-15 |
1 |
门封条 |
Seal |
2 |
00005- |
|
27 |
190C.17.9 |
1 |
板 |
Board |
1 |
00005- |
|
28 |
190C.17E.2 |
1 |
板 |
Board |
1 |
00005- |
|
29 |
190C.17E.4 |
1 |
板 |
Board |
1 |
00005- |
|
30 |
722.17.11 |
1 |
板 |
Board |
1 |
00005- |
|
31 |
B-G057830-00015 |
1 |
螺栓M10x40ZnD |
Bolt |
4 |
00005- |
|
32 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
13 |
00005- |
|
33 |
B-G057830-00030 |
1 |
螺栓M12x25ZnD |
Bolt |
10 |
00005- |
|
34 |
722H.17.1 |
1 |
随机工具及备件 |
Awaiting parts |
1 |
00005- |
|
35 |
722H.17-1 |
1 |
嵌条 |
Insert ring |
1 |
00005- |
|

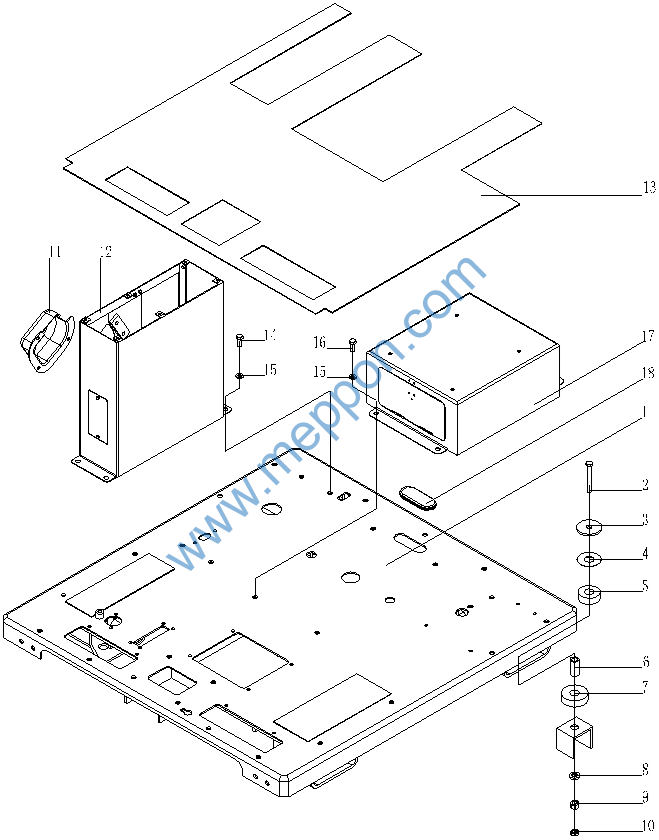

FIG.5201 底板 Frame
FIG.5201 底板 Frame
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
719.16.1 |
1 |
底板架 |
Frame |
1 |
00005- |
|
2 |
B-G057860-00020 |
1 |
螺栓M16×1.5×100ZnD |
Bolt |
4 |
00005- |
|
3 |
190C.16E-4 |
1 |
垫片 |
Plate |
4 |
00005- |
|
4 |
190C.16E-7 |
1 |
垫圈 |
Washer |
4 |
00005- |
|
5 |
190C.16E-5 |
1 |
减振垫 |
Cushion |
4 |
00005- |
|
6 |
190C.16E-8 |
1 |
垫套 |
Collar |
4 |
00005- |
|
7 |
190C.16E-6 |
1 |
减振垫 |
Cushion |
4 |
00005- |
|
8 |
B-Q020490-00007 |
1 |
垫圈16 |
Washer |
4 |
00005- |
|
9 |
B-G061710-00010 |
1 |
螺母M16×1.5ZnD |
Nut |
4 |
00005- |
|
10 |
B-G061730-00007 |
1 |
螺母M16×1.5ZnD |
Nut |
4 |
00005- |
|
11 |
190C.16E-1 |
1 |
手油门罩 |
Cover |
1 |
00005- |
|
12 |
718.16.2 |
1 |
操纵箱体 |
Box |
1 |
00005- |
|
13 |
722H.16-1 |
1 |
底板垫 |
Bootom Plate Washer |
1 |
00005- |
|
14 |
B-G057830-00030 |
1 |
螺栓M12×25ZnD |
Bolt |
4 |
00005- |
|
15 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
8 |
00005- |
|
16 |
B-G057830-00034 |
1 |
螺栓M12×30ZnD |
Bolt |
4 |
00005- |
|
17 |
719.16.2 |
1 |
工具箱 |
Box |
1 |
00005- |
|
18 |
190C.16-6 |
1 |
橡胶圈 |
Rubberloop |
1 |
00005- |
|

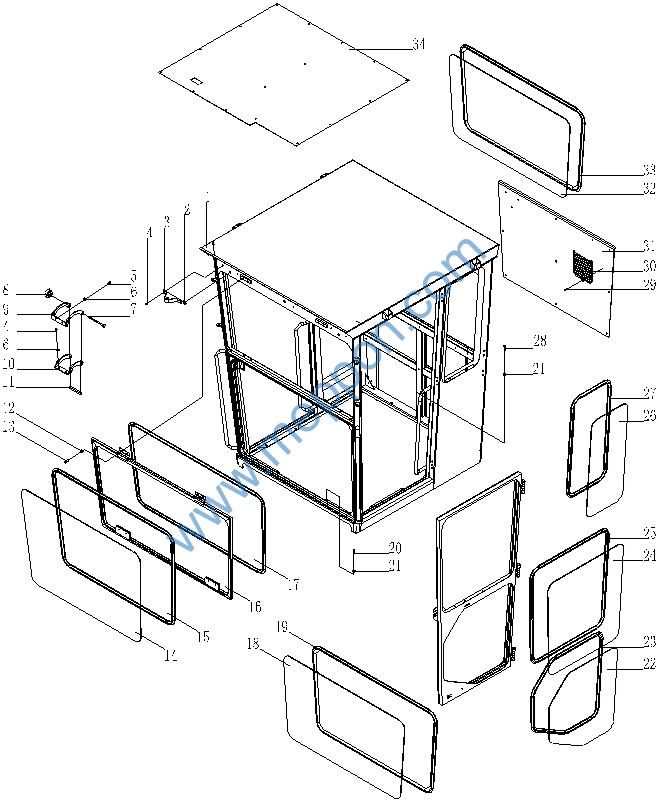

FIG.5401 驾驶室总成 Cab Ass’y
FIG.5401 驾驶室总成 Cab Ass’y
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
220H.16.1 |
3 |
驾驶室总成 |
Cab Ass’ Y |
1 |
00005- |
||
1 |
220C.16D.1.2 |
2 |
驾驶室骨架 |
Cab |
1 |
00005- |
|
2 |
3Y21.18-1 |
1 |
出线圈 |
Loop |
2 |
00005- |
|
3 |
190C.16D.1.6 |
灯架 |
Lamp Support |
2 |
00005- |
||
4 |
B-G057830-00139 |
1 |
螺栓M8×20 ZnD |
Bolt |
8 |
00005- |
|
5 |
B-G057830-00137 |
1 |
螺栓M8×16 ZnD |
Bolt |
4 |
00005- |
|
6 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
8 |
00005- |
|
7 |
190C.16E.2-19 |
1 |
螺杆 |
Bolt |
2 |
00005- |
|
8 |
190C.16E.2.16 |
1 |
手柄 |
Knob |
2 |
00005- |
|
9 |
190C.16E.2.19 |
1 |
右连杆 |
Link, R.H |
1 |
00005- |
|
190C.16E.2.18 |
1 |
左连杆 |
Link, L.H |
1 |
00005- |
||
10 |
722.16.3.7 |
1 |
内连杆 |
Link |
2 |
00005- |
|
11 |
190C.16E.2-18 |
1 |
管子 |
Collar |
2 |
00005- |
|
12 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
4 |
00005- |
|
13 |
B-G057830-00006 |
1 |
螺栓M10×25 ZnD |
Bolt |
4 |
00005- |
|
14 |
190C.16.2A-13 |
1 |
玻璃 |
Glass |
1 |
00005- |
|
15 |
190C.16.2A-11 |
1 |
压条 |
Strip,Weather |
1 |
00005- |
|
16 |
190C.16.2A.13 |
1 |
托架 |
Backet |
1 |
00005- |
|
17 |
190C.16.2A-12 |
1 |
门密封条 |
Seal |
1 |
00005- |
|
18 |
190C.16.2A-10 |
1 |
玻璃 |
Glass |
1 |
00005- |
|
19 |
190C.16.2A-9 |
1 |
压条 |
Strip,Weather |
1 |
00005- |
|
20 |
B-G057830-00030 |
1 |
螺栓M12×25 ZnD |
Bolt |
12 |
00005- |
|
21 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
15 |
00005- |
|
22 |
190C.16D.1-6 |
2 |
玻璃 |
Glass |
1 |
00005- |
|
190C.16D.1-1 |
2 |
玻璃 |
Glass |
1 |
00005- |
||
23 |
190C.16D.1-2 |
1 |
压条 |
Strip,Weather |
2 |
00005- |
|
24 |
190C.16D.1-5 |
1 |
玻璃 |
Glass |
2 |
00005- |
|
25 |
190C.16.2A-4 |
1 |
压条 |
Strip,Weather |
2 |
00005- |
|
26 |
190C.16D.1-3 |
1 |
玻璃 |
Glass |
2 |
00005- |
|
27 |
190C.16D.1-4 |
1 |
压条 |
Strip, Weather |
2 |
00005- |
|
28 |
B-G057830-00047 |
1 |
螺栓M12×55 ZnD |
Bolt |
3 |
00005- |
|
29 |
B-G008180-00008 |
螺钉M4×16ZnD |
Screw |
3 |
00005- |
||
30 |
Z30.16.4E.18 |
袋 |
Bag |
1 |
00005- |
||
31 |
190C.16E.2-2 |
1 |
后板 |
Plate |
1 |
00005- |
|
32 |
190C.16E.2-5 |
1 |
玻璃 |
Glass |
1 |
00005- |
|
33 |
190C.16E.2-6 |
1 |
压条 |
Strip, Weather |
1 |
00005- |
|
34 |
190C.16E.2-1 |
1 |
顶板 |
Panel |
1 |
00005- |
|
