SINOMACH CHANGLIN 717H motor grader parts catalog 27
FIG.6441 液压管路(回转控制管路) Hydraulic Piping(For Circle Revolution)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
190C.19B.15 |
1 |
接头体 |
Nipple |
2 |
00005- |
|
2 |
W-15-00003 |
1 |
O形圈(19.18X2.46) |
O-Ring |
2 |
00005- |
|
3 |
190C.19B.24 |
1 |
油管(O形圈10X1.5) |
Tube |
2 |
00005- |
|
4 |
190C.19B.44 |
1 |
软管总成(O形圈12X2) |
Hose |
2 |
00005- |
|
5 |
190C.19B.3 |
1 |
油管 |
Tube |
1 |
00005- |
|
6 |
190C.19B.6 |
1 |
油管 |
Tube |
1 |
00005- |
|
7 |
190C.20B.16 |
1 |
软管总成(O形圈12X2) |
Hose |
2 |
00005- |
|
8 |
190C.20B.6 |
1 |
油管(O形圈12X2) |
Tube |
1 |
00005- |
|
9 |
190C.20B.5 |
1 |
油管(O形圈12X2) |
Tube |
1 |
00005- |
|
10 |
190C.20A.7 |
1 |
接头体 |
Elbow |
1 |
00005- |
|
11 |
190C.19B.52 |
1 |
接头体 |
Union |
1 |
00005- |
|
12 |
B-Q020510-00003 |
1 |
专用O形圈16.7×3.4 |
O-Ring |
1 |
00005- |
|
13 |
190C.20B.8 |
1 |
接头体 |
Elbow |
1 |
00005- |
|
14 |
B-Q020360-00002 |
1 |
锥形螺塞A R1/8 |
Plug |
2 |
00005- |
|
15 |
B-Q020510-00003 |
1 |
专用O形圈16.7×3.4 |
O-Ring |
1 |
00005- |
|
16 |
W-17-00010 |
1 |
液压马达|JS-130 |
Motor |
1 |
00005- |
|
17 |
190C.19A-2 |
1 |
座 |
Clip |
2 |
00005- |
|
18 |
B-G057820-00012 |
1 |
螺栓M10×45 ZnD |
Bolt |
1 |
00005- |
|
19 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
1 |
00005- |
|
20 |
190C.19A-8 |
1 |
座 |
Clip |
1 |
00005- |
|
21 |
B-G057830-00003 |
1 |
螺栓M10×20 ZnD |
Bolt |
1 |
00005- |
|
22 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
1 |
00005- |
|
70 工作装置 Work Equipment

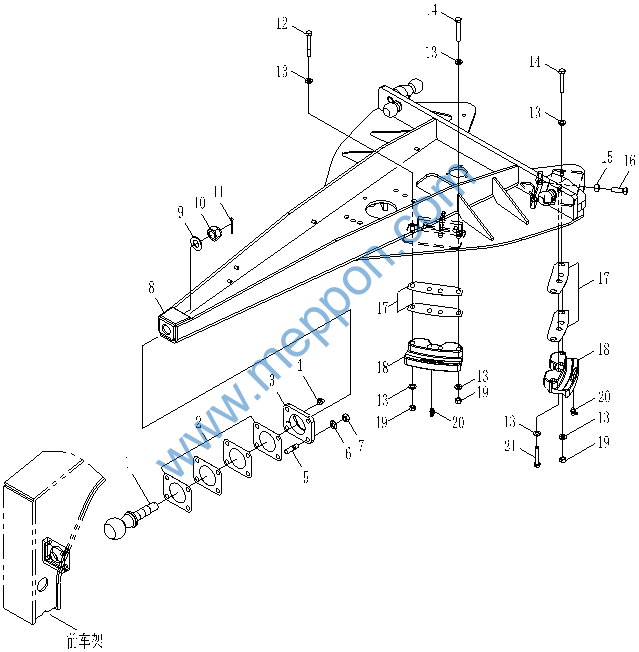

FIG.7001 牵引架 Drawbar
FIG.7001 牵引架 Drawbar
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
190C.13-1 |
1 |
球铰接头 |
Stud, Ball |
1 |
00005- |
|
2 |
220C.13-2 |
1 |
调整垫一 |
Shim Ass’Y |
2 |
00005- |
|
220C.13-3 |
1 |
调整垫二 |
Shim Ass’Y |
4 |
00005- |
||
220C.13-4 |
1 |
调整垫三 |
Shim Ass’Y |
5 |
00005- |
||
3 |
220C.13-1 |
1 |
连接法兰 |
Joint |
1 |
00005- |
|
4 |
B-J07940B-00004 |
1 |
油杯90°M10×1 |
Fitting, Grease |
1 |
00005- |
|
5 |
B-G008980-00011 |
1 |
螺柱M24×55-10.9ZnD |
Stud |
4 |
00005- |
|
6 |
B-Q020490-00015 |
1 |
垫圈24 |
Washer |
4 |
00005- |
|
7 |
B-G061700-00023 |
1 |
螺母M24ZnD |
Nut |
4 |
00005- |
|
8 |
190C.13.1 |
1 |
牵引架 |
Drawbar |
1 |
00005- |
|
9 |
190C.13-2 |
1 |
垫圈 |
Washer |
1 |
00005- |
|
10 |
190C.13-29 |
1 |
螺母 |
Nut |
1 |
00005- |
|
11 |
B-G000910-00067 |
1 |
开口销8×80ZnD |
Pin, Cotter |
1 |
00005- |
|
12 |
B-G057820-00111 |
1 |
螺栓M20×150-10.9ZnD |
Bolt |
2 |
00005- |
|
13 |
B-Q020490-00011 |
1 |
垫圈20 |
Washer |
23 |
00005- |
|
14 |
B-G057820-00108 |
1 |
螺栓 M20×135-10.9ZnD |
Bolt |
9 |
00005- |
|
15 |
B-G061700-00023 |
1 |
螺母M24ZnD |
Nut |
8 |
00005- |
|
16 |
B-G057830-00118 |
1 |
螺栓 M24×70-10.9ZnD |
Bolt |
8 |
00005- |
|
17 |
190C.13-8 |
1 |
调整垫 |
Shim |
16 |
00005- |
|
190C.13-9 |
1 |
调整垫 |
Shim |
16 |
00005- |
||
18 |
190C.13-10 |
1 |
引导架 |
Guide |
4 |
00005- |
|
19 |
B-G061700-00018 |
1 |
螺母M20ZnD |
Nut |
11 |
00005- |
|
20 |
B-J07940B-00004 |
1 |
油杯90°M10×1 |
Fitting, Grease |
4 |
00005- |
|
21 |
B-G057820-00102 |
1 |
螺栓 M20×115-10.9ZnD |
Bolt |
1 |
00005- |
|

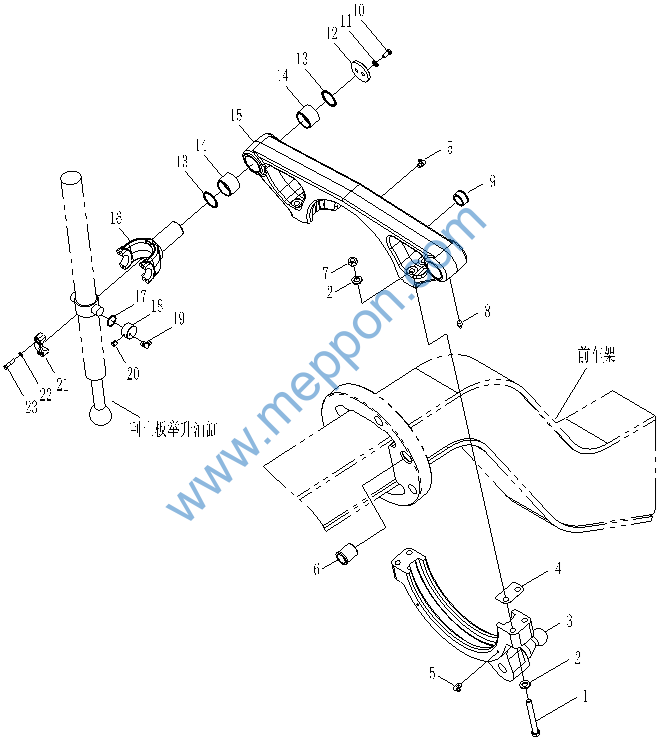

FIG.7021 刮土板提升机构 Blade Lifter
