SINOMACH CHANGLIN 719H motor grader parts catalog 04

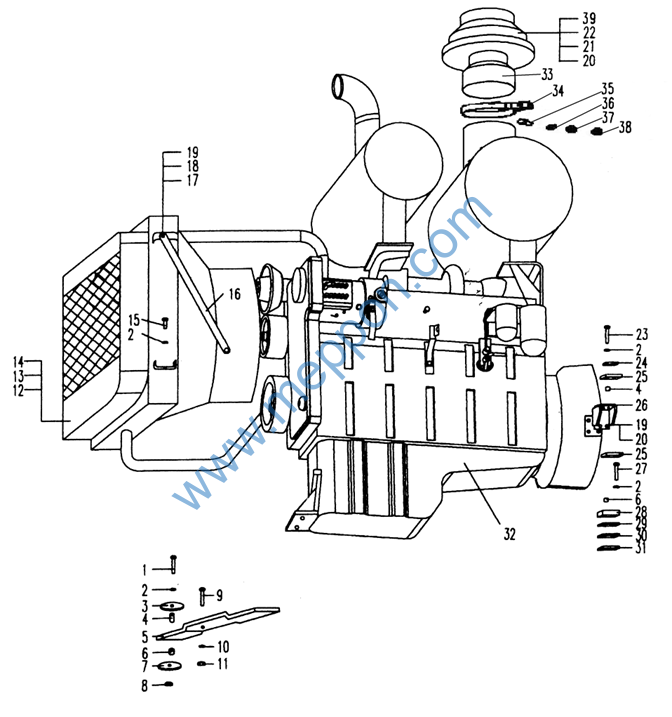

719H.1C 发动机系统(SC11CB) Engine System(SC11CB)
719H.1C 发动机系统(SC11CB) Engine System(SC11CB)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
B-G057820-00072 |
1 |
螺栓M16x115-10.9ZnD |
Bolt |
2 |
00005- |
Y |
2 |
B-G020490-00007 |
1 |
垫圈16 |
Washer |
20 |
00005- |
Y |
3 |
190C.1E-10 |
1 |
垫圈 |
Plate |
2 |
00005- |
Y |
4 |
190C.1E-11 |
1 |
衬管 |
Spacer |
6 |
00005- |
Y |
5 |
220C.1-2 |
1 |
板 |
Plate |
1 |
00005- |
Y |
6 |
190C.1E-12 |
1 |
减震垫 |
Cushion |
6 |
00005- |
Y |
7 |
190C.1E-9 |
1 |
减震垫 |
Cushion |
4 |
00005- |
Y |
8 |
B-G061700-00014 |
1 |
螺母M16ZnD |
Nut |
2 |
00005- |
Y |
9 |
B-G057830-00102 |
1 |
螺栓M20x65-10.9ZnD |
Bolt |
2 |
00005- |
Y |
10 |
B-Q020490-00011 |
1 |
垫圈20 |
Washer |
2 |
00005- |
Y |
11 |
B-G061700-00018 |
1 |
螺母M20ZnD |
Nut |
2 |
00005- |
Y |
12 |
W-08-00002 |
1 |
换热气|HRQ-87B |
Radiator Ass’y |
1 |
00005- |
Y |
13 |
B-G057830-00030 |
1 |
螺栓M12x25ZnD |
Bolt |
4 |
00005- |
Y |
14 |
B-G020490-00003 |
1 |
垫圈12 |
Washer |
5 |
00005- |
Y |
15 |
B-G057830-00076 |
1 |
螺栓M16x45ZnD |
Bolt |
8 |
00005- |
Y |
16 |
220C.1-1 |
1 |
撑杆 |
Plate |
2 |
00005- |
Y |
17 |
B-G061700-00010 |
1 |
螺母M14ZnD |
Nut |
2 |
00005- |
Y |
18 |
B-G057830-00154 |
1 |
螺栓M14x25ZnD |
Bolt |
4 |
00005- |
Y |
19 |
B-Q020490-00005 |
1 |
垫圈14 |
Washer |
12 |
00005- |
Y |
20 |
B-G057860-00019 |
1 |
螺栓M14x1.5x45ZnD |
Bolt |
8 |
00005- |
Y |
21 |
B-G057830-00045 |
1 |
螺栓M12x50ZnD |
Bolt |
1 |
00005- |
Y |
22 |
B-G061700-00007 |
1 |
螺母M12ZnD |
Nut |
1 |
00005- |
Y |
23 |
B-G057820-00070 |
1 |
螺栓M16x105-10.9ZnD |
Bolt |
4 |
00005- |
Y |
24 |
220C.1-8 |
1 |
板 |
Plate |
2 |
00005- |
Y |
25 |
220C.1-9 |
1 |
减震垫 |
Cushion |
4 |
00005- |
Y |
26 |
220C.1.3 |
1 |
支架 |
Support |
2 |
00005- |
Y |
27 |
B-G057830-00083 |
1 |
螺栓M16x65-10.9ZnD |
Bolt |
4 |
00005- |
Y |
28 |
220C.1-3 |
1 |
板 |
Plate |
2 |
00005- |
Y |
29 |
220C.1-4 |
1 |
垫片 |
Plate |
4 |
00005- |
Y |
30 |
220C.1-5 |
1 |
垫片 |
Plate |
6 |
00005- |
Y |
31 |
220C.1-6 |
1 |
垫片 |
Plate |
8 |
00005- |
Y |
32 |
W-02-00369 |
1 |
发动机SC11CB195G2B1(C0054) |
Engine |
1 |
00005- |
Y |
33 |
220H.1.3 |
1 |
接管 |
Joint Pipe |
1 |
00005- |
Y |
34 |
220H.1-1 |
1 |
卡箍 |
Clamp |
1 |
00005- |
Y |
35 |
B-G057810-00009 |
1 |
螺栓M10X30ZnD |
Bolt |
1 |
00005- |
Y |
36 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
1 |
00005- |
Y |
37 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Washer |
1 |
00005- |
Y |
38 |
B-G061700-00003 |
1 |
螺母M10ZnD |
Nut |
1 |
00005- |
Y |
39 |
W-02-00203 |
1 |
空气预滤器|KA50-5 |
Filter |
1 |
00005- |
Y |

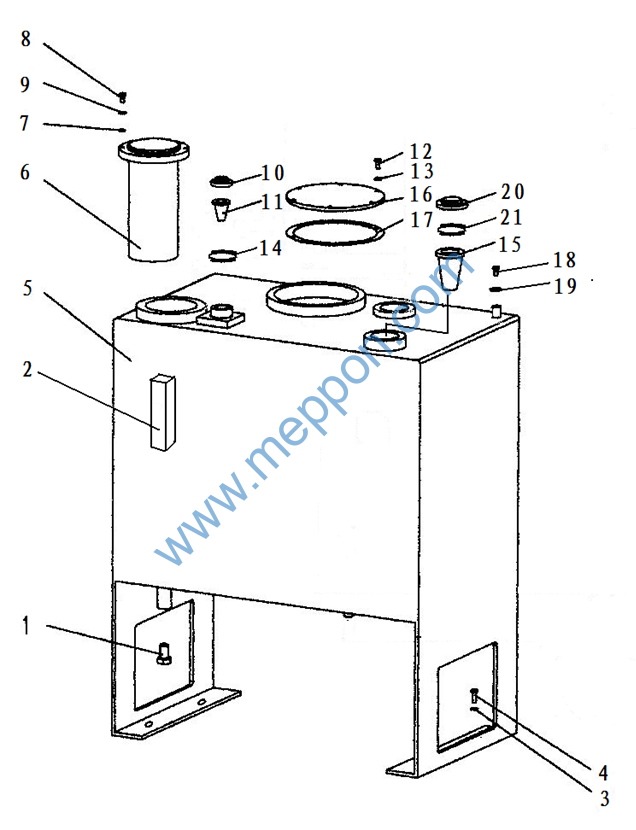

FIG.1301 燃油系统 Fuel System
FIG.1301 燃油系统 Fuel System
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
Z50B.14.21-5 |
1 |
螺塞 |
Bolt |
2 |
00005- |
|
2 |
W-15-00168 |
1 |
液位计总成YWZ-127 |
Hose |
1 |
00005- |
|
3 |
B-Q020490-00007 |
1 |
垫圈16 |
Washer |
4 |
00005- |
|
4 |
B-G057830-00073 |
1 |
螺栓M16×40ZnD |
Bolt |
4 |
00005- |
|
5 |
719H.1A.1.1 |
1 |
燃油箱(康II) |
Tank(Cummins II) |
1 |
00005- |
|
722H.1.1.1 |
1 |
燃油箱(SC11CB) |
Tank(SC11CB) |
1 |
00005- |
Y |
|
6 |
W-15-00224 |
1 |
回油过滤器(康II)XNL-250X10-820 |
Strainer(Cummins II) |
1 |
00005- |
|
W-15-00157 |
1 |
回油过滤(SC11CB)XNL-250X10-870 |
Strainer(SC11CB) |
1 |
00005- |
Y |
|
7 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
6 |
00005- |
|
8 |
B-G057830-00010 |
1 |
螺栓M10×30ZnD |
Bolt |
6 |
00005- |
|
9 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Washer |
6 |
00005- |
|
10 |
B-Q020070-00001 |
1 |
盖A |
Cap Hydraulic |
1 |
00005- |
|
11 |
B-Q020100-00001 |
1 |
滤网B140 |
Strainer |
1 |
00005- |
|
12 |
B-Q057830-00003 |
1 |
螺栓M10×20ZnD |
Bolt |
6 |
00005- |
|
13 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
6 |
00005- |
|
14 |
B-Q020710-00078 |
1 |
O形圈55×3.1 |
O-ring |
1 |
00005- |
|
15 |
B-Q020090-00001 |
1 |
滤网A 84 |
Strainer |
1 |
00005- |
|
16 |
190C.1E.1-3 |
1 |
盖 |
Filler |
1 |
00005- |
|
17 |
190C.1E.1-2 |
1 |
垫 |
Packing |
1 |
00005- |
|
18 |
B-G057830-00066 |
1 |
螺栓M16×25ZnD |
Cover |
4 |
00005- |
|
19 |
B-G00097B-00008 |
1 |
垫圈16 |
Washer |
4 |
00005- |
|
20 |
B-Q020060-00001 |
1 |
盖A M120×3 |
Cap Fuel |
1 |
00005- |
|
21 |
B-Q020710-00009 |
1 |
滤网A84 |
Strainer |
1 |
00005- |
|

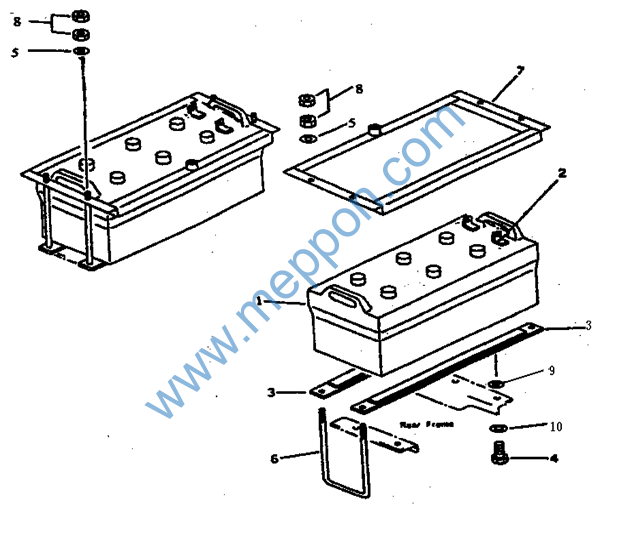

FIG.1401 蓄电池 Battery
FIG.1401 蓄电池 Battery
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
W-06-00148 |
1 |
蓄电池|115E41R |
Battery |
2 |
00005- |
|
2 |
|
1 |
端子(+) |
Terminal(+) |
2 |
00005- |
|
|
1 |
端子(-) |
Terminal(–) |
2 |
00005- |
||
3 |
165H.18A.2 |
1 |
电瓶下支架 |
Bracket |
4 |
00005- |
|
4 |
B-G057830-00006 |
1 |
螺栓|M10×25ZnD |
Bolt |
8 |
00005- |
|
5 |
B-Q020490-00001 |
1 |
垫圈|10 |
Washer |
8 |
00005- |
|
6 |
190C.18-3 |
1 |
U型螺栓 |
U-Bolt |
4 |
00005- |
|
7 |
722.18.6 |
1 |
电瓶上支架 |
Holder |
2 |
00005- |
|
8 |
B-G061700-00003 |
1 |
螺母|M10ZnD |
Nut |
16 |
00005- |
|
9 |
B-G00097B-00002 |
1 |
垫圈|10ZnD |
Washer |
8 |
00005- |
|
10 |
B-G000930-00001 |
1 |
垫圈|10 |
Washer |
8 |
00005- |
|
