SINOMACH CHANGLIN 719H motor grader parts catalog 08
FIG.2051 传动轴 Drive Shaft
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
8 |
00005- |
|
2 |
B-G057850-00007 |
1 |
螺栓M12×1.5×55-10.9 ZnD |
Bolt |
8 |
00005- |
|
190C.7.1 |
1 |
传动轴 |
Drive Shaft |
1 |
00005- |
||
3 |
.B-J07940A-00001 |
1 |
.油杯M10×1 |
.Crease Fitting |
1 |
00005- |
|
4 |
.B-Q020710-00100 |
1 |
.O形密封圈80×5.7 |
.O-Ring |
1 |
00005- |
|
5 |
1 |
.螺栓M12×1.25×55 |
.Bolt |
8 |
00005- |
||
6 |
.B-G000930-00003 |
1 |
.垫圈12 |
.Washer |
8 |
00005- |
|
7 |
.T160 |
1 |
.万向节总成 |
.Cross Shaft Fork |
1 |
00005- |
|
8 |
.ZL50-05200-01 |
1 |
.防尘套 |
.Sleeve |
1 |
00005- |
|
.190C.7-1 |
1 |
.花键轴叉 |
.Spline Shaft Fork |
1 |
00005- |
||
9 |
.ZL50E.3.3-2 |
1 |
.花键套 |
.Sleeve |
1 |
00005- |
|
.85Z.01.4-12 |
1 |
.堵盖 |
.Dust |
1 |
00005- |
||

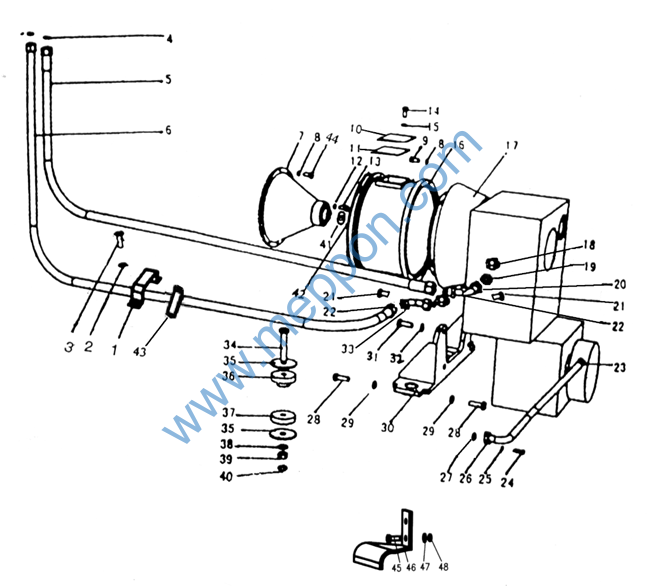

FIG.2551A 变速器系统(康II)
T/M System(Cummins II)
FIG.2551A 变速器系统(康II) T/M System(Cummins II)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
190C.4-4 |
1 |
橡胶垫 |
Washer |
2 |
00005- |
|
2 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
4 |
00005- |
|
3 |
B-G057830-00003 |
1 |
螺栓M10X20ZnD |
Bolt |
4 |
00005- |
|
4 |
B-Q020710-00050 |
1 |
O形圈32X3.1 |
O-Ring |
6 |
00005- |
|
5 |
190H.4.1 |
1 |
软管总成 |
Tube |
1 |
00005- |
|
6 |
190H.4.2 |
1 |
软管总成 |
Tube |
1 |
00005- |
|
7 |
190H.4-1 |
1 |
飞轮连接盘 |
Disc |
1 |
00005- |
|
8 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
40 |
00005- |
|
9 |
B-G057830-00011 |
1 |
螺栓M10X35-10.9ZnD |
Bolt |
28 |
00005- |
|
10 |
Z30.2D.1-16 |
1 |
盖板 |
Plate |
1 |
00005- |
|
11 |
Z30.2D.1-17 |
1 |
弹性垫 |
Pad |
1 |
00005- |
|
12 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
12 |
00005- |
|
13 |
B-G057830-00033 |
1 |
螺栓M12X30-10.9ZnD |
Bolt |
12 |
00005- |
|
14 |
B-G057830-00137 |
1 |
螺栓M8X16ZnD |
Bolt |
4 |
00005- |
|
15 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
4 |
00005- |
|
16 |
190C.4-1A |
1 |
飞轮壳连接盘 |
Disc |
1 |
00005- |
|
17 |
W-03-00082 |
1 |
变速器6WG180 |
T/M 6WG180 |
1 |
00005- |
|
18 |
190C.4-5 |
1 |
接头 |
Joint |
2 |
00005- |
|
19 |
B-J010020-00010 |
1 |
垫圈30 |
Washer |
2 |
00005- |
|
20 |
190C.4.1 |
1 |
接管 |
Tube |
1 |
00005- |
|
21 |
B-J010000-00001 |
1 |
螺塞M10X1 |
Plug |
2 |
00005- |
|
22 |
B-J010020-00001 |
1 |
垫圈10 |
Washer |
2 |
00005- |
|
23 |
1 |
油标尺 |
Oil Gauge |
1 |
00005- |
||
24 |
B-G057830-00146 |
1 |
螺栓M8X30ZnD |
Bolt |
2 |
00005- |
|
25 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
2 |
00005- |
|
B-G00097B-00022 |
1 |
垫圈8 |
Washer |
2 |
00005- |
||
26 |
190C.4.5 |
1 |
加油口总成 |
Tube |
1 |
00005- |
|
27 |
190C.4-6 |
1 |
垫 |
Pad |
1 |
00005- |
|
28 |
B-G057830-00104 |
1 |
螺栓M20X80Zn |
Bolt |
4 |
00005- |
|
29 |
B-G061720-00008 |
1 |
螺母20 |
Nut |
4 |
00005- |
|
30 |
190C.4.4 |
1 |
支承座 |
Support |
1 |
00005- |
|

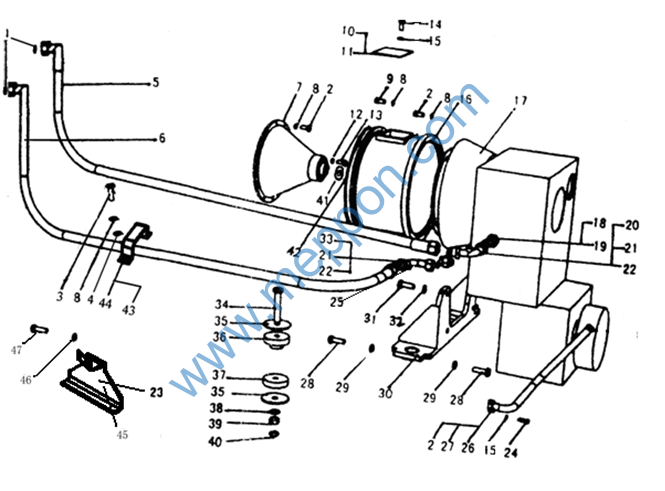

FIG.2551A 变速器系统(康II) T/M System(Cummins II)
FIG.2551A 变速器系统(康II) T/M System(Cummins II)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
31 |
B-G057830-00097 |
1 |
螺栓M20X50Zn |
Bolt |
4 |
00005- |
|
32 |
B-G000930-00008 |
1 |
垫圈20 |
Washer |
4 |
00005- |
|
B-G00097B-00009 |
1 |
垫圈20 |
Washer |
4 |
00005- |
||
33 |
Z60F.4.1.1 |
1 |
接管 |
Tube |
2 |
00005- |
|
34 |
B-G057820-00124 |
1 |
螺栓M22X140ZnD |
Bolt |
2 |
00005- |
|
35 |
Z30.1-10 |
1 |
垫圈 |
Washer |
4 |
00005- |
|
36 |
Z30.1.2.1 |
1 |
缓冲座 |
Support |
2 |
00005- |
|
37 |
Z30.1.2-1 |
1 |
缓冲橡胶 |
Cushion |
2 |
00005- |
|
38 |
B-Q020490-00013 |
1 |
垫圈22 |
Washer |
4 |
00005- |
|
39 |
B-G061720-00009 |
1 |
螺母M22ZnD |
Nut |
2 |
00005- |
|
40 |
B-G061700-00020 |
1 |
螺母M22ZnD |
Nut |
2 |
00005- |
|
41 |
190C.4-9 |
1 |
调整垫 |
Tab |
1组 |
00005- |
|
42 |
190C.4-7 |
1 |
软钢纸板 |
Washer |
1 |
00005- |
|
43 |
190C.4-3 |
1 |
压板 |
Board |
2 |
00005- |
|
44 |
190C.4-8 |
1 |
螺栓 |
Bolt |
12 |
00005- |
|
45 |
B-G057830-00037 |
1 |
螺栓M12X35ZnD |
Bolt |
2 |
00005- |
|
46 |
190H.4.3A |
1 |
加油管保护板 |
Plate |
1 |
00005- |
|
47 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
2 |
00005- |
|
48 |
B-G061720-00002 |
1 |
螺母M12 ZnD |
Nut |
2 |
00005- |
|
220H.4C
变速器系统(SC11CB)(加大水箱)
T/M System(SC11CB )(For Enlarger Radiator)
