SINOMACH CHANGLIN 719H motor grader parts catalog 11

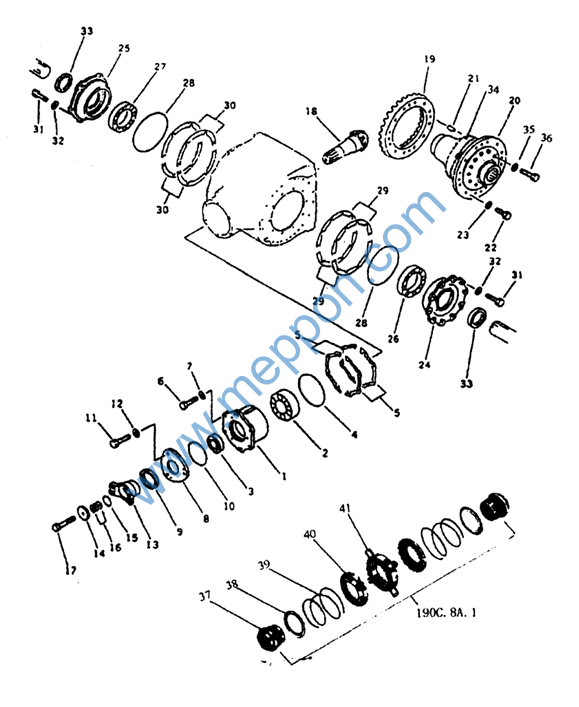

FIG.2605 后桥 Final Drive Case(1/2)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
190C.8-27 |
1 |
保持架 |
Cage |
1 |
00005- |
|
2 |
B-G002970-00027 |
1 |
轴承32315 |
Bearing |
1 |
00005- |
|
3 |
B-G002970-00007 |
1 |
轴承30312 |
Bearing |
1 |
00005- |
|
4 |
190C.8-34 |
1 |
O形圈 |
O-Ring |
1 |
00005- |
|
5 |
190C.8-24 |
1 |
调整垫 |
Shim |
4 |
00005- |
|
190C.8-25 |
1 |
调整垫 |
Shim |
4 |
00005- |
||
190C.8-26 |
1 |
调整垫 |
Shim |
2 |
00005- |
||
6 |
B-G057830-00042 |
1 |
螺栓M12x45-10.9 |
Bolt |
6 |
00005- |
|
7 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
6 |
00005- |
|
8 |
190C.8-8 |
1 |
盖 |
Cover |
1 |
00005- |
|
9 |
W-15-00137 |
1 |
密封圈AE3842A1 |
Bearing |
1 |
00005- |
|
10 |
B-Q020520-00004 |
1 |
O形圈144.4×3.1 |
O-Ring |
1 |
00005- |
|
11 |
B-G057830-00041 |
1 |
螺栓M12x40ZnD |
Bolt |
3 |
00005- |
|
12 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
3 |
00005- |
|
13 |
190C.8-33 |
1 |
联轴器 |
Coupling |
1 |
00005- |
|
14 |
190C.8-32 |
1 |
座 |
Holder |
1 |
00005- |
|
15 |
B-Q020710-00083 |
1 |
O形圈60×5.7 |
O-Ring |
1 |
00005- |
|
16 |
190C.8-28 |
1 |
调整垫 |
Shim |
1 |
00005- |
|
190C.8-29 |
1 |
调整垫 |
Shim |
2 |
00005- |
||
190C.8-30 |
1 |
调整垫 |
Shim |
4 |
00005- |
||
190C.8-31 |
1 |
调整垫 |
Shim |
2 |
00005- |
||
17 |
B-G057820-00090 |
1 |
螺栓M16x80-10.9 |
Bolt |
1 |
00005- |
|
18 |
190C.8-3 |
1 |
主动螺旋伞齿轮 |
Bevel Pinion |
1 |
00005- |
|
19 |
190C.8-4 |
1 |
从动螺旋伞齿轮 |
Crown Wheel |
1 |
00005- |
|
20 |
190C.8A-2 |
1 |
差速器壳体 |
Case |
1 |
00005- |
|
21 |
B-G001190-00023 |
1 |
销B14x35 |
Pin |
4 |
00005- |
|
22 |
B-G057830-00055 |
1 |
螺栓M14x35-10.9 |
Bolt |
12 |
00005- |
|
23 |
B-Q020490-00005 |
1 |
垫圈14 |
Washer |
12 |
00005- |
|
24 |
190C.8-35 |
1 |
保持架 |
Retainer |
1 |
00005- |
|
25 |
190C.8-16 |
1 |
壳体 |
Retainer |
1 |
00005- |
|
26 |
B-G002970-00017 |
1 |
轴承32024 |
Bearing |
1 |
00005- |
|
27 |
B-G002970-00016 |
1 |
轴承32022 |
Bearing |
1 |
00005- |
|
28 |
190C.8-36 |
1 |
O形圈 |
O-Ring |
2 |
00005- |
|
29 |
190C.8-13 |
1 |
垫 |
Shim |
8 |
00005- |
|
190C.8-14 |
1 |
垫 |
Shim |
4 |
00005- |
||
190C.8-15 |
1 |
垫 |
Shim |
2 |
00005- |
||
30 |
190C.8-17 |
1 |
调整垫 |
Shim |
8 |
00005- |
|
190C.8-18 |
1 |
调整垫 |
Shim |
4 |
00005- |
||
190C.8-19 |
1 |
调整垫 |
Shim |
2 |
00005- |
||
FIG.2605 后桥 Final Drive Case(1/2)
FIG.2605 后桥 Final Drive Case(1/2)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
31 |
B-G057830-00078 |
1 |
螺栓M16x50-10.9 |
Bolt |
16 |
00005- |
|
32 |
B-Q020490-00007 |
1 |
垫圈16 |
Washer |
16 |
00005- |
|
33 |
B-G09877A-00043 |
1 |
油封FB80x105x10 |
Seal |
2 |
00005- |
|
34 |
190C.8A-3 |
1 |
半壳 |
Half Case |
1 |
00005- |
|
35 |
B-Q020490-00005 |
1 |
垫圈14 |
Washer |
12 |
00005- |
|
36 |
B-G057820-00068 |
1 |
螺栓M14x90-10.9 |
Bolt |
12 |
00005- |
|
190C.8A.1 |
1 |
NO-SPIN差速器 |
Differential |
1 |
00005- |
||
37 |
.71965 |
1 |
.花键毂 |
.Side Gear |
2 |
00005- |
|
38 |
.67207 |
1 |
.弹簧座 |
.Retainer |
2 |
00005- |
|
39 |
.67204 |
1 |
.弹簧 |
.Spring |
2 |
00005- |
|
40 |
.67483 |
1 |
.从动环总成 |
.Clutch,H.O.R. Ass‘y. |
2 |
00005- |
|
41 |
.71966 |
1 |
.主动环总成 |
.Spider,C’Cam Ass’y. |
1 |
00005- |
|
FIG.2607 后桥 Final Drive Case(2/2)
FIG.2607 后桥 Final Drive Case(2/2)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
190C.8C-1A |
1 |
短半轴 |
Short Shaft |
1 |
00005- |
|
2 |
190C.8C-2A |
1 |
长半轴 |
Long Shaft |
1 |
00005- |
|
3 |
B-G002830-00003 |
1 |
滚动轴承NUP215E |
Bearing |
2 |
00005- |
|
4 |
B-Q020580-00001 |
1 |
挡圈130 |
Snap Ring |
2 |
00005- |
|
5 |
190C.8-11 |
1 |
小链轮 |
Small Sprocket |
4 |
00005- |
|
6 |
190C.8-39 |
1 |
轴套 |
Spacer |
2 |
00005- |
|
7 |
190C.8-10 |
1 |
轴套 |
Spacer |
2 |
00005- |
|
8 |
190C.8-46 |
1 |
座 |
Holder |
2 |
00005- |
|
9 |
B-G057830-00042 |
1 |
螺栓M12×45-10.9 |
Bolt |
6 |
00005- |
|
10 |
190C.8-45 |
1 |
保险片 |
Lock |
2 |
00005- |
|
11 |
190C.8-47 |
1 |
垫 |
Shim |
2 |
00005- |
|

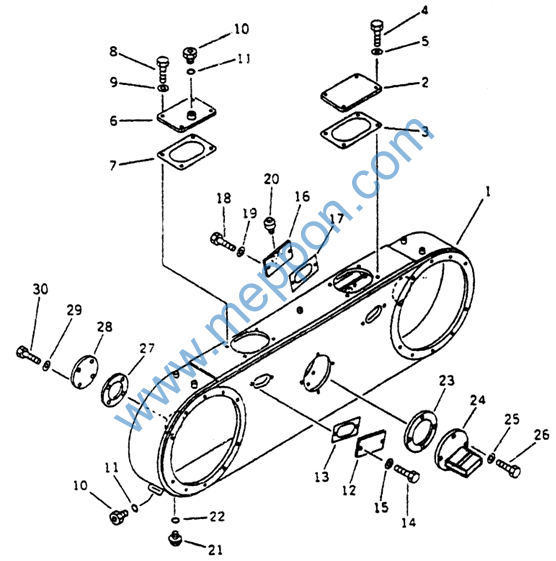

FIG.2651 平衡箱 Tandem Drive Case
