SINOMACH CHANGLIN 719H motor grader parts catalog 20
FIG.4221 制动管路 Brake Piping
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
190C.9-6 |
1 |
接头 |
Jiont |
1 |
00005- |
|
2 |
190C.9-10 |
1 |
垫圈 |
Washer |
2 |
00005- |
|
3 |
B-Q020750-00078 |
1 |
胶管接头4I-1000 |
Joint |
1 |
00005- |
|
4 |
B-Q020050-00078 |
1 |
线夹B14×35C |
Lamp |
1 |
00005- |
|
5 |
190C.9-7 |
1 |
接头 |
Jiont |
3 |
00005- |
|
6 |
190C.9-20 |
1 |
垫圈 |
Washer |
5 |
00005- |
|
7 |
190C.9.13 |
1 |
制动器总成 |
Brake Ass’ Y |
1 |
00005- |
|
8 |
190C.9.1 |
1 |
管 |
Pipe |
1 |
00005- |
|
9 |
190C.9-17 |
1 |
螺栓 |
Bolt |
24 |
00005- |
|
10 |
190C.9-13 |
1 |
夹 |
Clamp |
3 |
00005- |
|
11 |
B-G057830-00001 |
1 |
螺栓M10×16 ZnD |
Bolt |
2 |
00005- |
|
12 |
B-Q020490-00002 |
1 |
垫圈10 ZnD |
Washer |
2 |
00005- |
|
13 |
B-Q020750-00079 |
1 |
胶管接头4I-280 |
Joint |
1 |
00005- |
|
14 |
190C.9.13 |
1 |
接头 |
Joint |
2 |
00005- |
|
15 |
B-G057830-00137 |
1 |
螺栓M8×16 ZnD |
Bolt |
2 |
00005- |
|
16 |
B-Q020490-00024 |
1 |
垫圈8 ZnD |
Washer |
2 |
00005- |
|
17 |
190C.9-19 |
1 |
螺栓 |
Bolt |
40 |
00005- |
|
18 |
190C.9.9 |
1 |
油管 |
Oil Pipe |
2 |
00005- |
|
19 |
190C.9-16 |
1 |
夹 |
Clamp |
8 |
00005- |
|
20 |
190C.9-12 |
1 |
支架 |
Support |
4 |
00005- |
|
21 |
B-G057830-00028 |
1 |
螺栓M12×20 ZnD |
Bolt |
8 |
00005- |
|
22 |
B-Q020490-00002 |
1 |
垫圈12 ZnD |
Washer |
8 |
00005- |
|
23 |
190C.9.1 |
1 |
油管 |
Oil Pipe |
2 |
00005- |
|
24 |
B-Q020490-00001 |
1 |
垫圈10 ZnD |
Washer |
40 |
00005- |
|
25 |
190C.9-18 |
1 |
垫圈 |
Washer |
24 |
00005- |
|
26 |
190C.9-10 |
1 |
垫圈 |
Washer |
4 |
00005- |
|

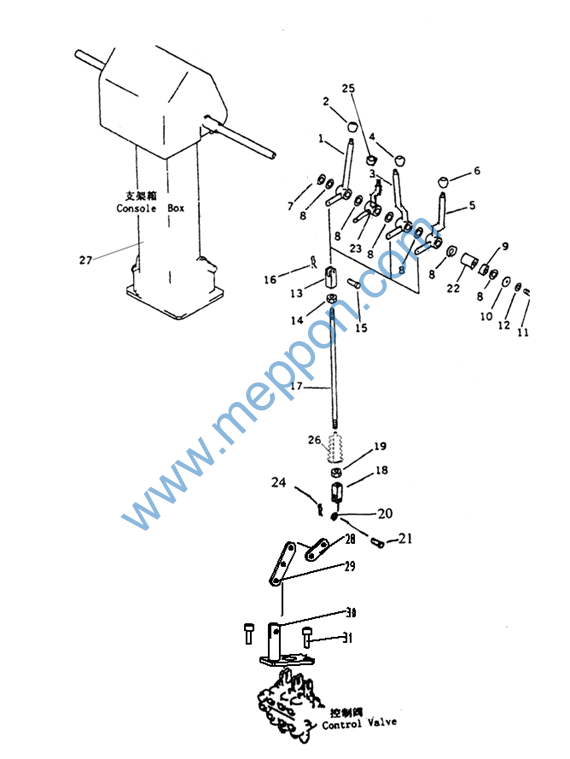

FIG.4305 左侧液压操纵杆 Hydraulic Control Lever L.H.
FIG.4305 左侧液压操纵杆 Hydraulic Control Lever L.H.
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
719H.15-2 |
1 |
操纵杆 |
Lever |
1 |
00005- |
|
2 |
W-12-00228 |
1 |
手柄SB-4 |
Knob |
1 |
00005- |
|
3 |
719H.15-2 |
1 |
操纵杆 |
Lever |
1 |
00005- |
|
4 |
W-12-00226 |
1 |
手柄SB-2 |
Knob |
1 |
00005- |
|
5 |
719H.15-1 |
1 |
操纵杆 |
Lever |
1 |
00005- |
|
6 |
W-12-00226 |
1 |
手柄SB-1 |
Knob |
1 |
00005- |
|
7 |
190C.15A-15 |
1 |
垫 |
Collar |
1 |
00005- |
|
8 |
190C.15A-11 |
1 |
垫 |
Washer |
6 |
00005- |
|
9 |
190C.15A-3 |
1 |
垫圈 |
Collar |
1 |
00005- |
|
10 |
190C.15A-10 |
1 |
垫 |
Washer |
1 |
00005- |
|
11 |
B-G008180-00035 |
1 |
螺钉M8×25 ZnD |
Screw |
1 |
00005- |
|
12 |
B-Q020490-00023 |
1 |
垫圈8 |
Washer |
1 |
00005- |
|
13 |
220H.15E-5 |
1 |
横夹(左旋螺纹) |
Yoke, L.H.Thread |
4 |
00005- |
|
14 |
B-G061720-00018 |
1 |
螺母M8-L ZnD |
Nut, L.H.Thread |
4 |
00005- |
|
15 |
B-G008820-00040 |
1 |
销轴B8×22 |
Pin |
4 |
00005- |
|
16 |
190C.15A-17 |
1 |
弹性开口销 |
Pin, Snap |
4 |
00005- |
|
17 |
722.15-3 |
1 |
连杆 |
Rod |
4 |
00005- |
|
18 |
719.15-4 |
1 |
横夹 |
Yoke |
4 |
00005- |
|
19 |
B-G061700-00036 |
1 |
螺母M8 ZnD |
Nut |
4 |
00005- |
|
20 |
B-G008480-00010 |
1 |
垫圈6 ZnD |
Washer |
4 |
00005- |
|
21 |
190C.15A-2 |
1 |
销 |
Pin |
4 |
00005- |
|
22 |
220H.15E-1 |
1 |
轴套 |
Sleeve |
2 |
00005- |
|
W-12-00023 |
1 |
轴套SF-1 0806 |
Sleeve |
8 |
00005- |
||
W-12-00175 |
1 |
轴套SF-1 2830 |
Sleeve |
5 |
00005- |
||
23 |
719H.15-3 |
1 |
操纵杆 |
Lever |
1 |
00005- |
|
24 |
190C.15A-17 |
1 |
弹性开口销 |
Pin, Snap |
4 |
00005- |
|
25 |
W-12-00227 |
1 |
手柄SB-3 |
Knob |
1 |
00005- |
|
26 |
722.15-1 |
1 |
橡皮套 |
Leather Case |
4 |
00005- |
|
722.15-2 |
1 |
橡皮套 |
Leather Case |
1 |
00005- |
||
27 |
718.15A.1 |
1 |
操纵台 |
POST |
1 |
00005- |
|
28 |
719.15-1 |
1 |
连接板 |
Shutter |
4 |
00005- |
|
29 |
719.15-2 |
1 |
板 |
Shutter |
4 |
00005- |
|
30 |
719.15.1 |
1 |
连接块 |
Joint |
4 |
00005- |
|
31 |
719.15-3 |
1 |
螺钉 |
Bolt |
8 |
00005- |
|

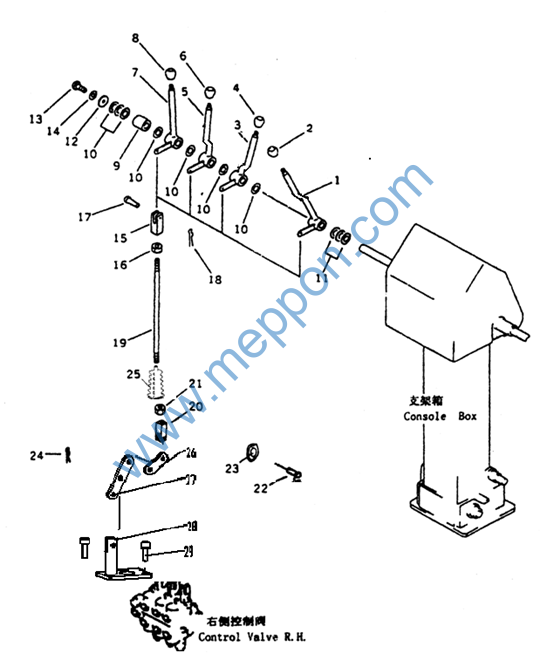

FIG.4307 右侧液压操纵杆 Hydraulic Control Lever R.H.
FIG.4307 右侧液压操纵杆 Hydraulic Control Lever R.H.
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
719H.15-3 |
1 |
操纵杆 |
Lever |
1 |
00005- |
|
2 |
W-12-00229 |
1 |
手柄SB-5 |
Knob |
1 |
00005- |
|
3 |
719H.15-1 |
1 |
操纵杆 |
Lever |
1 |
00005- |
|
4 |
W-12-00231 |
1 |
手柄SB-7 |
Knob |
1 |
00005- |
|
5 |
719H.15-3 |
1 |
操纵杆 |
Lever |
1 |
00005- |
|
6 |
W-12-00230 |
1 |
手柄SB-6 |
Knob |
1 |
00005- |
|
7 |
719H.15-1 |
1 |
操纵杆 |
Lever |
1 |
00005- |
|
8 |
W-12-00225 |
1 |
手柄SB-1 |
Knob |
1 |
00005- |
|
9 |
220H.15E-1 |
1 |
轴套 |
Collar |
1 |
00005- |
|
W-12-00023 |
1 |
轴套SF-1 0806 |
Sleeve |
8 |
00005- |
||
W-12-00175 |
1 |
轴套SF-1 2830 |
Sleeve |
6 |
00005- |
||
10 |
190C.15A-11 |
1 |
垫 |
Washer |
8 |
00005- |
|
11 |
190C.15A-12 |
1 |
垫圈 |
Collar |
3 |
00005- |
|
12 |
190C.15A-10 |
1 |
垫 |
Washer |
1 |
00005- |
|
13 |
B-G008180-00034 |
1 |
螺钉M8×16 ZnD |
Screw |
1 |
00005- |
|
14 |
B-Q020490-00023 |
1 |
垫圈8 |
Washer |
1 |
00005- |
|
15 |
220H.15E-5 |
1 |
横夹(左旋螺纹) |
Yoke, L.H .Thread |
4 |
00005- |
|
16 |
B-G061720-00018 |
1 |
螺母M8-L ZnD |
Nut, L.H .Thread |
4 |
00005- |
|
17 |
B-G008820-00040 |
1 |
销轴B8×22 ZnD |
Pin |
4 |
00005- |
|
18 |
190C.15A-17 |
1 |
弹性开口销 |
Pin, Snap |
4 |
00005- |
|
19 |
722.15-3 |
1 |
连杆 |
Rod |
4 |
00005- |
|
20 |
719.15-4 |
1 |
横夹 |
Yoke |
4 |
00005- |
|
21 |
B-G061700-00036 |
1 |
螺母M8 ZnD |
Nut |
4 |
00005- |
|
22 |
190C.15A-2 |
1 |
销 |
Pin |
4 |
00005- |
|
23 |
B-G008480-00010 |
1 |
垫圈6 ZnD |
Washer |
8 |
00005- |
|
24 |
190C.15A-17 |
1 |
弹性开口销 |
Pin, Snap |
4 |
00005- |
|
25 |
722.15-1 |
1 |
橡皮套 |
Leather Case |
4 |
00005- |
|
722.15-2 |
1 |
橡皮套 |
Leather Case |
1 |
00005- |
||
26 |
719.15-1 |
1 |
连接板 |
Shutter |
4 |
00005- |
|
27 |
719.15-2 |
1 |
板 |
Shutter |
4 |
00005- |
|
28 |
719.15.1 |
1 |
连接块 |
Joint |
4 |
00005- |
|
29 |
719.15-3 |
1 |
螺钉 |
Bolt |
8 |
00005- |
|
FIG.4351 刮土板侧倾操纵 Bane Cutting System
