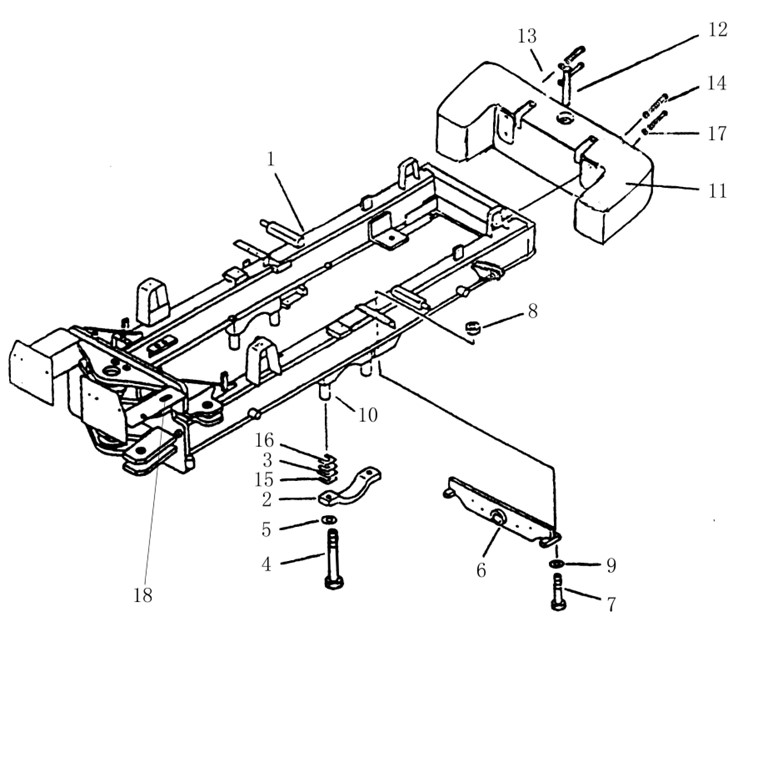

FIG.5005 后车架 Rear Frame
FIG.5005 后车架 Rear Frame
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
719H.12A.1 |
1 |
后车架总图(康II) |
Rear Frame Assy (Cummins II) |
1 |
00005- |
|
722H.12.1 |
1 |
后车架总图(SC11CB) |
Rear Frame Assy (SC11CB) |
1 |
00005- |
Y |
|
2 |
190C.12E-11 |
1 |
盖板 |
Cap |
2 |
00005- |
|
3 |
190C.12E-13 |
1 |
垫片 |
Shim |
8 |
00005- |
|
4 |
B-G057850-00047 |
1 |
螺栓M30×3×180 ZnD |
Bolt |
4 |
00005- |
|
5 |
B-Q020490-00019 |
1 |
垫圈30 |
Washer |
4 |
00005- |
|
6 |
190C.12E.3 |
1 |
撑板 |
Hanger |
1 |
00005- |
|
7 |
B-G057820-00089 |
1 |
螺栓M16×75 ZnD |
Bolt |
4 |
00005- |
|
8 |
B-G061700-00014 |
1 |
螺母M16 ZnD |
Nut |
4 |
00005- |
|
9 |
B-Q020490-00007 |
1 |
垫圈16 |
Washer |
4 |
00005- |
|
10 |
190C.12E-10 |
1 |
支座 |
Seat |
4 |
00005- |
|
11 |
W-12-00290 |
1 |
球铁壳后配重1230kG |
Weight |
1 |
00005- |
|
12 |
Z50B.12-12 |
1 |
销 |
Pin |
1 |
00005- |
|
13 |
Z50B.12.17 |
1 |
保险销 |
Safety Pin |
1 |
00005- |
|
14 |
B-G057820-00225 |
1 |
螺栓M24×180-10.9 ZnD |
Bolt |
4 |
00005- |
|
15 |
190C.12E-14 |
1 |
垫片 |
Shim |
4 |
00005- |
|
16 |
190C.12E-12 |
1 |
垫片 |
Shim |
4 |
00005- |
|
17 |
B-Q020490-00015 |
1 |
垫圈24 |
Washer |
4 |
00005- |
|
18 |
722.12-1 |
1 |
护套 |
Guard Ring |
1 |
00005- |
|
FIG.5101 车身及附件(康II) Vehicle Body and Accessory(Cummins II)
FIG.5101 车身及附件(康II) Vehicle Body and Accessory(Cummins II)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
722.17.9A |
1 |
软梯 |
Soft ladder |
2 |
00005- |
|
2 |
722.17.10A |
1 |
梯子 |
Ladder |
2 |
00005- |
|
3 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
17 |
00005- |
|
4 |
B-G057830-00034 |
1 |
螺栓M12x30ZnD |
Bolt |
7 |
00005- |
|
5 |
190C.17E.7 |
1 |
板 |
Board |
1 |
00005- |
|
6 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
28 |
00005- |
|
7 |
B-G057830-00006 |
1 |
螺栓M10x25ZnD |
Bolt |
88 |
00005- |
|
8 |
190C.17E.5 |
1 |
板 |
Board |
1 |
00005- |
|
9 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
55 |
00005- |
|
10 |
190C.17.6 |
1 |
板 |
Board |
2 |
00005- |
|
11 |
190C.17.5 |
1 |
板 |
Board |
2 |
00005- |
|
12 |
190C.17E.3 |
1 |
板 |
Board |
1 |
00005- |
|
13 |
190C.17.2 |
1 |
板 |
Board |
1 |
00005- |
|
14 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Washer |
58 |
00005- |
|
15 |
190C.17.1-8 |
1 |
板 |
Board |
2 |
00005- |
|
16 |
190H.17.1.3 |
1 |
右门 |
Right door |
1 |
00005- |
|
17 |
190H.17.1.6 |
1 |
铰链 |
Iron hinges |
4 |
00005- |
|
18 |
B-G008820-00046 |
1 |
销轴B8X40 |
Pin roll |
4 |
00005- |
|
19 |
B-G00097B-00023 |
1 |
垫圈8ZnD |
Washer |
6 |
00005- |
|
20 |
W-09-00055 |
1 |
气弹簧/JY2252 |
Air spring |
2 |
00005- |
|
21 |
B-G000910-00025 |
1 |
开口销3.2X16ZnD |
Forelock |
8 |
00005- |
|
22 |
190H.17.1.5 |
1 |
格栅 |
Grate |
1 |
00005- |
|
23 |
190H.17.1.4 |
1 |
后端护罩 |
Back Hood |
1 |
00005- |
|
24 |
Z40E.17F.1.5 |
1 |
板 |
Board |
2 |
00005- |
|
25 |
190H.17.1.2 |
1 |
左门 |
Left door |
1 |
00005- |
|
26 |
Z30.16.4E-15 |
1 |
门封条 |
Seal |
2 |
00005- |
|
27 |
190C.17.9 |
1 |
板 |
Board |
1 |
00005- |
|
28 |
190C.17E.2 |
1 |
板 |
Board |
1 |
00005- |
|
29 |
190C.17E.4 |
1 |
板 |
Board |
1 |
00005- |
|
30 |
722.17.11 |
1 |
板 |
Board |
1 |
00005- |
|
31 |
B-G057830-00015 |
1 |
螺栓M10x40ZnD |
Bolt |
4 |
00005- |
|
32 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
13 |
00005- |
|
33 |
B-G057830-00030 |
1 |
螺栓M12x25ZnD |
Bolt |
10 |
00005- |
|
34 |
722H.17.1 |
1 |
随机工具及备件 |
Awaiting parts |
1 |
00005- |
|
35 |
722H.17-1 |
1 |
嵌条 |
Insert ring |
1 |
00005- |
|
36 |
190H.17.1.1 |
1 |
前端护罩 |
Front Hood |
1 |
00005- |
|
37 |
190H.17.1.7 |
1 |
支座 |
Bearing |
2 |
00005- |
|

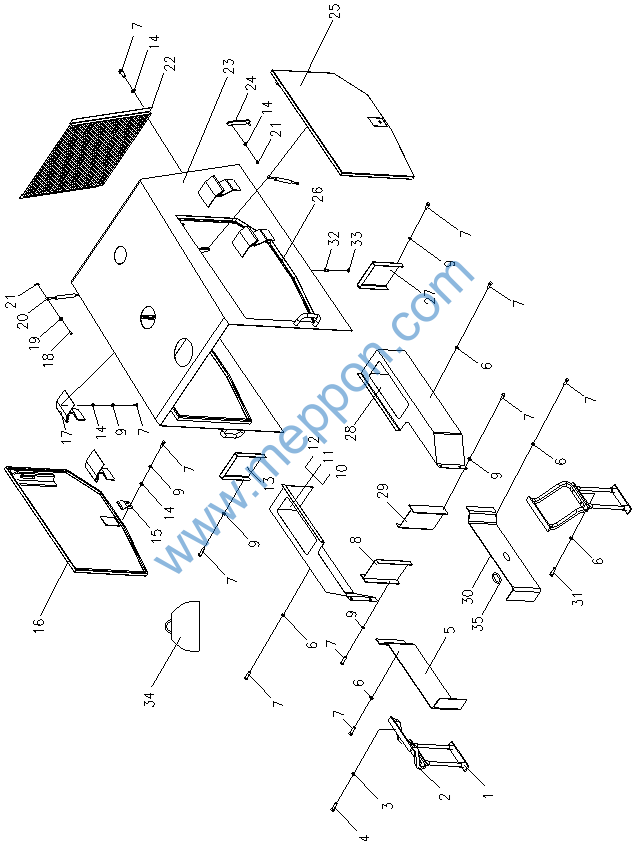

FIG.5101A 车身及附件(SC11CB) Vehicle Body and Accessory(SC11CB)
FIG.5101A 车身及附件(SC11CB) Vehicle Body and Accessory(SC11CB)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
722.17.9A |
1 |
软梯 |
Soft ladder |
2 |
00005- |
Y |
2 |
722.17.10A |
1 |
梯子 |
Ladder |
2 |
00005- |
Y |
3 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
17 |
00005- |
Y |
4 |
B-G057830-00034 |
1 |
螺栓M12x30ZnD |
Bolt |
7 |
00005- |
Y |
5 |
190C.17E.7 |
1 |
板 |
Board |
1 |
00005- |
Y |
6 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
28 |
00005- |
Y |
7 |
B-G057830-00006 |
1 |
螺栓M10x25ZnD |
Bolt |
74 |
00005- |
Y |
8 |
190C.17E.5 |
1 |
板 |
Board |
1 |
00005- |
Y |
9 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
32 |
00005- |
Y |
10 |
190C.17.6 |
1 |
板 |
Board |
2 |
00005- |
Y |
11 |
190C.17.5 |
1 |
板 |
Board |
2 |
00005- |
Y |
12 |
190C.17E.3 |
1 |
板 |
Board |
1 |
00005- |
Y |
13 |
190C.17.2 |
1 |
板 |
Board |
1 |
00005- |
Y |
14 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Washer |
28 |
00005- |
Y |
15 |
220C.17.1-1 |
1 |
板 |
Board |
2 |
00005- |
Y |
16 |
220H.17A.1.2 |
1 |
右门 |
Right door |
1 |
00005- |
Y |
17 |
190C.17E.1.4 |
1 |
铰链 |
Iron hinges |
4 |
00005- |
Y |
18 |
B-G008820-00046 |
1 |
销轴B8X40 |
Pin roll |
4 |
00005- |
Y |
19 |
B-G00097B-00023 |
1 |
垫圈8ZnD |
Washer |
6 |
00005- |
Y |
20 |
W-09-00014 |
1 |
气弹簧(160-415-850N) |
Air spring |
2 |
00005- |
Y |
21 |
B-G000910-00025 |
1 |
开口销3.2X16ZnD |
Forelock |
8 |
00005- |
Y |
22 |
220H.17A.1.4 |
1 |
格栅 |
Grate |
1 |
00005- |
Y |
23 |
220H.17A.1.1 |
1 |
发动机护罩 |
Hood |
1 |
00005- |
Y |
24 |
Z40E.17F.1.5 |
1 |
板 |
Board |
2 |
00005- |
Y |
25 |
220H.17A.1.3 |
1 |
左门 |
Left door |
1 |
00005- |
Y |
26 |
Z30.16.4E-15 |
1 |
门封条 |
Seal |
2 |
00005- |
Y |
27 |
190C.17.9 |
1 |
板 |
Board |
1 |
00005- |
Y |
28 |
190C.17E.2 |
1 |
板 |
Board |
1 |
00005- |
Y |
29 |
190C.17E.4 |
1 |
板 |
Board |
1 |
00005- |
Y |
30 |
722.17.11 |
1 |
板 |
Board |
1 |
00005- |
Y |
31 |
B-G057830-00015 |
1 |
螺栓M10x40ZnD |
Bolt |
4 |
00005- |
Y |
32 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
13 |
00005- |
Y |
33 |
B-G057830-00030 |
1 |
螺栓M12x25ZnD |
Bolt |
10 |
00005- |
Y |
34 |
722H.17.1 |
1 |
随机工具及备件 |
Awaiting parts |
1 |
00005- |
Y |
35 |
722H.17-1 |
1 |
嵌条 |
Insert ring |
1 |
00005- |
Y |
