SINOMACH CHANGLIN 719H motor grader parts catalog 28
FIG.6401C 液压管路(油箱至油泵至多路阀)(SC11CB)
Hydraulic Piping System(Tank To Pump To Control Valve)(SC11CB)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
220C.14.1 |
1 |
油管 |
Tube |
1 |
00005- |
Y |
2 |
B-Q020710-00082 |
1 |
O形圈60×3.1 |
O-Ring |
2 |
00005- |
Y |
3 |
B-G057830-00139 |
1 |
螺栓M8×20 ZnD |
Bolt |
4 |
00005- |
Y |
4 |
B-Q02049-00023 |
1 |
垫圈8 |
Washer |
14 |
00005- |
Y |
5 |
190C.14-1 |
1 |
φ45波纹管 |
Hose |
1 |
00005- |
Y |
6 |
B-J088770-00017 |
1 |
喉箍d60 |
Clamp |
4 |
00005- |
Y |
7 |
190C.14.3 |
1 |
油管 |
Tube |
1 |
00005- |
Y |
8 |
W-07-00025 |
1 |
多路换向阀|5000-D281 |
Control Valve L.H |
1 |
00005- |
Y |
9 |
B-G057830-00034 |
1 |
螺栓M12X30 ZnD |
Bolt |
4 |
00005- |
Y |
10 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
8 |
00005- |
Y |
11 |
W-01-00034 |
1 |
油泵|CBGJ2045/1025 |
Pump Ass’ Y |
1 |
00005- |
Y |
12 |
190C.14-2 |
1 |
纸垫 |
Paper Pad |
1 |
00005- |
Y |
13 |
B-G057830-00037 |
1 |
螺栓M12×35ZnD |
Bolt |
4 |
00005- |
Y |
14 |
B-G00097B-00004 |
1 |
垫圈12ZnD |
Washer |
4 |
00005- |
Y |
15 |
190C.14J.2 |
1 |
油管 |
Tube |
1 |
00005- |
Y |
16 |
B-G057830-00142 |
1 |
螺栓M8×25 10.9 ZnD |
Bolt |
4 |
00005- |
Y |
17 |
190C.14J.15 |
1 |
接头体 |
Nipple |
1 |
00005- |
Y |
18 |
B-Q020710-00057 |
1 |
O形圈36×3.5 |
O-Ring |
1 |
00005- |
Y |
19 |
B-Q020360-00002 |
1 |
锥形螺塞A R1/8 |
Plug |
3 |
00005- |
Y |
20 |
190C.14J.3 |
1 |
软管总成19(O形圈20X2) |
Hose |
1 |
00005- |
Y |
21 |
W-07-00024 |
1 |
多路换向阀|5000-D280 |
Control Valve L.H |
1 |
00005- |
Y |
22 |
190C.14J.10 |
1 |
接头体 |
Nipple |
1 |
00005- |
Y |
23 |
B-Q020710-00054 |
1 |
O形圈(35X3.5) |
O-Ring |
1 |
00005- |
Y |
24 |
190C.14A.11 |
1 |
分流阀 |
Valve Ass’ Y |
1 |
00005- |
Y |
25 |
190C.14A-9 |
1 |
板 |
Plate |
1 |
00005- |
Y |
26 |
B-G057820-00170 |
1 |
螺栓M8×90 ZnD |
Bolt |
3 |
00005- |
Y |
27 |
B-G061700-00036 |
1 |
螺母M8 ZnD |
Nut |
3 |
00005- |
Y |
28 |
190C.14J.9 |
1 |
油管(O形圈15X2) |
Tube |
1 |
00005- |
Y |
29 |
190C.14J.14 |
1 |
接头体 |
Elbow |
1 |
00005- |
Y |
30 |
B-G057830-00001 |
1 |
螺栓M10×16 ZnD |
Bolt |
2 |
00005- |
Y |
31 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
2 |
00005- |
Y |
32 |
190C.14J.5 |
1 |
软管总成16(O形圈15X2) |
Hose |
1 |
00005- |
Y |
33 |
190C.14J.16 |
1 |
接头体 |
Nipple |
1 |
00005- |
Y |
34 |
B-Q020710-00048 |
1 |
O形圈(30X3.5) |
O-Ring |
2 |
00005- |
Y |
35 |
190C.14J.12 |
1 |
接头体 |
Elbow |
1 |
00005- |
Y |
36 |
W-15-00003 |
1 |
O形圈(19.18×2.46) |
O-Ring |
2 |
00005- |
Y |

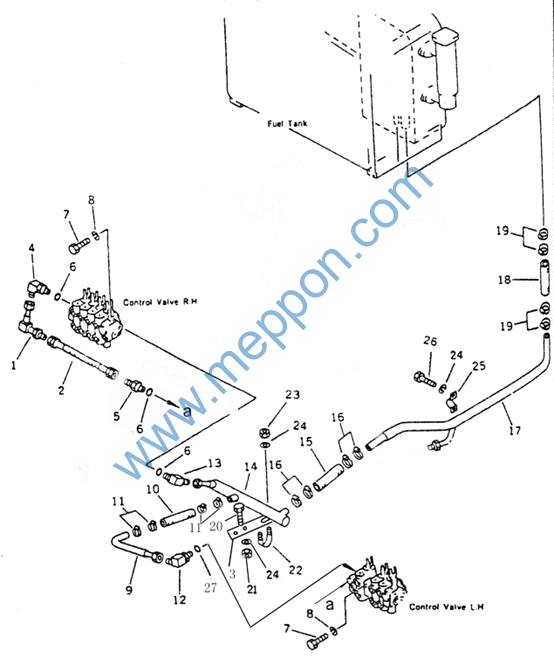

FIG.6403A 液压管路(多路阀至油箱)(康II) Hydraulic Piping System(Control Valve To Tank)(Cummins II)
FIG.6403A 液压管路(多路阀至油箱)(康II)
Hydraulic Piping System(Control Valve To Tank)(Cummins II)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
190C.14J.6 |
1 |
油管 |
Tube |
1 |
00005- |
|
2 |
190C.14J.4 |
1 |
软管总成16(O形圈15×2) |
Hose |
1 |
00005- |
|
3 |
190C.14A-4 |
1 |
板 |
Plate |
1 |
00005- |
|
4 |
190C.14J.17 |
1 |
接头体 |
Elbow |
1 |
00005- |
|
5 |
190C.14J.17 |
1 |
接头体 |
Elbow |
1 |
00005- |
|
6 |
W-15-00003 |
1 |
O形圈(19.18×2.46) |
O-Ring |
3 |
00005- |
|
7 |
B-G057830-00146 |
1 |
螺栓M8×30 ZnD |
Bolt |
6 |
00005- |
|
8 |
B-Q020490-00023 |
1 |
垫圈8 |
Washer |
6 |
00005- |
|
9 |
190C.14J.8 |
1 |
油管 |
Tube |
1 |
00005- |
|
10 |
190C.14A-2 |
1 |
胶管φ25×220 |
Hose |
1 |
00005- |
|
11 |
B-J088770-00015 |
1 |
喉箍d40 |
Clamp |
4 |
00005- |
|
12 |
190C.14J.13 |
1 |
接头体 |
Elbow |
1 |
00005- |
|
13 |
190C.14J.11 |
1 |
接头体 |
Elbow |
1 |
00005- |
|
14 |
190C.14J.7 |
1 |
油管(O形圈12×2) |
Tube |
1 |
00005- |
|
15 |
190C.14A-5 |
1 |
胶管φ32×160 |
Hose |
1 |
00005- |
|
16 |
B-J088770-00016 |
1 |
喉箍d50 |
Clamp |
4 |
00005- |
|
17 |
190H.14J.1 |
1 |
油管 |
Tube |
1 |
00005- |
|
18 |
190C.14A-6 |
1 |
低压胶管 |
Hose |
1 |
00005- |
|
19 |
B-J088770-00017 |
1 |
喉箍d60 |
Clamp |
4 |
00005- |
|
20 |
B-G057830-00015 |
1 |
螺栓M10×40 ZnD |
Bolt |
2 |
00005- |
|
21 |
B-G061700-00003 |
1 |
螺母M10ZnD |
Nut |
2 |
00005- |
|
22 |
B-Q020120-00005 |
1 |
U形管夹A42 |
Clip |
1 |
00005- |
|
23 |
B-G061760-00001 |
1 |
螺母M10×1.25 ZnD |
Nut |
2 |
00005- |
|
24 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
8 |
00005- |
|
25 |
190C.14-3 |
1 |
管夹 |
Clamp |
1 |
00005- |
|
26 |
B-G57830-00003 |
1 |
螺栓M10×20 ZnD |
Bolt |
2 |
00005- |
|
27 |
W-15-00004 |
1 |
O形圈(23.47×2.95) |
O-Ring |
1 |
00005- |
|

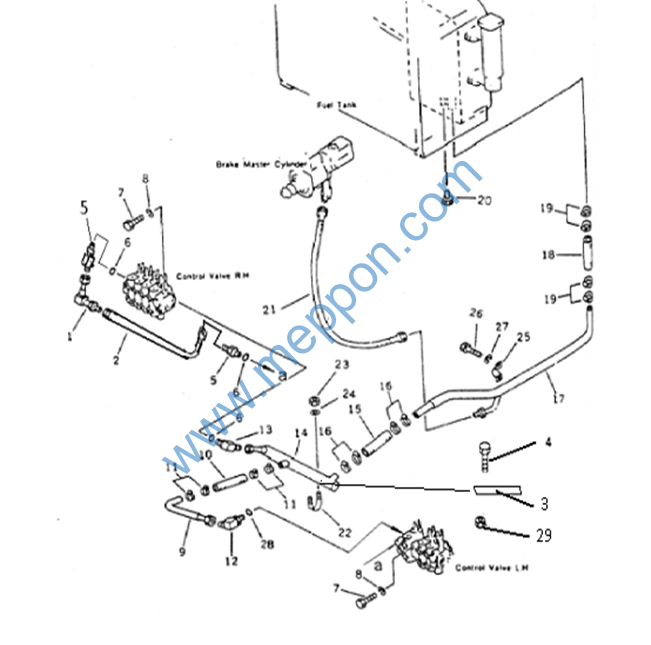

FIG.6403B 液压管路(多路阀至油箱)(SC11CB)(加大水箱) Hydraulic Piping (Control Valve To Tank)(SC11CB)(For Enlarger Radiator)
FIG.6403B 液压管路(多路阀至油箱)(SC11CB)(加大水箱)
Hydraulic Piping (Control Valve To Tank)(SC11CB)(For Enlarger Radiator)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
220H.14J.2 |
1 |
油管 |
Tube |
1 |
00005- |
Y |
2 |
190C.14J.4 |
1 |
软管总成16(O形圈15X2) |
Hose |
1 |
00005- |
Y |
3 |
B-G057830-00015 |
1 |
螺栓M10×40 ZnD |
Bolt |
2 |
00005- |
Y |
4 |
190C.14A-4 |
1 |
板 |
Plate |
1 |
00005- |
Y |
5 |
190C.14J.17 |
1 |
接头体 |
Elbow |
2 |
00005- |
Y |
6 |
W-15-00003 |
1 |
O形圈(19.18×2.46) |
O-Ring |
3 |
00005- |
Y |
7 |
B-G057830-00146 |
1 |
螺栓M8×30 ZnD |
Bolt |
6 |
00005- |
Y |
8 |
B-Q020490-00023 |
1 |
垫圈8 |
Washer |
6 |
00005- |
Y |
9 |
190C.14J.8 |
1 |
油管 |
Tube |
1 |
00005- |
Y |
10 |
190C.14A-2 |
1 |
胶管φ25×220 |
Hose |
1 |
00005- |
Y |
11 |
B-J088770-00015 |
1 |
喉箍d40 |
Clamp |
4 |
00005- |
Y |
12 |
190C.14J.13 |
1 |
接头体 |
Elbow |
1 |
00005- |
Y |
13 |
190C.14J.11 |
1 |
接头体 |
Elbow |
1 |
00005- |
Y |
14 |
190C.14J.7 |
1 |
油管(O形圈12X2) |
Tube |
1 |
00005- |
Y |
15 |
190C.14A-5 |
1 |
胶管φ32×160 |
Hose |
1 |
00005- |
Y |
16 |
B-J088770-00016 |
1 |
喉箍50 |
Clamp |
4 |
00005- |
Y |
17 |
220H.14J.1 |
1 |
油管 |
Tube |
1 |
00005- |
Y |
18 |
190C.14A-6 |
1 |
低压胶管 |
Hose |
1 |
00005- |
Y |
19 |
B-J088770-00017 |
1 |
喉箍d60 |
Clamp |
4 |
00005- |
Y |
20 |
Z50B.14.21-5 |
1 |
螺塞 |
Plug |
1 |
00005- |
Y |
22 |
B-Q020120-00005 |
1 |
U形管夹A42 |
Clip |
1 |
00005- |
Y |
23 |
B-G061760-00001 |
1 |
螺母M10×1.25 ZnD |
Nut |
2 |
00005- |
Y |
24 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
2 |
00005- |
Y |
25 |
190C.14-3 |
1 |
管夹 |
Clamp |
1 |
00005- |
Y |
26 |
B-G57830-00003 |
1 |
螺栓M10×20 ZnD |
Bolt |
2 |
00005- |
Y |
27 |
B-Q02049-00001 |
1 |
垫圈10 |
Washer |
2 |
00005- |
Y |
28 |
W-15-00004 |
1 |
O形圈(23.47X2.95) |
O-Ring |
1 |
00005- |
Y |
29 |
B-G061760-00003 |
1 |
螺母M10 ZnD |
Nut |
2 |
00005- |
Y |

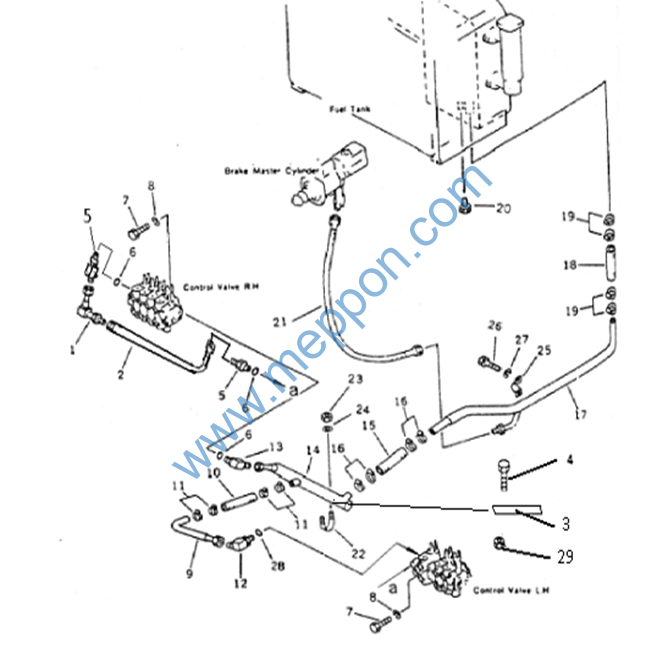

FIG.6403C 液压管路(多路阀至油箱)(SC11CB) Hydraulic Piping System(Control Valve To Tank)(SC11CB)
