SINOMACH CHANGLIN 719H motor grader parts catalog 34

Meppon Co., Ltd Posted on by

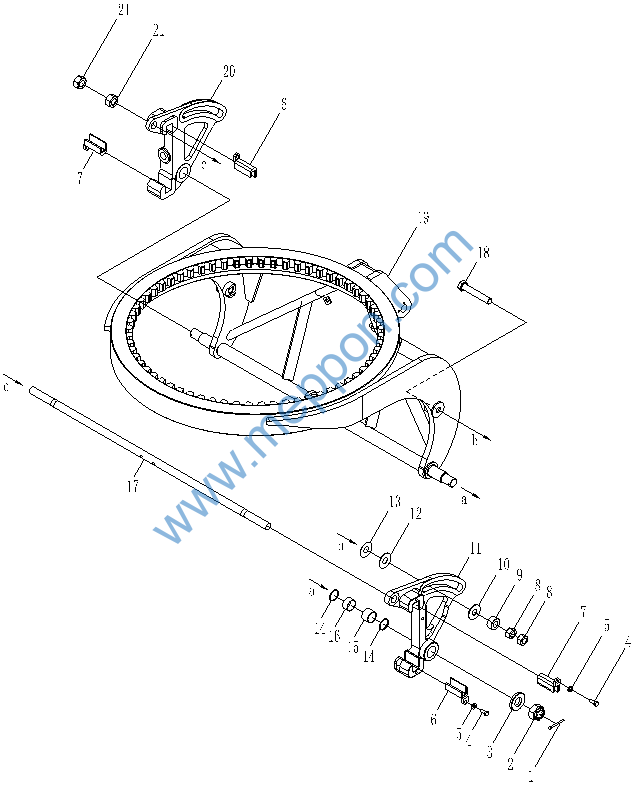

FIG.8109 动力倾斜装置（二） Blade And Circle Support（For Power Tilt）（二）












FIG.8109 动力倾斜装置（二） Blade And Circle Support（For Power Tilt）（二）

序号

No.

零 件 代 号

Part No.

版本

Ver.

名 称

Part Name

数量

Q’ty

适用车号

Suit Num.

选装

Cho.

1

190C.13-45

1

支架

Bracket

1

00005-



2

190C.13-44

1

垫片

Shim, 0.5mm

10

00005-



3

190C.13-43

1

支架

Bracket

1

00005-



4

B-G057820-00049

1

螺栓M12×70-10.9ZnD

Bolt

6

00005-



5

B-Q020490-00003

1

垫圈12

Washer

12

00005-



6

B-G057830-00056

1

螺栓M14×35-10.9ZnD

Bolt

1

00005-



7

B-Q020490-00005

1

垫圈14

Washer

1

00005-



8

190C.13.11

1

滑动架

Guide

1

00005-



9

B-G057830-00030

1

螺栓M12×25 ZnD

Bolt

10

00005-



10

B-Q020490-00003

1

垫圈12

Washer

4

00005-



11

190C.13-46

1

锁片

Lock

2

00005-



12

B-J07940A-00001

1

油杯M10×1

Grease Cup

2

00005-



13

190C.13-41

1

销

Pin

1

00005-



14

190C.13-48

1

轴环

Collar

2

00005-



15

190C.13-47

1

销

Pin

1

00005-



16

190C.13.12

1

板

Plate

2

00005-



17

190C.13.9

1

盖板（左）

Cover, L.H

1

00005-



18

190C.13.10

1

盖板（右）

Cover, R.H

1

00005-



19

B-Q020120-00005

1

U形管夹A 42

Clip

4

00005-



20

190C.13-40

1

垫片

Washer

8

00005-



21

B-G061760-00001

1

螺母M10×1.25 ZnD

Nut

16

00005-



22

190C.1E-15

1

垫片

Washer

2

00005-

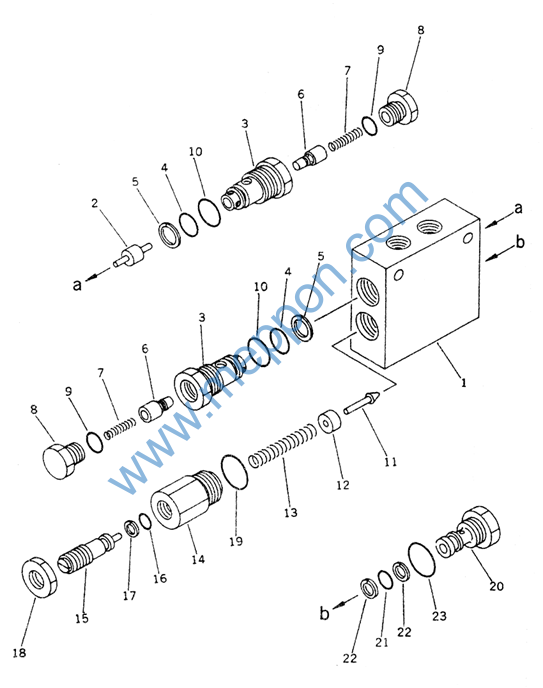

FIG.8233 单向阀（动力倾斜） Pilot Check Valve（For Power Tilt）
























































































FIG.8233 单向阀（动力倾斜） Pilot Check Valve（For Power Tilt）

序号

No.

零 件 代 号

Part No.

版本

Ver.

名 称

Part Name

数量

Q’ty

适用车号

Suit Num.

选装

Cho.


190C.19A.28

1

液控单向阀

Valve Ass’ Y

2

00005-



1

.190C.19A.28-3

1

.阀体

.Body

1

00005-



2

.190C.19A.28-2

1

.活塞

.Bushing

1

00005-




.190C.19A.21.1

1

.单向阀

.Valve Ass’ Y

2

00005-



3

.190C.19A.21.1-2

1

.阀套

.Sleeve

1

00005-



4

.B-Q020710-00026

1

.O形圈18×2.4

.O-Ring

1

00005-



5

.B-Q020780-00003

1

.挡圈A18×14

.Ring Back-Up

1

00005-



6

.190C.19A.21.1-4

1

.阀芯

.Valve

1

00005-



7

.190C.19A.21.1-1

1

.弹簧

.Spring

1

00005-



8

.190C.19A.21.1-3

1

.螺塞

.Plug

1

00005-



9

.B-Q020510-00001

1

.专用O形圈10.9×2.3

.Ring, Snap

1

00005-



10

.B-Q020510-00005

1

.专用O形圈20.7×3.4

.O-Ring

1

00005-



11

.190C.19A.28-6

1

.锥阀芯

.Valve

1

00005-



12

.190C.19A.28-5

1

.导向套

.Collar

1

00005-



13

.190C.19A.28-7

1

.弹簧

.Spring

1

00005-



14

.190C.19A.28-1

1

.阀套

.Sleeve

2

00005-



15

.190C.19A.28-8

1

.调节螺钉

.Bolt

1

00005-



16

.B-Q020710-00018

1

.O形圈14×2.4

.O-Ring

1

00005-



17

.B-Q020780-00004

1

.挡圈A14×10

.Ring Back-Up

1

00005-



18

.190C.19A.28-9

1

.螺母

.Nut

1

00005-



19

.B-Q020510-00005

1

.专用O形圈20.7×3.4

.O-Ring

1

00005-



20

.190C.19A.28-4

1

.螺塞

.Plug

1

00005-



21

.B-Q020710-00026

1

.O形圈18×2.4

.O-Ring

1

00005-



22

.B-Q020780-00003

1

.挡圈A18×14

.Ring Back-Up

2

00005-



23

.B-Q020510-00005

1

.专用O形圈20.7×3.4

.O-Ring

1

00005-

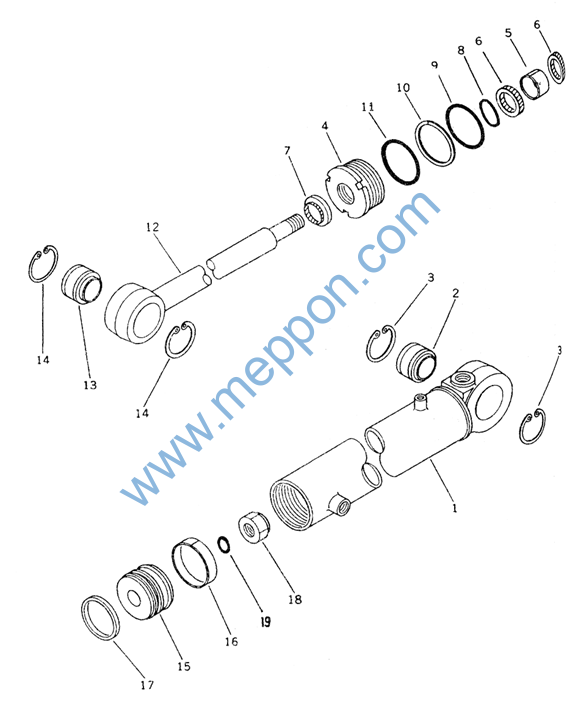

FIG.8255 动力倾斜油缸 Power Tilt Cylinder


















FIG.8255 动力倾斜油缸 Power Tilt Cylinder

序号

No.

零 件 代 号

Part No.

版本

Ver.

名 称

Part Name

数量

Q’ty

适用车号

Suit Num.

选装

Cho.


190C.19B.39

1

动力倾斜油缸

Power Tilot Cylinder

1

00005-



1

☆

1

.缸体

.Cylinder

1

00005-



2

☆

1

.关节轴承

.Bushing

1

00005-



3

☆

1

.孔用弹性挡圈

.Ring Snap

2

00005-



4

☆

1

.缸头

.Head Cylinder

1

00005-



5

☆

1

.支承环

.Bushing

1

00005-



6

☆

1

.杆用密封圈

.Packing Rod

2

00005-



7

☆

1

.防尘圈

.Seal Dust

1

00005-



8

☆

1

.O形圈

.O-Ring

1

00005-



9

☆

1

.O形圈

.O-Ring

1

00005-



10

☆

1

.挡环

.Ring Snap

1

00005-



11

☆

1

.O形圈

.O-Ring

1

00005-



12

☆

1

.活塞杆

.Rod Piston

1

00005-



13

☆

1

.关节轴承

.Bushing

1

00005-



14

☆

1

.孔用弹性挡圈

.Ring Snap

2

00005-



15

☆

1

.活塞

.Piston

1

00005-



16

☆

1

.支承环

.Ring Wear

1

00005-



17

☆

1

.孔用密封圈

.Ring Piston

1

00005-



18

☆

1

.螺母

.Nut

1

00005-



19

☆

1

.O形圈

.O-Ring

1

00005-
