SINOMACH CHANGLIN 719H motor grader parts catalog 38
FIG.9251 前推土板油缸 Front Blade Cylinder
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
|
190C.32A.1 |
1 |
前推土板油缸 |
Front Blade Cylinder |
1 |
00005- |
Y |
1 |
.190C.32A.1.2 |
1 |
.缸体 |
.Cylinder |
1 |
00005- |
Y |
2 |
.190C.32A.1-1 |
1 |
.轴套 |
.Bushing |
2 |
00005- |
Y |
3 |
.190C.19A.23.3 |
1 |
.内防尘圈 |
.Seal Dust |
4 |
00005- |
Y |
4 |
.190C.32A.1-2 |
1 |
.缸头 |
.Head Cylinder |
1 |
00005- |
Y |
5 |
.190C.32A.1-3 |
1 |
.支承环 |
.Bushing |
1 |
00005- |
Y |
6 |
.B-G10708A-00014 |
1 |
.轴用密封圈Y45×55×8 |
.Packing Rod |
2 |
00005- |
Y |
7 |
.B-Q020710-00103 |
1 |
.O形圈90×3.1 |
.O-Ring |
1 |
00005- |
Y |
8 |
.B-Q020780-00006 |
1 |
.挡环A90×85 |
.Ring Snap |
1 |
00005- |
Y |
9 |
.B-Q020710-00106 |
1 |
.O形圈95×3.1 |
.O-Ring |
1 |
00005- |
Y |
10 |
.B-G10708C-00009 |
1 |
.防尘圈FC45×53×5 |
.Seal Dust |
1 |
00005- |
Y |
11 |
.190C.32A.1.1 |
1 |
.活塞杆 |
.Rod Piston |
1 |
00005- |
Y |
12 |
.W-15-00067 |
1 |
.格莱圈0900|S-55044 |
.Ring Piston |
1 |
00005- |
Y |
13 |
.190C.32A.1-4 |
1 |
.活塞 |
.Piston |
1 |
00005- |
Y |
14 |
.190C.32A.1-5 |
1 |
.支承环 |
.Ring Wear |
1 |
00005- |
Y |
15 |
.B-Q020710-00053 |
1 |
.O形圈35×3.1 |
.O-Ring |
1 |
00005- |
Y |
16 |
.B-G094570-00008 |
1 |
.螺母M30×3 ZnD |
.Nut |
1 |
00005- |
Y |
17 |
.B-G000910-00059 |
1 |
.销6.3x60ZnD |
.Cotter pin |
1 |
00005- |
Y |

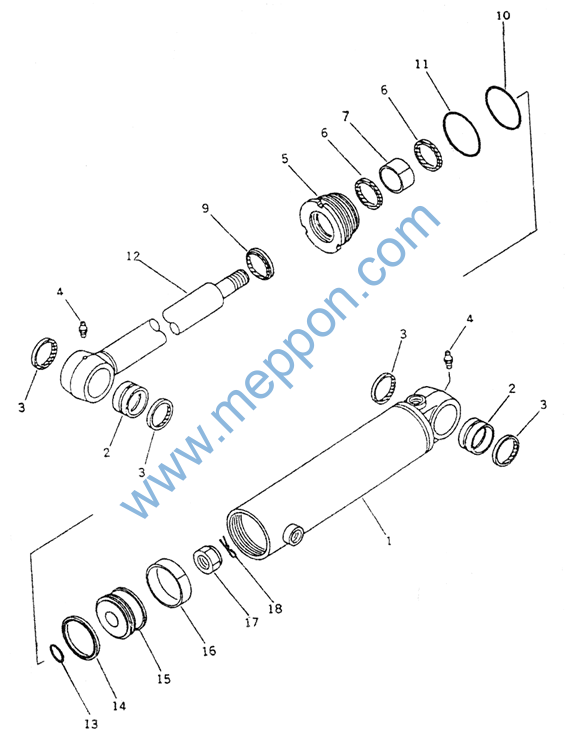

FIG.9253 前松土器油缸 Scarifier Cylinder
FIG.9253 前松土器油缸 Scarifier Cylinder
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
|
190C.33A.5 |
1 |
前松土器油缸 |
Cylinder Ass’Y |
1 |
00005- |
Y |
1 |
.190C.33A.5.2 |
1 |
.缸体 |
.Cylinder |
1 |
00005- |
Y |
2 |
.190C.32A.1-1 |
1 |
.轴套 |
.Bushing |
2 |
00005- |
Y |
3 |
.190C.19A.23.3 |
1 |
.内防尘圈 |
.Seal, Dust |
4 |
00005- |
Y |
4 |
.B-J07940A-00001 |
1 |
.油杯M10×1 |
.Fitting, Grease |
2 |
00005- |
Y |
5 |
.190C.33A.5-1 |
1 |
.导向套 |
.Head, Cylinder |
1 |
00005- |
Y |
6 |
.B-G10708A-00006 |
1 |
.轴用密封圈Y50×60×8 |
.Packing, Rod |
2 |
00005- |
Y |
7 |
.190C.33A.5-3 |
1 |
.支承圈 |
.Bushing |
1 |
00005- |
Y |
9 |
.B-G10708C-00010 |
1 |
.防尘圈FC50×58×5 |
.Seal, Dust |
1 |
00005- |
Y |
10 |
.B-Q020710-00103 |
1 |
.O形圈90×5.7 |
.O-Ring |
1 |
00005- |
Y |
11 |
.B-Q020710-00106 |
1 |
.O形圈95×3.1 |
.O-Ring |
1 |
00005- |
Y |
12 |
.190C.33A.5.1 |
1 |
.活塞杆 |
.Rod, Piston |
1 |
00005- |
Y |
13 |
.B-Q020710-00057 |
1 |
.O形圈36×3.5 |
.O-Ring |
1 |
00005- |
Y |
14 |
.W-15-00067 |
1 |
.格莱圈0900|S-55044 |
.Ring, Piston |
1 |
00005- |
Y |
15 |
.190C.33A.5-2 |
1 |
.活塞 |
.Piston |
1 |
00005- |
Y |
16 |
.190C.32A.1-5 |
1 |
.支承圈 |
.Ring, Wear |
1 |
00005- |
Y |
17 |
.B-G094570-00005 |
1 |
.螺母M36×2ZnD |
.Nut |
1 |
00005- |
Y |
18 |
.B-G000910-00059 |
1 |
.销6.3×60ZnD |
.Pin, Snap |
1 |
00005- |
Y |

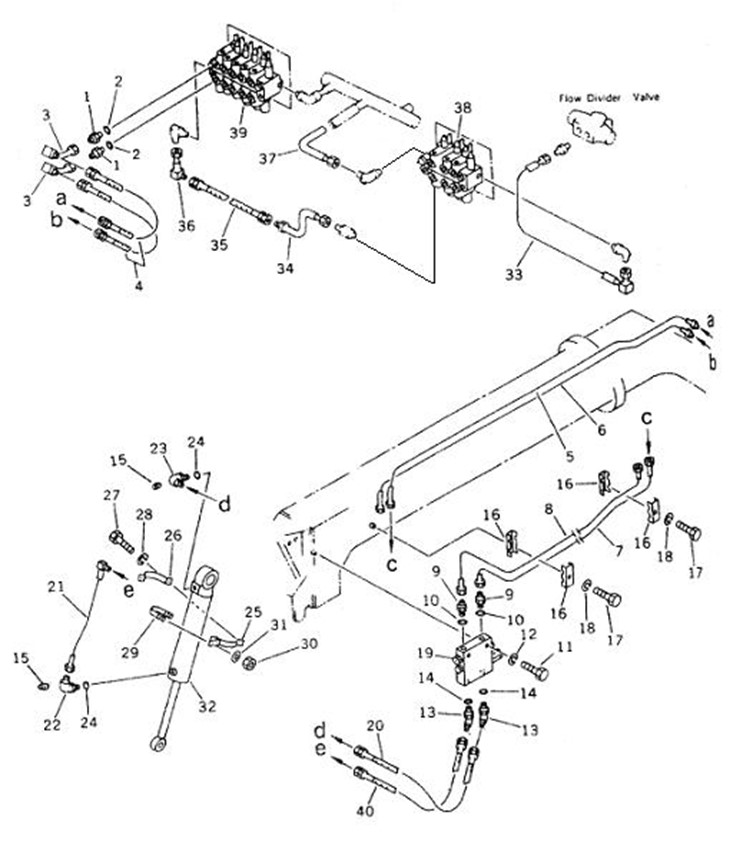

FIG.9301 前推土板液压管路 Front Blade Piping
FIG.9301 前推土板液压管路 Front Blade Piping
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
190C.19B.15 |
1 |
接头体 |
Nipple |
2 |
00005- |
Y |
2 |
W-15-00003 |
1 |
O形圈(19.18X2.46) |
O-Ring |
2 |
00005- |
Y |
3 |
190C.32C.6 |
1 |
油管(O形圈10X1.5) |
Tube |
2 |
00005- |
Y |
4 |
190C.32C.9 |
1 |
软管总成(O形圈10X1.5) |
Hose |
2 |
00005- |
Y |
5 |
190C.32C.4 |
1 |
油管(O形圈12X2) |
Tube |
2 |
00005- |
Y |
6 |
190C.32C.5 |
1 |
油管(O形圈12X2) |
Tube |
1 |
00005- |
Y |
7 |
190C.32C.3 |
1 |
油管(O形圈12X2) |
Tube |
1 |
00005- |
Y |
8 |
190C.32C.2 |
1 |
油管(O形圈12X2) |
Tube |
1 |
00005- |
Y |
9 |
190C.19B.52 |
1 |
接头体(O形圈16.7X3.4) |
Union |
2 |
00005- |
Y |
10 |
B-Q020510-00002 |
1 |
O形圈16.7×3.4 |
O-Ring |
2 |
00005- |
Y |
11 |
B-G057820-00165 |
1 |
螺栓M8×60 ZnD |
Bolt |
2 |
00005- |
Y |
12 |
B-Q020490-00023 |
1 |
垫圈8 |
Washer |
2 |
00005- |
Y |
13 |
190C.10F.18 |
1 |
接头体(O形圈16.7X3.4) |
Elbow |
2 |
00005- |
Y |
14 |
B-Q020510-00002 |
1 |
O形圈16.7×3.4 |
O-Ring |
2 |
00005- |
Y |
15 |
B-Q020360-00002 |
1 |
螺塞A R1/8 |
Plug |
2 |
00005- |
Y |
16 |
190C.19A-7 |
1 |
管夹 |
Clip |
4 |
00005- |
Y |
17 |
B-G057820-00015 |
1 |
螺栓M10×50 ZnD |
Bolt |
2 |
00005- |
Y |
18 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
2 |
00005- |
Y |
19 |
190C.32A.4 |
1 |
液控单向阀 |
Pilot Check Valve |
1 |
00005- |
Y |
20 |
190C.32C.8 |
1 |
软管总成(O形圈10X1.5) |
Hose |
1 |
00005- |
Y |
21 |
190C.32C.1 |
1 |
油管(O形圈12X2) |
Tube |
1 |
00005- |
Y |
22 |
190C.19B.40 |
1 |
接头体(O形圈16.7X3.4) |
Elbow |
1 |
00005- |
Y |
23 |
190C.10F.18 |
1 |
接头体(O形圈16.7X3.4) |
Elbow |
1 |
00005- |
Y |
24 |
B-Q020510-00002 |
1 |
O形圈16.7×3.4 |
O-Ring |
2 |
00005- |
Y |
25 |
190C.32A.3 |
1 |
支架 |
Band |
1 |
00005- |
Y |
26 |
190C.32A-1 |
1 |
板 |
Band |
1 |
00005- |
Y |
27 |
B-G057830-00146 |
1 |
螺栓M8×30 ZnD |
Bolt |
2 |
00005- |
Y |
28 |
B-Q020490-00023 |
1 |
垫圈8 |
Washer |
2 |
00005- |
Y |
29 |
B-Q020120-00001 |
1 |
U形管夹A16 |
Clip |
1 |
00005- |
Y |
30 |
B-G061700-00036 |
1 |
螺母M8.ZnD |
Nut |
2 |
00005- |
Y |
31 |
B-Q020490-00023 |
1 |
垫圈8 |
Washer |
2 |
00005- |
Y |
32 |
190C.32A.1 |
1 |
前推土板油缸 |
Cylinder Ass’Y |
1 |
00005- |
Y |
33 |
190C.14J.9 |
1 |
油管 |
Tube |
1 |
00005- |
Y |
34 |
190C.14J.7 |
1 |
接头体(O形圈16.7X3.4) |
Tube |
1 |
00005- |
Y |
35 |
190C.14K.1 |
1 |
软管总成(O形圈15X2) |
Hose |
1 |
00005- |
Y |
36 |
190C.14J.6 |
1 |
油管(O形圈15X2) |
Tube |
1 |
00005- |
Y |
37 |
190C.14J.8 |
1 |
油管(O形圈20X2) |
Tube |
1 |
00005- |
Y |
38 |
W-07-00025 |
1 |
多路换向阀 5000-D281 |
Control Valve Ass’Y, L.H |
1 |
00005- |
Y |
39 |
W-07-00026 |
1 |
多路换向阀 5000-E129 |
Control Valve Ass’Y, R.H |
1 |
00005- |
Y |
40 |
190C.32C.7 |
1 |
软管总成(O形圈10X1.5) |
Hose |
1 |
00005- |
Y |

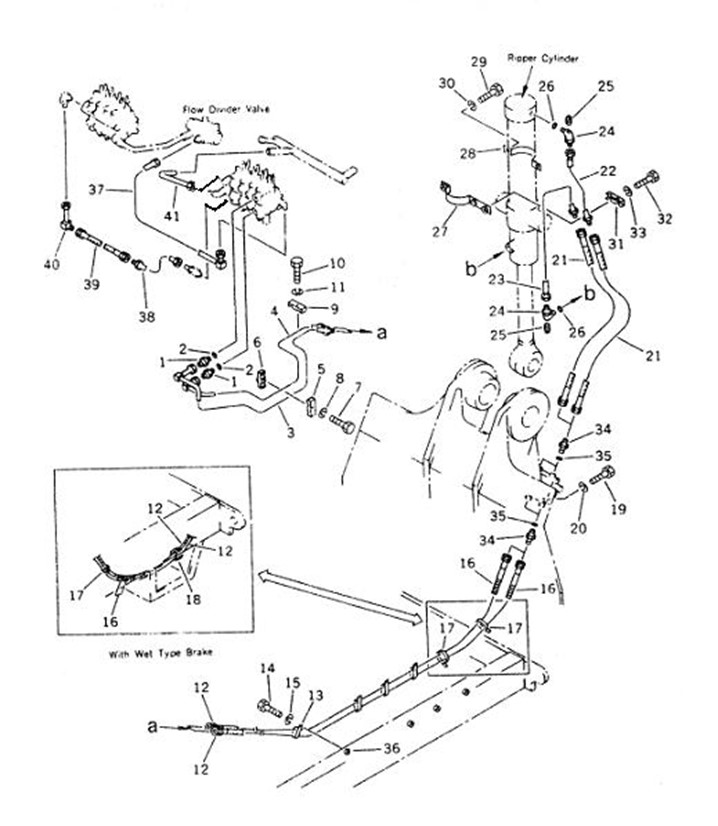

FIG.9305 前松土器液压管路 Scarifier Piping
