SINOMACH CHANGLIN 719H motor grader parts catalog 42
FIG.9801 后松土器操纵杆 Ripper Control Lever
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
W-12-00234 |
1 |
手柄SB-10 |
Knob |
1 |
00005- |
Y |
2 |
719H.15-2 |
1 |
操纵杆 |
Lever |
1 |
00005- |
Y |
3 |
220H.15E-5 |
1 |
横夹(左旋螺纹) |
Yoke, L.H.Thread |
1 |
00005- |
Y |
4 |
B-G061720-00018 |
1 |
螺母M8-L-ZnD |
Nut, L.H.Thread |
1 |
00005- |
Y |
5 |
B-G008820-00043 |
1 |
销轴B8x28 |
Pin |
1 |
00005- |
Y |
6 |
190C.15A-17 |
1 |
开口销 |
Pin, Snap |
1 |
00005- |
Y |
7 |
722.15-3 |
1 |
连杆 |
Rod |
1 |
00005- |
Y |
8 |
719.15-4 |
1 |
横夹 |
Yoke |
1 |
00005- |
Y |
9 |
B-G061700-00036 |
1 |
螺母M8 ZnD |
Nut |
1 |
00005- |
Y |
10 |
B-G008480-00010 |
1 |
垫圈6 |
Washer |
3 |
00005- |
Y |
11 |
190C.15A-2 |
1 |
销 |
P Pin |
3 |
00005- |
Y |
12 |
190C.15A-18 |
1 |
开口销 |
Pin, Snap |
3 |
00005- |
Y |
13 |
719.15-1 |
1 |
连接板 |
Shutter |
1 |
00005- |
Y |
14 |
719.15-2 |
1 |
板 |
Shutter |
1 |
00005- |
Y |
15 |
719.15.1 |
1 |
连接块 |
Joint |
1 |
00005- |
Y |
16 |
719.15-3 |
1 |
螺钉 |
Bolt |
1 |
00005- |
Y |
17 |
722.15-1 |
1 |
橡皮套 |
Leather Case |
1 |
00005- |
Y |
18 |
W-12-00023 |
1 |
轴套SF-1 0806 |
Sleeve |
1 |
00005- |
Y |
19 |
W-12-00175 |
1 |
轴套SF-1 2830 |
Sleeve |
1 |
00005- |
Y |
FIG.9901 前配重 Push Plate
FIG.9901 前配重 Push Plate
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|
1 |
190C.12H-1 |
1 |
配重 |
Weight |
1 |
00005- |
Y |
2 |
B-Q020490-00015 |
1 |
垫圈24 |
Washer |
8 |
00005- |
Y |
3 |
B-G061700-00023 |
1 |
螺母M24 ZnD |
Nut |
4 |
00005- |
Y |
4 |
B-G057820-00135 |
1 |
螺栓M24×150-10.9 ZnD |
Bolt |
4 |
00005- |
Y |
FIG.9910 空调系统(康II) Air-Condition System(Cummins II)
FIG.9910 空调系统(康II) Air-Condition System(Cummins II)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho. |
|||
1 |
1 |
三角带A-1067(17-510) |
Deltoid Strip |
1 |
00005- |
Y |
|||
2 |
1 |
压缩机6DT10-102 |
Compressor |
1 |
00005- |
Y |
|||
3 |
Z50B.21C.1 |
1 |
压缩机支架 |
Bracket |
1 |
00005- |
Y |
||
4 |
B-G057830-00006 |
1 |
螺栓M10X25ZnD |
Bolt |
4 |
00005- |
Y |
||
5 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Washer |
8 |
00005- |
Y |
||
6 |
B-G057830-00012 |
1 |
螺栓M10x35ZnD |
Bolt |
4 |
00005- |
Y |
||
7 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
4 |
00005- |
Y |
||
8 |
B-G000410-00002 |
1 |
螺母M10ZnD |
Nut |
4 |
00005- |
Y |
||
9 |
1 |
冷凝器GQT-72F |
Condensation |
1 |
00005- |
Y |
|||
10 |
B-G057830-00130 |
1 |
螺栓M6x16ZnD |
Bolt |
4 |
00005- |
Y |
||
11 |
B-G000930-00015 |
1 |
垫圈6 |
Spring Washer |
4 |
00005- |
Y |
||
12 |
B-G00097B-00021 |
1 |
垫圈6ZnD |
Washer |
4 |
00005- |
Y |
||
13 |
190C.21-2 |
1 |
蒸发器垫 |
Evaporator Washer |
2 |
00005- |
Y |
||
14 |
W-08-00258 |
1 |
空调器总成GQT-72F |
Air-condition |
1 |
00005- |
Y |
||
15 |
B-G057830-00034 |
1 |
螺栓M12x30ZnD |
Bolt |
4 |
00005- |
Y |
||
16 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
4 |
00005- |
Y |
||
17 |
190C.21-4 |
1 |
夹布胶管φ16 |
Hose |
1 |
00005- |
Y |
||
18 |
190C.21-3 |
1 |
夹布胶管φ16 |
Hose |
1 |
00005- |
Y |
||
19 |
B-J088700-00012 |
1 |
喉箍d25 |
Clamp |
4 |
00005- |
Y |
||
20 |
1 |
储液器GQT46E-014 |
Tank |
1 |
00005- |
Y |
|||
21 |
B-G057830-00132 |
1 |
螺栓M6x25ZnD |
Bolt |
1 |
00005- |
Y |
||
22 |
|||||||||
23 |
B-G061700-00034 |
1 |
螺母M6ZnD |
Nut |
1 |
00005- |
Y |
||
24 |
Z50H.21A-1 |
1 |
接头 |
Joint |
1 |
00005- |
Y |
||
25 |
B-Q020710-00023 |
1 |
O形圈16×2.4 |
O-ring |
2 |
00005- |
Y |
||
26 |
Z30.20.4 |
1 |
接管 |
Joint pipe |
2 |
00005- |
Y |
||
27 |
W-15-00051 |
1 |
球阀1/2 |
Valve |
2 |
00005- |
Y |
||
28 |
Z30E.19-1 |
1 |
接头 |
Joint |
2 |
00005- |
Y |
||
29 |
B-Q020020-00004 |
1 |
尼龙箍90 |
Nylon hoop |
8 |
00005- |
Y |
||
30 |
Z50H.21A-2 |
1 |
接头 |
Joint |
1 |
00005- |
Y |
||
00005- |
Y |
||||||||
00005- |
Y |
||||||||
00005- |
Y |
||||||||
00005- |
Y |
||||||||
00005- |
Y |
||||||||
00005- |
Y |
||||||||
00005- |
Y |
||||||||

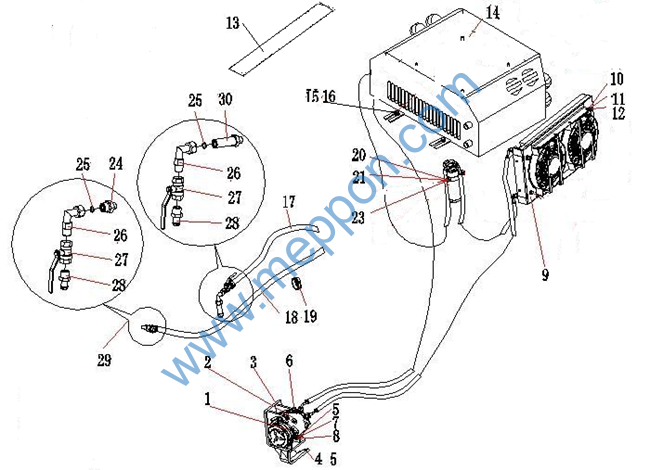

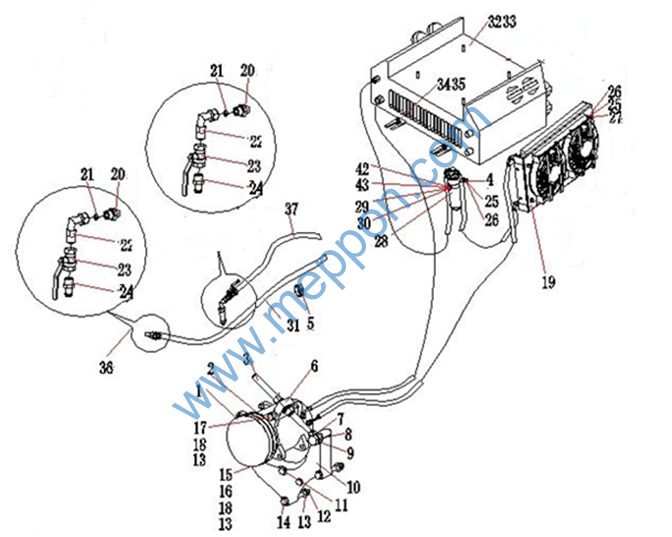

FIG.9910A 空调系统(SC11CB) Air-Condition System(SC11CB)
