SINOMACH CHANGLIN 722H motor grader parts catalog 03

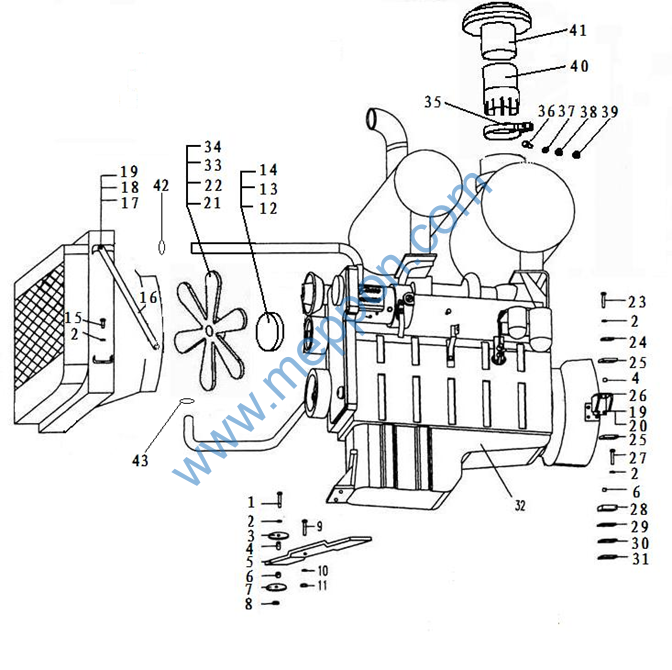

FIG.722H.1 发动机系统(加大水箱ZF)
Engine System(for enlarger radiator)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
31 |
220C.1-6 |
1 |
垫片 |
Plate |
8 |
00005- |
|
32 |
W-02-00373 |
1 |
柴油机SC11CB220G2B1(C0139) |
Engine |
1 |
00005- |
|
33 |
B-G000950-00019 |
1 |
垫圈8ZnD |
Washer |
6 |
00005- |
|
34 |
B-G061700-00036 |
1 |
螺母M8ZnD |
Nut |
6 |
00005- |
|
35 |
220H.1-1 |
1 |
卡箍 |
Clamp |
1 |
00005- |
|
36 |
B-G061700-00003 |
1 |
螺母M10ZnD |
Nut |
1 |
00005- |
|
37 |
B-G057810-00009 |
1 |
螺栓M10X30ZnD |
Bolt |
1 |
00005- |
|
38 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Washer |
1 |
00005- |
|
39 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
1 |
00005- |
|
40 |
220H.1.3 |
1 |
接管 |
Joint pipe |
1 |
00005- |
|
41 |
W-02-00203 |
1 |
空气预滤器|KA50-5 |
Filter |
1 |
00005- |
|
42 |
722H.1-4 |
1 |
板 |
Plate |
2 |
00005- |
|
43 |
722H.1-3 |
1 |
板 |
Plate |
2 |
00005- |
|
44 |
190C.1E-11 |
1 |
衬管 |
Spacer |
2 |
00005- |
|
45 |
190C.1E-12 |
1 |
减震垫 |
Cushion |
2 |
00005- |
|
46 |
W-02-00252 |
1 |
预紧力弹簧卡箍60 |
Preload Spring Clamp |
4 |
00005- |
|
47 |
W-02-00185 |
1 |
预紧力弹簧卡箍75 |
Preload Spring Clamp |
4 |
00005- |
|

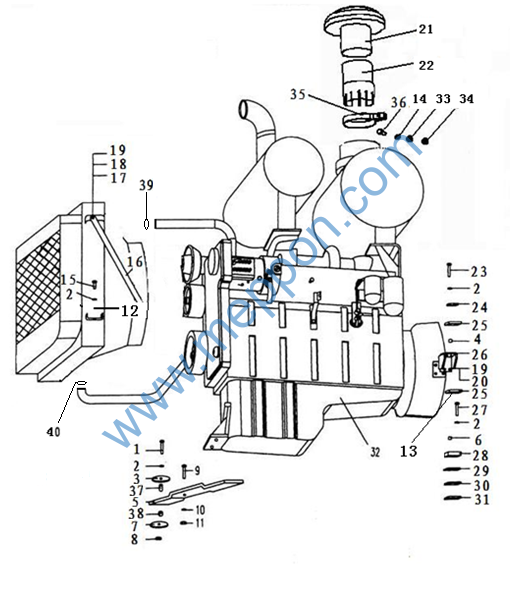

FIG.722H.1A发动机系统(普通水箱ZF)
Engine System
FIG.722H.1A发动机系统(普通水箱ZF)
Engine System
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057820-00072 |
1 |
螺栓M16x115-10.9ZnD |
Bolt |
2 |
00005- |
Y |
2 |
B-G020490-00007 |
1 |
垫圈16 |
Washer |
20 |
00005- |
Y |
3 |
190C.1E-10 |
1 |
垫圈 |
Plate |
2 |
00005- |
Y |
4 |
722H.1-1 |
1 |
衬管 |
Spacer |
6 |
00005- |
Y |
722H.1-1 |
1 |
衬管 |
Spacer |
4 |
00005- |
Y |
|
5 |
220H.1E-2 |
1 |
板 |
Plate |
1 |
00005- |
Y |
6 |
722H.1-2 |
1 |
减震垫 |
Cushion |
6 |
00005- |
Y |
722H.1-2 |
1 |
减震垫 |
Cushion |
4 |
00005- |
Y |
|
7 |
190C.1E-9 |
1 |
减震垫 |
Cushion |
4 |
00005- |
Y |
8 |
B-G061700-00014 |
1 |
螺母M16ZnD |
Nut |
2 |
00005- |
Y |
9 |
B-G057830-00102 |
1 |
螺栓M20x65-10.9ZnD |
Bolt |
2 |
00005- |
Y |
10 |
B-G020490-00011 |
1 |
垫圈20 |
Washer |
2 |
00005- |
Y |
11 |
B-G061700-00018 |
1 |
螺母M20ZnD |
Nut |
2 |
00005- |
Y |
12 |
722H.1-4 |
1 |
板 |
2 |
00005- |
Y |
|
13 |
722H.1-3 |
1 |
板 |
Plate |
2 |
00005- |
Y |
14 |
B-G057810-00009 |
1 |
螺栓M10X30ZnD |
Bolt |
1 |
00005- |
Y |
15 |
B-G057830-00181 |
1 |
螺栓M16x70ZnD |
Bolt |
4 |
00005- |
Y |
16 |
220C.1-1 |
1 |
撑杆 |
Plate |
2 |
00005- |
Y |
17 |
B-G061700-00010 |
1 |
螺母M14ZnD |
Nut |
2 |
00005- |
Y |
18 |
B-G057830-00154 |
1 |
螺栓M14x25ZnD |
Bolt |
4 |
00005- |
Y |
19 |
B-G020490-00005 |
1 |
垫圈14 |
Washer |
12 |
00005- |
Y |
20 |
B-G057860-00019 |
1 |
螺栓M14x1.5x45ZnD |
Bolt |
8 |
00005- |
Y |
21 |
W-02-00203 |
空气预滤器|KA50-5 |
Filter |
1 |
00005- |
Y |
|
22 |
220H.1.3 |
接管 |
Joint pipe |
1 |
00005- |
Y |
|
23 |
B-G057820-00074 |
1 |
螺栓M16x130-10.9ZnD |
Bolt |
4 |
00005- |
Y |
24 |
220C.1-8 |
1 |
板 |
Plate |
2 |
00005- |
Y |
25 |
220C.1-9 |
1 |
减震垫 |
Cushion |
4 |
00005- |
Y |
26 |
220C.1.3 |
1 |
支架 |
Support |
2 |
00005- |
Y |
27 |
B-G057830-00083 |
1 |
螺栓M16x65-10.9ZnD |
Bolt |
4 |
00005- |
Y |
28 |
220C.1-3 |
1 |
板 |
Plate |
2 |
00005- |
Y |
29 |
220C.1-4 |
1 |
垫片 |
Plate |
4 |
00005- |
Y |
30 |
220C.1-5 |
1 |
垫片 |
Plate |
6 |
00005- |
Y |
FIG.722H.1A发动机系统(普通水箱ZF)
Engine System
FIG.722H.1A发动机系统(普通水箱ZF)
Engine System
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
31 |
220C.1-6 |
1 |
垫片 |
Plate |
8 |
00005- |
Y |
32 |
W-02-00373 |
1 |
柴油机SC11CB220G2B1(C0053) |
Engine |
1 |
00005- |
Y |
33 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Washer |
1 |
00005- |
Y |
34 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
1 |
00005- |
Y |
35 |
220H.1-1 |
1 |
卡箍 |
Clamp |
1 |
00005- |
Y |
36 |
B-G061700-00003 |
1 |
螺母M10ZnD |
Nut |
1 |
00005- |
Y |
37 |
190C.1E-11 |
1 |
衬管 |
Spacer |
2 |
00005- |
Y |
38 |
190C.1E-12 |
1 |
减震垫 |
Cushion |
2 |
00005- |
Y |
39 |
W-02-00252 |
1 |
预紧力弹簧卡箍60 |
Preload Spring Clamp |
4 |
00005- |
Y |
40 |
W-02-00185 |
1 |
预紧力弹簧卡箍75 |
Preload Spring Clamp |
4 |
00005- |
Y |
Y |
|||||||
Y |
|||||||
FIG.722H.1B发动机系统(加大水箱杭齿)
Engine System
