SINOMACH CHANGLIN 722H motor grader parts catalog 10

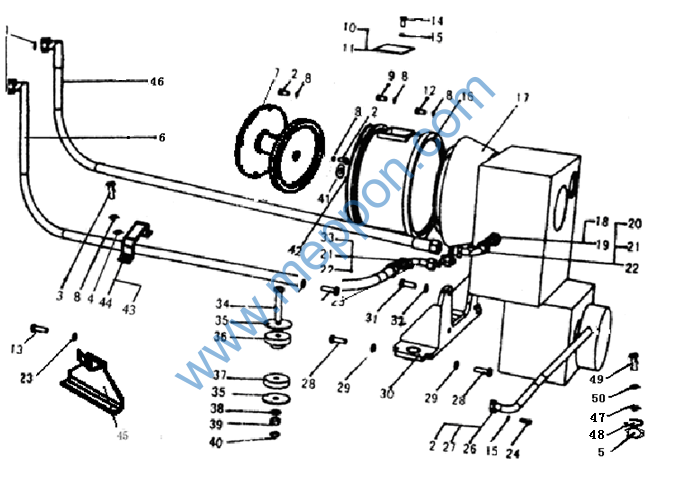

722H.4A变速器系统
(普通水箱ZF)
T/M SYSTEM
722H.4A变速器系统
(普通水箱ZF)
T/M SYSTEM
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
31 |
B-G057830-00097 |
1 |
螺栓M20X50ZnD |
BOLT |
4 |
00005- |
Y |
32 |
B-G000930-00008 |
1 |
垫圈20 |
WASHER |
4 |
00005- |
Y |
33 |
Z60H.4.1.1 |
1 |
接管 |
TUBE |
2 |
00005- |
Y |
34 |
B-G057820-00124 |
1 |
螺栓M22X140ZnD |
BOLT |
2 |
00005- |
Y |
35 |
Z30.1-10 |
1 |
垫圈 |
WASHER |
4 |
00005- |
Y |
36 |
Z30.1.2.1 |
1 |
缓冲座 |
SUPPORT |
2 |
00005- |
Y |
37 |
Z30.1.2-1 |
1 |
缓冲橡胶 |
CUSHION |
2 |
00005- |
Y |
38 |
B-Q020490-00013 |
1 |
垫圈22 |
WASHER |
4 |
00005- |
Y |
39 |
B-G061720-00009 |
1 |
螺母M22ZnD |
NUT |
2 |
00005- |
Y |
40 |
B-G061700-00020 |
1 |
螺母M22ZnD |
NUT |
2 |
00005- |
Y |
41 |
190C.4-9 |
1 |
垫圈(调整用) |
TAB |
1组 |
00005- |
Y |
42 |
190C.4-7 |
1 |
软钢纸板 |
WASHER |
1 |
00005- |
Y |
43 |
190C.4-3 |
1 |
压板 |
BOARD |
2 |
00005- |
Y |
44 |
190C.4-4 |
1 |
橡胶垫 |
WASHER |
2 |
00005- |
Y |
45 |
220H.4A.1 |
1 |
外加油管保护板 |
PLATE |
1 |
00005- |
Y |
46 |
B-G03452A-00011 |
1 |
O形圈30X3.55 |
2 |
00005- |
||
47 |
B-Q020750-00070 |
1 |
胶管接头25I-2950 |
JOINT |
1 |
00005- |
|
48 |
B-Q020750-00072 |
1 |
胶管接头25I-3300 |
JOINT |
1 |
00005- |
|
49 |
B-G057830-00030 |
1 |
螺栓M12×25ZnD |
BOLT |
2 |
00005- |
|
50 |
B-G000930-00003 |
1 |
垫圈12 |
WASHER |
2 |
00005- |
|
51 |
B-G00097B-00004 |
1 |
垫圈12ZnD |
WASHER |
2 |
00005- |
|
52 |
B-G03452A-00050 |
1 |
O型圈103×3.55 |
O-RING |
1 |
00005- |
|

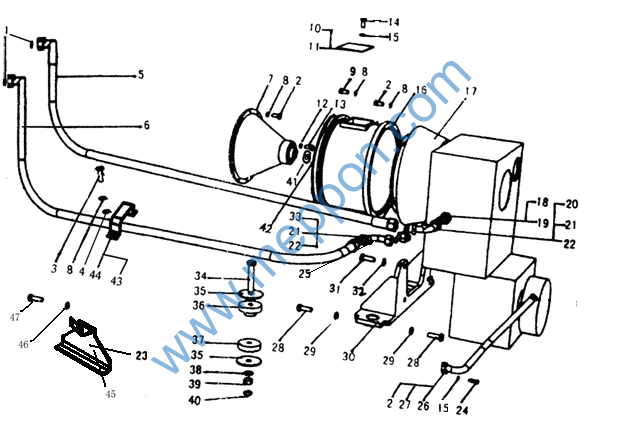

FIG.220H.4C变速器系统
(加大水箱杭齿)
T/M SYSTEM
FIG.220H.4C变速器系统(加大水箱杭齿)
T/M SYSTEM
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-Q020710-00050 |
1 |
O形圈32X3.1 |
O-RING |
6 |
00005- |
Y |
2 |
B-G057830-00011 |
1 |
螺栓M10X35-10.9ZnD |
BOLT |
28 |
00005- |
Y |
3 |
B-G057830-00003 |
1 |
螺栓M10X20ZnD |
BOLT |
4 |
00005- |
Y |
4 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
WASHER |
4 |
00005- |
Y |
5 |
190H.4.1 |
1 |
软管总成 |
HOSE |
1 |
00005- |
Y |
6 |
190H.4.2 |
1 |
软管总成 |
HOSE |
1 |
00005- |
Y |
7 |
190C.4-2A |
1 |
飞轮连接盘 |
DISC |
1 |
00005- |
Y |
8 |
B-G000930-00001 |
1 |
垫圈10 |
WASHER |
44 |
00005- |
Y |
9 |
B-G057830-00019 |
1 |
螺栓 |
BOLT |
12 |
00005- |
Y |
10 |
Z30.2D.1-16 |
1 |
盖板 |
PLATE |
1 |
00005- |
Y |
11 |
Z30.2D.1-17 |
1 |
弹性垫 |
PAG |
1 |
00005- |
Y |
12 |
B-G000930-00003 |
1 |
垫圈12 |
WASHER |
12 |
00005- |
Y |
13 |
B-G057830-00033 |
1 |
螺栓M12X30-10.9ZnD |
BOLT |
12 |
00005- |
Y |
14 |
B-G057830-00137 |
1 |
螺栓M8X16ZnD |
BOLT |
4 |
00005- |
Y |
15 |
B-G000930-00017 |
1 |
垫圈8 |
WASHER |
6 |
00005- |
Y |
16 |
190C.4-1A |
1 |
飞轮壳连接盘 |
DISC |
1 |
00005- |
Y |
17 |
W-03-00044 |
1 |
变速器6WG180 |
T/M |
1 |
00005- |
Y |
18 |
B-J010020-00001 |
1 |
垫圈10 |
WASHER |
2 |
00005- |
Y |
19 |
190C.4-5 |
1 |
接头 |
JOINT |
2 |
00005- |
Y |
20 |
B-J010020-00010 |
1 |
垫圈30 |
WASHER |
2 |
00005- |
Y |
21 |
190C.4.1 |
1 |
接管 |
TUBE |
1 |
00005- |
Y |
22 |
B-J010000-00001 |
1 |
螺塞M10X1 |
PLUG |
2 |
00005- |
Y |
23 |
B-G061720-00002 |
1 |
螺母M12 |
NUT |
2 |
00005- |
Y |
24 |
B-G057830-00146 |
1 |
螺栓M8X30ZnD |
BOLT |
2 |
00005- |
Y |
25 |
B-J010020-00001 |
1 |
垫圈10 |
WASHER |
2 |
00005- |
Y |
26 |
190C.4.5 |
1 |
加油口总成 |
TUBE |
1 |
00005- |
Y |
27 |
190C.4-6 |
1 |
垫(变速器带) |
PAG |
1 |
00005- |
Y |
28 |
B-G057830-00104 |
1 |
螺栓M20X80ZnD |
BOLT |
4 |
00005- |
Y |
29 |
B-G061720-00008 |
1 |
螺母20 ZnD |
NUT |
4 |
00005- |
Y |
30 |
190C.4.4 |
1 |
变速器支承座 |
SUPPORT |
1 |
00005- |
Y |
FIG.220H.4C变速器系统
(加大水箱杭齿)
T/M SYSTEM
FIG.220H.4C变速器系统
(加大水箱杭齿)
T/M SYSTEM
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
31 |
B-G057830-00097 |
1 |
螺栓M20X50ZnD |
BOLT |
4 |
00005- |
Y |
32 |
B-G000930-00008 |
1 |
垫圈20 |
WASHER |
4 |
00005- |
Y |
33 |
Z60H.4.1.1 |
1 |
接管 |
TUBE |
2 |
00005- |
Y |
34 |
B-G057820-00124 |
1 |
螺栓M22X140ZnD |
BOLT |
2 |
00005- |
Y |
35 |
Z30.1-10 |
1 |
垫圈 |
WASHER |
4 |
00005- |
Y |
36 |
Z30.1.2.1 |
1 |
缓冲座 |
SUPPORT |
2 |
00005- |
Y |
37 |
Z30.1.2-1 |
1 |
缓冲橡胶 |
CUSHION |
2 |
00005- |
Y |
38 |
B-Q020490-00013 |
1 |
垫圈22 |
WASHER |
4 |
00005- |
Y |
39 |
B-G061720-00009 |
1 |
螺母M22ZnD |
NUT |
2 |
00005- |
Y |
40 |
B-G061700-00020 |
1 |
螺母M22ZnD |
NUT |
2 |
00005- |
Y |
41 |
190C.4-9 |
1 |
垫圈(调整用) |
TAB |
1组 |
00005- |
Y |
42 |
190C.4-7 |
1 |
软钢纸板 |
WASHER |
1 |
00005- |
Y |
43 |
190C.4-3 |
1 |
压板 |
BOARD |
2 |
00005- |
Y |
44 |
190C.4-4 |
1 |
橡胶垫 |
WASHER |
2 |
00005- |
Y |
45 |
190H.4.3 |
1 |
外加油管保护板 |
PLATE |
1 |
00005- |
Y |
46 |
B-Q020490-00003 |
1 |
垫圈12 |
WASHER |
2 |
00005- |
Y |
47 |
B-G057830-00037 |
1 |
螺栓M12×35ZnD |
BOLT |
2 |
00005- |
Y |
