SINOMACH CHANGLIN 722H motor grader parts catalog 13

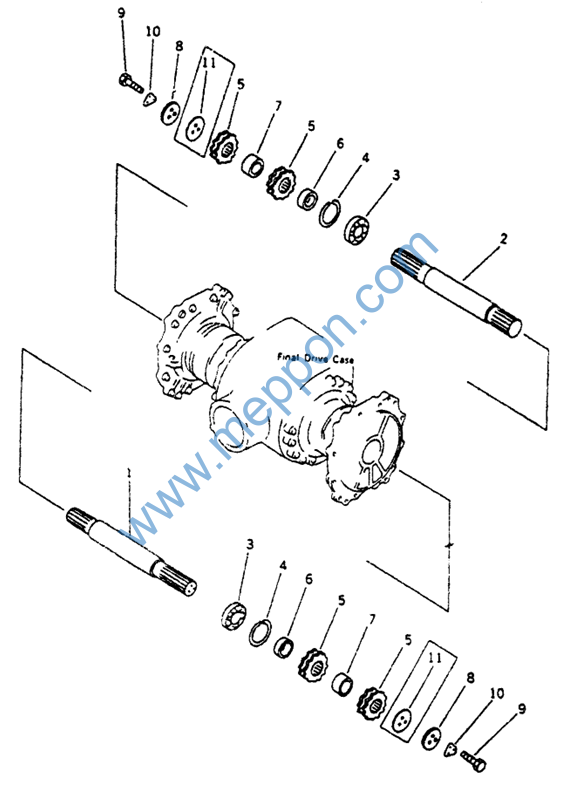

FIG.2607 后桥
FINAL DRIVE CASE ( 2 / 2 )
FIG.2607 后桥
FINAL DRIVE CASE ( 2 / 2 )
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
190C.8C-1A |
1 |
短半轴 |
Short Shaft |
1 |
00005- |
|
2 |
190C.8C-2A |
1 |
长半轴 |
Long Shaft |
1 |
00005- |
|
3 |
B-G002830-00003 |
1 |
滚动轴承NUP215E |
Bearing |
2 |
00005- |
|
4 |
B-Q020580-00001 |
1 |
挡圈130 |
Snap Ring |
2 |
00005- |
|
5 |
190C.8-11 |
1 |
小链轮 |
Small Sprocket |
4 |
00005- |
|
6 |
190C.8-39 |
1 |
轴套 |
Spacer |
2 |
00005- |
|
7 |
190C.8-10 |
1 |
轴套 |
Spacer |
2 |
00005- |
|
8 |
190C.8-46 |
1 |
座 |
Holder |
2 |
00005- |
|
9 |
B-G057830-00042 |
1 |
螺栓M12×45-10.9 |
Bolt |
6 |
00005- |
|
10 |
190C.8-45 |
1 |
保险片 |
Lock |
2 |
00005- |
|
11 |
190C.8-47 |
1 |
垫 |
Shim |
2 |
00005- |
|

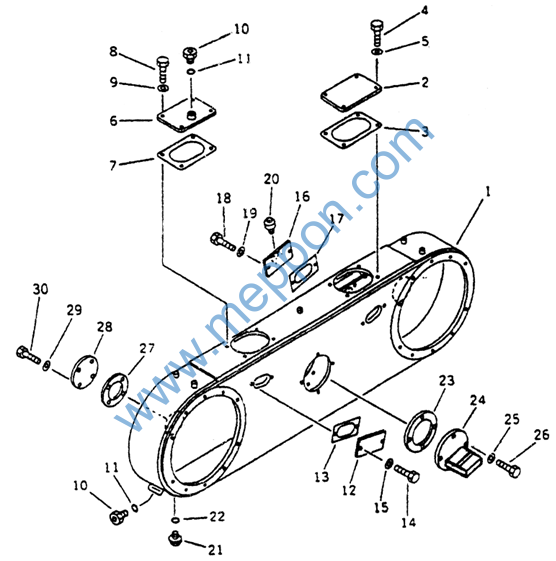

FIG.2651 平衡箱
TANDEM DRIVE CASE
FIG.2651 平衡箱
TANDEM DRIVE CASE
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
190C.5.5 |
1 |
左箱体 |
Left Case |
1 |
00005- |
|
190C.5.6 |
1 |
右箱体 |
Right Case |
1 |
00005- |
||
2 |
190C.5-20 |
1 |
盖板 |
Cover |
2 |
00005- |
|
3 |
190C.5-19 |
1 |
石棉垫 |
Gasket |
2 |
00005- |
|
4 |
B-G057830-00034 |
1 |
螺栓M12×30 ZnD |
Bolt |
8 |
00005- |
|
5 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
8 |
00005- |
|
6 |
190C.5.7 |
1 |
盖 |
Cover |
2 |
00005- |
|
7 |
190C.5-19 |
1 |
石棉垫 |
Gasket |
2 |
00005- |
|
8 |
B-G057830-00034 |
1 |
螺栓M12×30 ZnD |
Bolt |
8 |
00005- |
|
9 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
8 |
00005- |
|
10 |
B-Q020350-00003 |
1 |
螺塞BM24×1.5 |
Plug |
4 |
00005- |
|
11 |
B-Q020510-00005 |
1 |
O形圈20.7×3.4 |
O-Ring |
4 |
00005- |
|
12 |
190C.5-3 |
1 |
盖板 |
Cover |
6 |
00005- |
|
13 |
190C.5-4 |
1 |
石棉垫 |
Gasket |
6 |
00005- |
|
14 |
B-G057830-00034 |
1 |
螺栓M12×30 ZnD |
Bolt |
12 |
00005- |
|
15 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
12 |
00005- |
|
16 |
190C.5.2 |
1 |
盖板 |
Cover |
2 |
00005- |
|
17 |
190C.5-4 |
1 |
石棉垫 |
Gasket |
2 |
00005- |
|
18 |
B-G057830-00034 |
1 |
螺栓M12×30 ZnD |
Bolt |
4 |
00005- |
|
19 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
4 |
00005- |
|
20 |
W-03-00023 |
1 |
通气塞 |
Breather |
2 |
00005- |
|
21 |
190C.8.3 |
1 |
磁性螺塞 |
Plug |
2 |
00005- |
|
22 |
B-Q020510-00005 |
1 |
O形圈20.7×3.4 |
O-Ring |
2 |
00005- |
|
23 |
190C.5-18 |
1 |
石棉垫 |
Gasket |
2 |
00005- |
|
24 |
190C.5.4 |
1 |
踏板 |
Cover |
2 |
00005- |
|
25 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
8 |
00005- |
|
26 |
B-G057830-00041 |
1 |
螺栓M12×40 ZnD |
Bolt |
8 |
00005- |
|
27 |
190C.5-6 |
1 |
石棉垫 |
Gasket |
4 |
00005- |
|
28 |
190C.5-5 |
1 |
盖 |
Cover |
4 |
00005- |
|
29 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
16 |
00005- |
|
30 |
B-G057830-00041 |
1 |
螺栓M12×40 ZnD |
Bolt |
16 |
00005- |
|

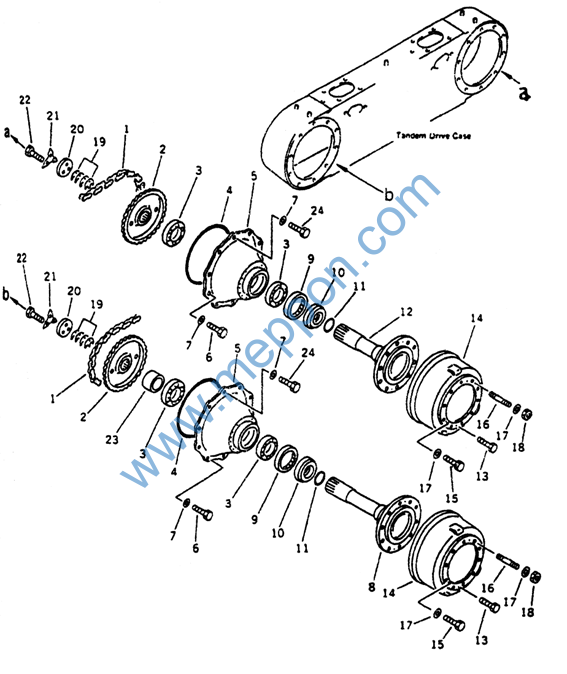

FIG.2652A 平衡箱
TANDEM DRIVE CASE
FIG.2652A 平衡箱
TANDEM DRIVE CASE
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
W-03-00128 |
1 |
链条SUPPER 100-2×78 |
Chain Ass,Y |
4 |
00005- |
|
2 |
190C.5.3 |
1 |
大链轮 |
Sprocket |
4 |
00005- |
|
3 |
B-G002970-00023 |
1 |
轴承32218 |
Bearing |
8 |
00005- |
|
4 |
190C.5-12 |
1 |
O形圈470×6 |
O-Ring |
4 |
00005- |
|
5 |
190C.5-13 |
1 |
壳体 |
Cage |
4 |
00005- |
|
6 |
B-G057830-00073 |
1 |
螺栓M16×40 ZnD |
Bolt |
36 |
00005- |
|
7 |
B-Q020490-00007 |
1 |
垫圈16 |
Washer |
40 |
00005- |
|
8 |
190C.5-2 |
1 |
前支承轴 |
Front Shaft |
2 |
00005- |
|
9 |
B-G09877A-00018 |
1 |
油封FB160×190×16B |
Oil Seal |
4 |
00005- |
|
10 |
190C.5-15 |
1 |
衬套 |
Sleeve |
4 |
00005- |
|
11 |
190C.5-14 |
1 |
O形圈 |
O-Ring |
4 |
00005- |
|
12 |
190C.5-16 |
1 |
后支承轴 |
Rear Shaft |
2 |
00005- |
|
13 |
B-G057830-00027 |
1 |
螺栓M12×20-10.9 ZnD |
Bolt |
8 |
00005- |
|
14 |
190C.5-17 |
1 |
制动鼓 |
Drum |
4 |
00005- |
|
15 |
B-G057830-00108 |
1 |
螺栓M22×65 -10.9 ZnD |
Bolt |
32 |
00005- |
|
16 |
B-G008970-00002 |
1 |
双头螺栓M22×65 -10.9 |
Stud |
8 |
00005- |
|
17 |
B-Q020490-00013 |
1 |
垫圈22 |
Washer |
40 |
00005- |
|
18 |
B-G061700-00020 |
1 |
螺母M22 ZnD |
Nut |
8 |
00005- |
|
19 |
190C.5-8 |
1 |
调整垫 |
Shim |
16 |
00005- |
|
190C.5-9 |
1 |
调整垫 |
Shim |
16 |
00005- |
||
190C.5-10 |
1 |
调整垫 |
Shim |
8 |
00005- |
||
20 |
190C.5-11 |
1 |
座 |
Holder |
4 |
00005- |
|
21 |
190C.5-7 |
1 |
锁片 |
Lock |
4 |
00005- |
|
22 |
B-G057830-00041 |
1 |
螺栓M12×40 ZnD |
Bolt |
12 |
00005- |
|
23 |
190C.5-1 |
1 |
套 |
Spacer |
2 |
00005- |
|
24 |
B-G057830-00076 |
1 |
螺栓M16×45 ZnD |
Blot |
4 |
00005- |
|
