SINOMACH CHANGLIN 722H motor grader parts catalog 19

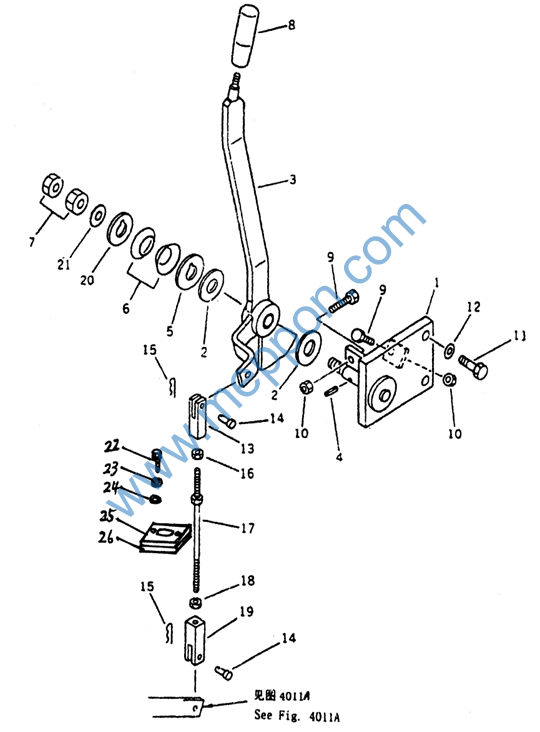

FIG.4001A 油门操纵
FUEL CONTROL LEVER
FIG.4001A 油门操纵
FUEL CONTROL LEVER
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
190C.1.2.3 |
1 |
支架 |
Bracket |
1 |
00005- |
|
2 |
190C.1.2-4 |
1 |
垫 |
Facing |
2 |
00005- |
|
3 |
190C.1.2.5 |
1 |
连杆 |
Lever |
1 |
00005- |
|
4 |
B-G008790-00006 |
1 |
销4×16 |
Pin, Spring |
1 |
00005- |
|
5 |
190C.1.2-2 |
1 |
套 |
Disc |
1 |
00005- |
|
6 |
W-10-00001 |
1 |
蝶形弹簧 |
Spring |
2 |
00005- |
|
7 |
B-G061700-00007 |
1 |
螺母M12ZnD |
Nut |
2 |
00005- |
|
8 |
190C.1.2.4 |
1 |
手柄 |
Knob |
1 |
00005- |
|
9 |
190C.1.2-10 |
1 |
螺栓 |
Bolt |
2 |
00005- |
|
10 |
B-G061700-00036 |
1 |
螺母M8ZnD |
Nut |
2 |
00005- |
|
11 |
B-G057830-00028 |
1 |
螺栓M12×20ZnD |
Bolt |
2 |
00005- |
|
12 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
2 |
00005- |
|
13 |
190C.1.2-11 |
1 |
横夹 |
Yoke |
1 |
00005- |
|
14 |
B-G008820-00040 |
1 |
销轴B8×22ZnD |
Pin |
2 |
00005- |
|
15 |
190C.15A-17 |
1 |
弹性开口销 |
Pin, Snap |
2 |
00005- |
|
16 |
B-G061720-00017 |
1 |
螺母M8ZnD |
Nut |
1 |
00005- |
|
17 |
190C.1.2.11 |
1 |
拉杆 |
Rod |
1 |
00005- |
|
18 |
B-G061700-00037 |
1 |
螺母M8左ZnD |
Nut, L.H. Thread |
1 |
00005- |
|
19 |
190C.15A-8 |
1 |
横夹(左螺纹) |
Yoke, L.H. Thread |
1 |
00005- |
|
20 |
190C.1.2-3 |
1 |
套 |
Disc |
1 |
00005- |
|
21 |
B-G008480-00002 |
1 |
垫圈12ZnD |
Washer |
1 |
00005- |
|
22 |
B-G057830-00139 |
1 |
螺栓M8×20ZnD |
Bolt |
2 |
00005- |
|
23 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
2 |
00005- |
|
24 |
B-Q020490-00023 |
1 |
垫圈8 |
Washer |
2 |
00005- |
|
25 |
190C.1.2-5 |
1 |
盖 |
Cover |
1 |
00005- |
|
26 |
190C.1.2-6 |
1 |
座 |
Seat |
1 |
00005- |
|

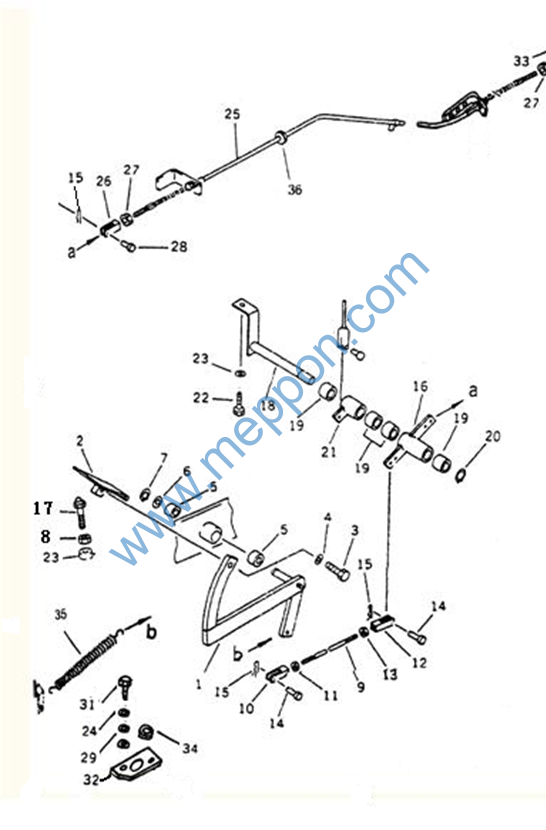

FIG.4011A 油门踏板
ACCELERATOR PEDAL
FIG.4011A 油门踏板
ACCELERATOR PEDAL
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
190C.1.2.6 |
1 |
连杆 |
Lever |
1 |
00005- |
|
2 |
190C.1.2.7 |
1 |
踏板 |
Pedal |
1 |
00005- |
|
3 |
B-G057830-00034 |
1 |
螺栓M12×30ZnD |
Bolt |
1 |
00005- |
|
4 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
1 |
00005- |
|
5 |
W-12-00024 |
1 |
轴套|SF-1 1615 |
Bushing |
2 |
00005- |
|
6 |
B-G008480-00006 |
1 |
垫圈16ZnD |
Washer |
1 |
00005- |
|
7 |
B-G00894A-00007 |
1 |
挡圈16 |
Ring, Snap |
2 |
00005- |
|
8 |
B-G061700-00007 |
1 |
螺母M12ZnD |
Nut |
1 |
00005- |
|
9 |
190C.1.2.12 |
1 |
拉杆 |
Rod |
1 |
00005- |
|
10 |
190C.1.2-11 |
1 |
横夹 |
Yoke |
1 |
00005- |
|
11 |
B-G061700-00036 |
1 |
螺母M8ZnD |
Nut |
1 |
00005- |
|
12 |
190C.15A-8 |
1 |
横夹(左螺母) |
Yoke, L.H. Thread |
1 |
00005- |
|
13 |
B-G061700-00037 |
1 |
螺母M8左ZnD |
Nut, L.H. Thread |
1 |
00005- |
|
14 |
B-G008820-00040 |
1 |
销轴B8×22ZnD |
Pin |
3 |
00005- |
|
15 |
190C.15A-17 |
1 |
弹性开口销 |
Pin, Snap |
3 |
00005- |
|
16 |
190C.1.2.8 |
1 |
连杆 |
Lever |
1 |
00005- |
|
17 |
B-G057830-00047 |
1 |
螺栓M12×55ZnD |
Bolt |
1 |
00005- |
|
18 |
190C.1.2.10 |
1 |
连杆 |
Shaft |
1 |
00005- |
|
19 |
W-12-00025 |
1 |
轴套|SF-1 1620 |
Bushing |
4 |
00005- |
|
20 |
B-G00894A-00007 |
1 |
挡圈16 |
Ring, Snap |
2 |
00005- |
|
21 |
190C.1.2.9 |
1 |
连杆 |
Lever |
1 |
00005- |
|
22 |
B-G057830-00034 |
1 |
螺栓M12×30ZnD |
Bolt |
1 |
00005- |
|
23 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
1 |
00005- |
|
24 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
2 |
00005- |
|
25 |
220C.1.2.1 |
1 |
软轴 |
Cable |
1 |
00005- |
|
26 |
190C.1.2-7 |
1 |
横夹 |
Yoke |
1 |
00005- |
|
27 |
B-G061700-00034 |
1 |
螺母M6ZnD |
Nut |
2 |
00005- |
|
28 |
B-G008820-00040 |
1 |
销轴B8×22ZnD |
Pin |
1 |
00005- |
|
29 |
B-G020490-00023 |
1 |
垫圈 8 |
Washer |
2 |
00005- |
|
30 |
Z30.1A.1 |
1 |
球铰接头 |
Joint body |
1 |
00005- |
|
31 |
B-G057830-00139 |
1 |
螺栓M8×20ZnD |
Bolt |
2 |
00005- |
|
32 |
190C.1.2-8 |
1 |
盖 |
Cover |
1 |
00005- |
|
33 |
B-G00097B-00021 |
1 |
垫圈6ZnD |
Washer |
2 |
00005- |
|
34 |
190C.1.2-9 |
1 |
垫圈 |
Washer |
1 |
00005- |
|
35 |
190C.1.2-1 |
1 |
弹簧 |
Spring |
1 |
00005- |
|
36 |
B-Q020030-00002 |
1 |
出线圈16 |
Grommet |
1 |
00005- |
|

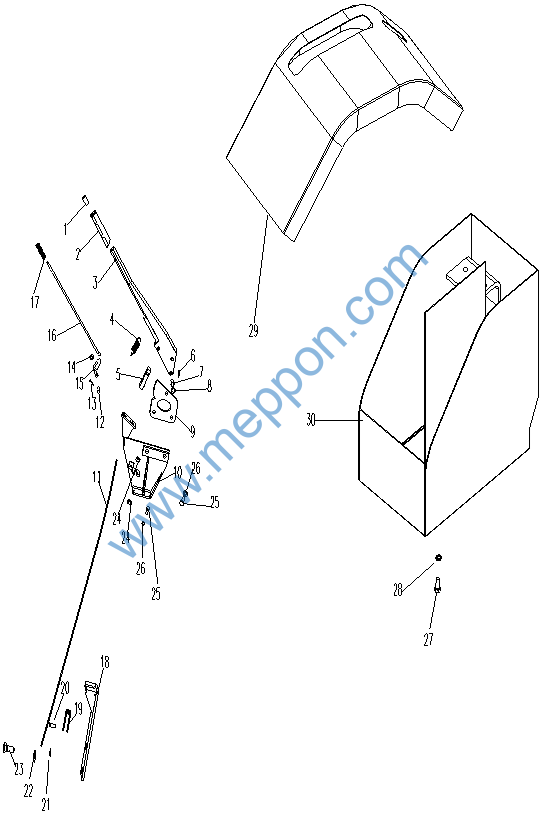

FIG.4121A 手制动操纵(ZF)
PARKING BRAKE CONTROL LEVER
FIG.4121A 手制动操纵(ZF)
PARKING BRAKE CONTROL LEVER
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
190C.11E.3.2 |
1 |
按钮 |
Button |
1 |
00005- |
|
2 |
190C.11E.3-2 |
1 |
橡皮套 |
Rubber cover |
1 |
00005- |
|
3 |
190C.11E.3.1 |
1 |
操纵杆 |
Control pole |
1 |
00005- |
|
4 |
190C.11E-1 |
1 |
弹簧 |
Spring |
1 |
00005- |
|
5 |
190C.11E.3.3 |
1 |
横夹 |
Horizontal clip |
1 |
00005- |
|
6 |
B-G000910-00027 |
1 |
销3.2X20ZnD |
|
1 |
00005- |
|
7 |
B-G008820-00020 |
1 |
销轴B12X35 |
Axis pin |
1 |
00005- |
|
8 |
B-G008480-00001 |
1 |
垫圈12 |
Washer |
1 |
00005- |
|
9 |
190C.11E.3-3 |
1 |
棘轮 |
Ratchet wheel |
1 |
00005- |
|
10 |
190C.11.1 |
1 |
支架 |
Support |
1 |
00005- |
|
11 |
190C.11.4 |
1 |
软轴 |
Flexible shaft |
1 |
00005- |
|
12 |
B-G008820-00049 |
1 |
销轴B10X35 |
Axis pin |
1 |
00005- |
|
13 |
B-G000910-00025 |
1 |
销3.2X16ZnD |
Pin |
1 |
00005- |
|
14 |
B-G008480-00014 |
1 |
垫圈10 |
Washer |
1 |
00005- |
|
15 |
190C.11E.3-4 |
1 |
棘爪 |
catch pawl |
1 |
00005- |
|
16 |
190C.11E.3-1 |
1 |
接杆 |
Join pole |
1 |
00005- |
|
17 |
190C.11E.3-6 |
1 |
弹簧 |
Spring |
1 |
00005- |
|
18 |
722H.11.1 |
1 |
支架 |
Support |
1 |
00005- |
|
19 |
190C.11.3 |
1 |
叉 |
Fork |
1 |
00005- |
|
20 |
B-G008820-00019 |
1 |
销轴B12X28ZnD |
Axis pin |
1 |
00005- |
|
21 |
B-G000910-00037 |
1 |
销4X20ZnD |
Pin |
1 |
00005- |
|
22 |
B-Q020490-00011 |
1 |
垫圈20 |
Washer |
2 |
00005- |
|
23 |
B-G057830-00094 |
1 |
螺栓M20X40ZnD |
bolt |
2 |
00005- |
|
24 |
B-G061700-00036 |
1 |
螺母M8ZnD |
Nut |
2 |
00005- |
|
25 |
B-G057830-00034 |
1 |
螺栓M12X30ZnD |
bolt |
4 |
00005- |
|
26 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
4 |
00005- |
|
27 |
B-G057830-00143 |
1 |
螺栓M8X25ZnD |
bolt |
4 |
00005- |
|
28 |
B-G00097B-00023 |
1 |
垫圈8ZnD |
Washer |
4 |
00005- |
|
29 |
190C.11E.1 |
1 |
罩壳 |
housing |
1 |
00005- |
|
30 |
190C.11E.1 |
1 |
support |
1 |
00005- |
||
