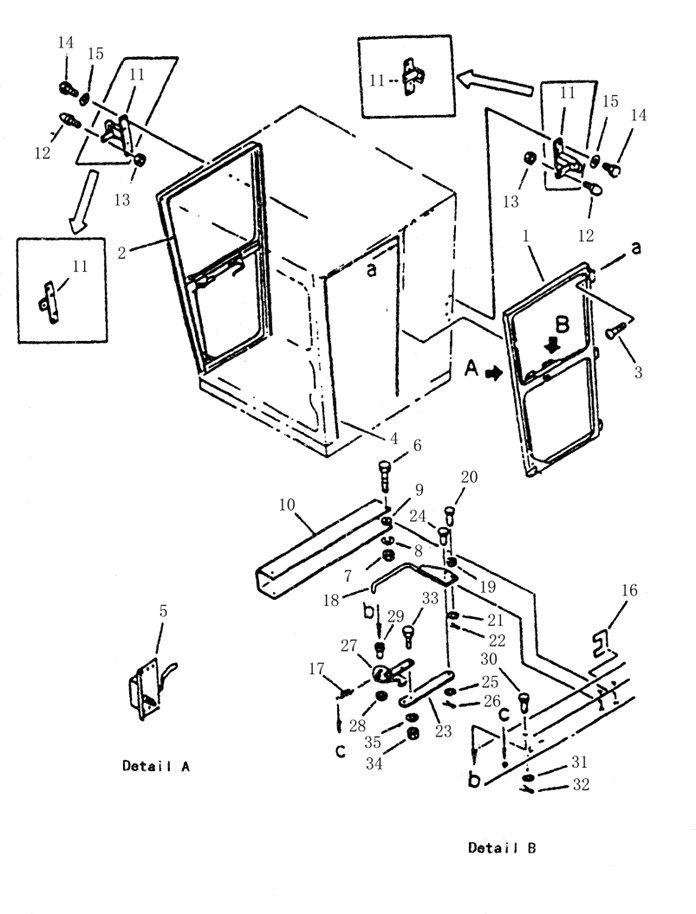

FIG.5403 驾驶室总成
CAB ASS’Y
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
220H.16.1 |
3 |
驾驶室总成 |
Cab Ass’ Y |
1 |
00005- |
||
1 |
190C.16D.1.1 |
3 |
左门框 |
Door, L.H |
1 |
00005- |
|
2 |
190C.16D.1.2 |
3 |
右门框 |
Door, R.H |
1 |
00005- |
|
3 |
B-G008180-00033 |
1 |
螺钉M8×12 ZnD |
Screw |
1 |
00005- |
|
4 |
190C.16.2A-15 |
1 |
门密封条 |
Seal |
2 |
00005- |
|
5 |
W-09-00195 |
1 |
门锁(左)NBS5530B |
Lock, L.H |
1 |
00005- |
|
|
1 |
门锁(右)NBS5530B |
Lock, R.H |
1 |
00005- |
||
6 |
190C.16E.2-9 |
1 |
螺杆 |
Bolt |
4 |
00005- |
|
7 |
B-G061700-00034 |
1 |
螺母M6 ZnD |
Nut |
4 |
00005- |
|
8 |
B-G000930-00015 |
1 |
垫圈6 |
Washer |
4 |
00005- |
|
9 |
190C.16E.2-13 |
1 |
隔套 |
Spacer |
4 |
00005- |
|
10 |
722.16.3-4 |
2 |
罩壳(左) |
Cover, L.H |
1 |
00005- |
|
722.16.3-3 |
2 |
罩壳(右) |
Cover, R.H |
1 |
00005- |
||
11 |
190C.16.2A.2 |
1 |
左拉手 |
Catch, L.H |
1 |
00005- |
|
190C.16.2A.6 |
1 |
右拉手 |
Catch, R.H |
1 |
00005- |
||
12 |
190C.16E.2.9 |
1 |
缓冲器 |
Cushion |
2 |
00005- |
|
13 |
B-G061700-00003 |
1 |
螺母M10 ZnD |
Nut |
2 |
00005- |
|
14 |
B-G057830-00010 |
1 |
螺栓M10×30 ZnD |
Bolt |
8 |
00005- |
|
15 |
B-Q020490-00001 |
1 |
垫圈 10 ZnD |
Washer |
8 |
00005- |
|
16 |
190C.16E.2-12 |
1 |
板 |
Plate |
2 |
00005- |
|
17 |
190C.16E.2-7 |
1 |
弹簧 |
Spring |
2 |
00005- |
|
18 |
722.16.3.4 |
1 |
左手柄 |
Handle,L.H |
1 |
00005- |
|
722.16.3.5 |
1 |
右手柄 |
Handle,R.H |
1 |
00005- |
||
19 |
190C.16E.2-14 |
1 |
垫套 |
Spacer |
2 |
00005- |
|
20 |
190C.16E.2-15 |
1 |
轴 |
Pin |
2 |
00005- |
|
FIG.5403 驾驶室总成
CAB ASS’Y
FIG.5403 驾驶室总成
CAB ASS’Y
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
21 |
B-G00097B-00021 |
1 |
垫圈6 ZnD |
Washer |
2 |
00005- |
|
22 |
B-G000910-00005 |
1 |
开口销1.6×12 ZnD |
Pin, Cotter |
2 |
00005- |
|
23 |
190C.16E.2-8 |
1 |
板 |
Plate |
2 |
00005- |
|
24 |
B-G008820-00030 |
1 |
销B6×16 ZnD |
Pin |
2 |
00005- |
|
25 |
B-G00097B-00021 |
1 |
垫圈6 ZnD |
Washer |
2 |
00005- |
|
26 |
B-G000910-00005 |
1 |
开口销1.6×12 ZnD |
Pin,Cotter |
2 |
00005- |
|
27 |
190C.16E.2.10 |
1 |
左定位锁 |
Lock,L.H |
1 |
00005- |
|
190C.16E.2.11 |
1 |
右定位锁 |
Lock,R.H |
1 |
00005- |
||
28 |
190C.16E.2-17 |
1 |
垫 |
Collar |
2 |
00005- |
|
29 |
190C.16E.2-16 |
1 |
垫套 |
Spacer |
2 |
00005- |
|
30 |
B-G008820-00018 |
1 |
销B10×45 ZnD |
Pin |
2 |
00005- |
|
31 |
B-G00097B-00002 |
1 |
垫圈10 ZnD |
Washer |
2 |
00005- |
|
32 |
B-G000910-00027 |
1 |
开口销3.2×20 ZnD |
Pin,Cotter |
2 |
00005- |
|
33 |
B-G057830-00130 |
1 |
螺栓M6×16 ZnD |
Bolt |
4 |
00005- |
|
34 |
B-G061700-00034 |
1 |
螺母M6 ZnD |
Nut |
4 |
00005- |
|
35 |
B-Q020490-00021 |
1 |
垫圈 6 ZnD |
Washer |
4 |
00005- |
|

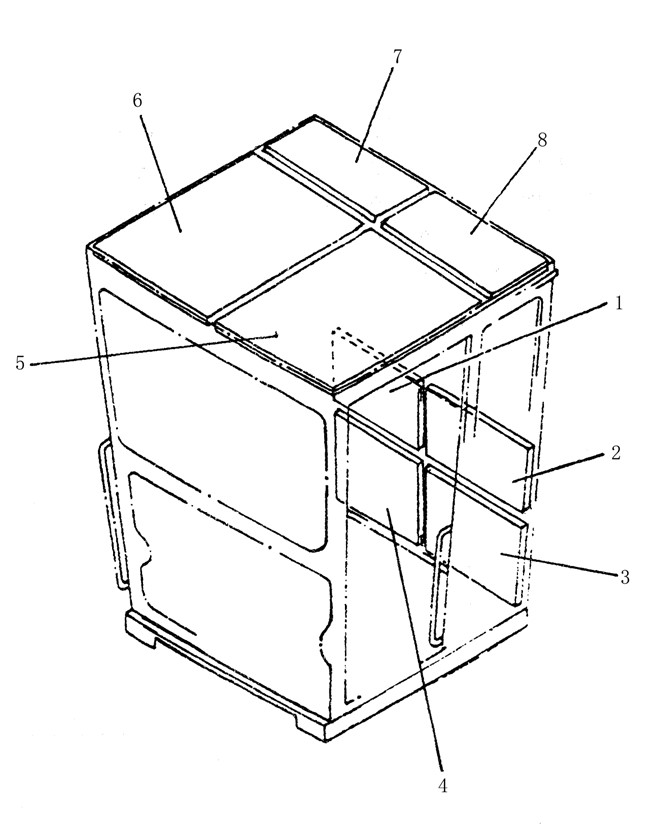

FIG.5405 驾驶室总成
CAB ASS’Y
FIG.5405 驾驶室总成
CAB ASS’Y
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
190C.16.2A.7 |
1 |
海棉板 |
Panel |
1 |
00005- |
|
2 |
190C.16.2A.3 |
1 |
海棉板 |
Panel |
1 |
00005- |
|
3 |
190C.16.2A.4 |
1 |
海棉板 |
Panel |
1 |
00005- |
|
4 |
190C.16.2A.8 |
1 |
海棉板 |
Panel |
1 |
00005- |
|
5 |
190C.16.2A-18 |
1 |
泡沫塑料板 |
Panel |
1 |
00005- |
|
6 |
190C.16.2A-17 |
1 |
泡沫塑料板 |
Panel |
1 |
00005- |
|
7 |
190C.16.2A-2 |
1 |
泡沫塑料板 |
Panel |
1 |
00005- |
|
8 |
190C.16.2A-1 |
1 |
泡沫塑料板 |
Panel |
1 |
00005- |
|

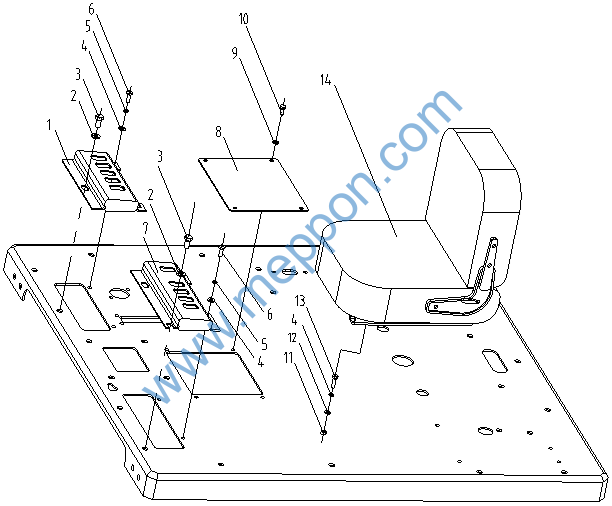

FIG.5409 驾驶室总成
CAB ASS’Y
